製品属性(仕様)

製品
分類
ブラケット・アングル・ステー 業界輸送・搬送・マテハン
素材山形鋼SS400 12mm×25mm サイズH50×W50×D850
精度
板厚
全長:0,+0.1 穴:φ25H7 工程レーザー・ボール盤・溶接・横フライス

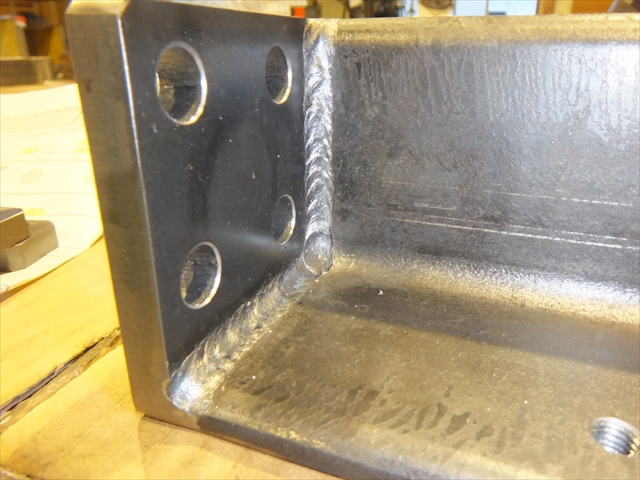

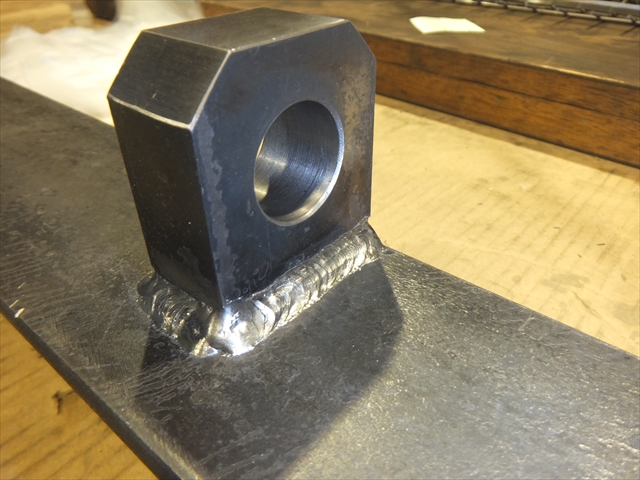

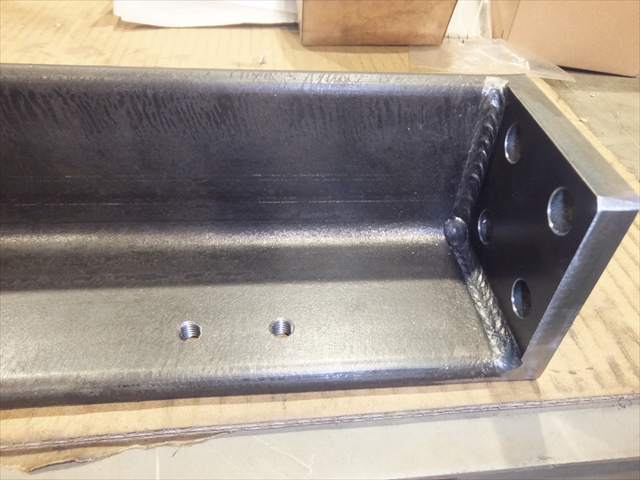

製品画像(様子)

特徴

 この機械加工組立製品は、搬送ラインで用いられるステーです。レーザー加工を行い、ボール盤で穴あけを行った後に溶接組立、横フライス加工を行っています。溶接を行うと、どうしても溶接熱による歪みが発生してしまいます。歪みが発生すると穴の位置がずれてしまうので、溶接組立後に精度の高いステーとなるように歪み取りとそれを考慮した加工を行っています。
