製品属性(仕様)

製品
分類
ブラケット・アングル・ステー 業界輸送・搬送・マテハン
素材溝形鋼 SS400 14t サイズW112×L950×H50
精度
板厚
表面粗さ3.2a 工程抜き・ボール盤・溶接・フライス

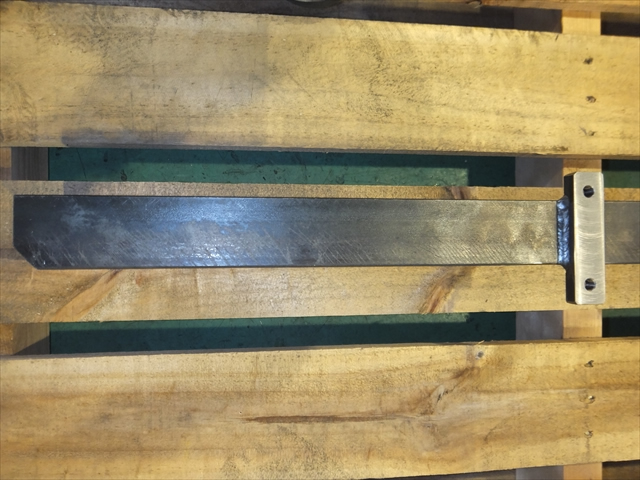

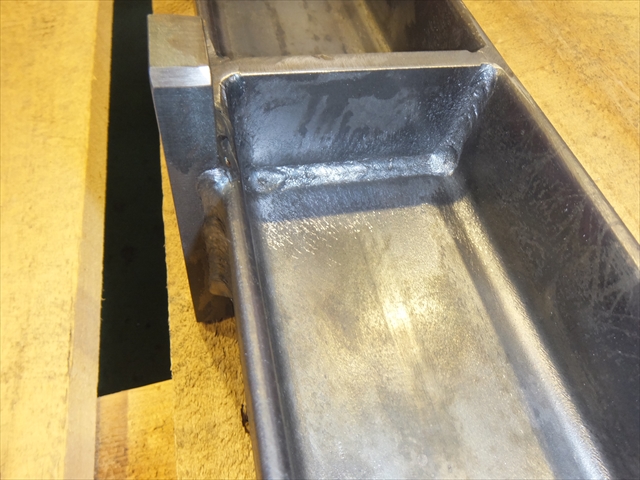

製品画像(様子)

特徴

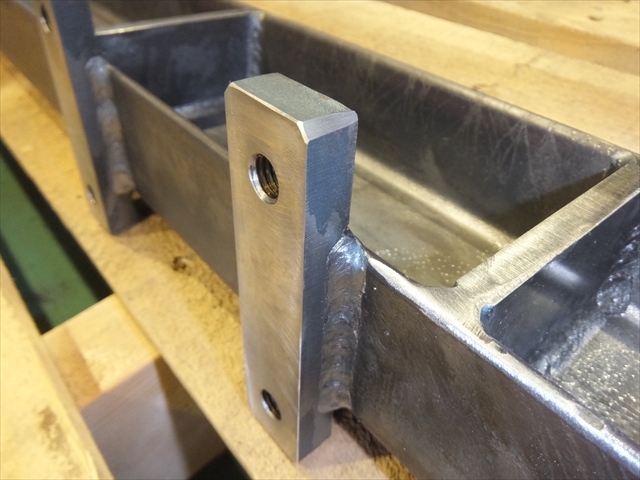

 このステーは、搬送ラインに使用されるステーで、側面に取り付けたプレートはt14の厚板を使用しています。厚板のプレートが突出した形で溶接にて取り付けられており、さらに溝形鋼の板厚が薄いことから、切削時にびびりが生じやすく、精度の高い加工にはびびり対策を行う必要があります。加工を行う際にはプレートが揺れて、加工寸法のばらつきが出ないように、抑え棒を設けて加工を行うことで高精度なステーを作ることができます。
