製品属性(仕様)

製品
分類
搬送機械用ジャンクションステー 業界搬送機械
素材SS400 サイズ250×1200×130
精度
板厚
切りかけ部±0.01 工程複合機・曲げ・溶接・塗装

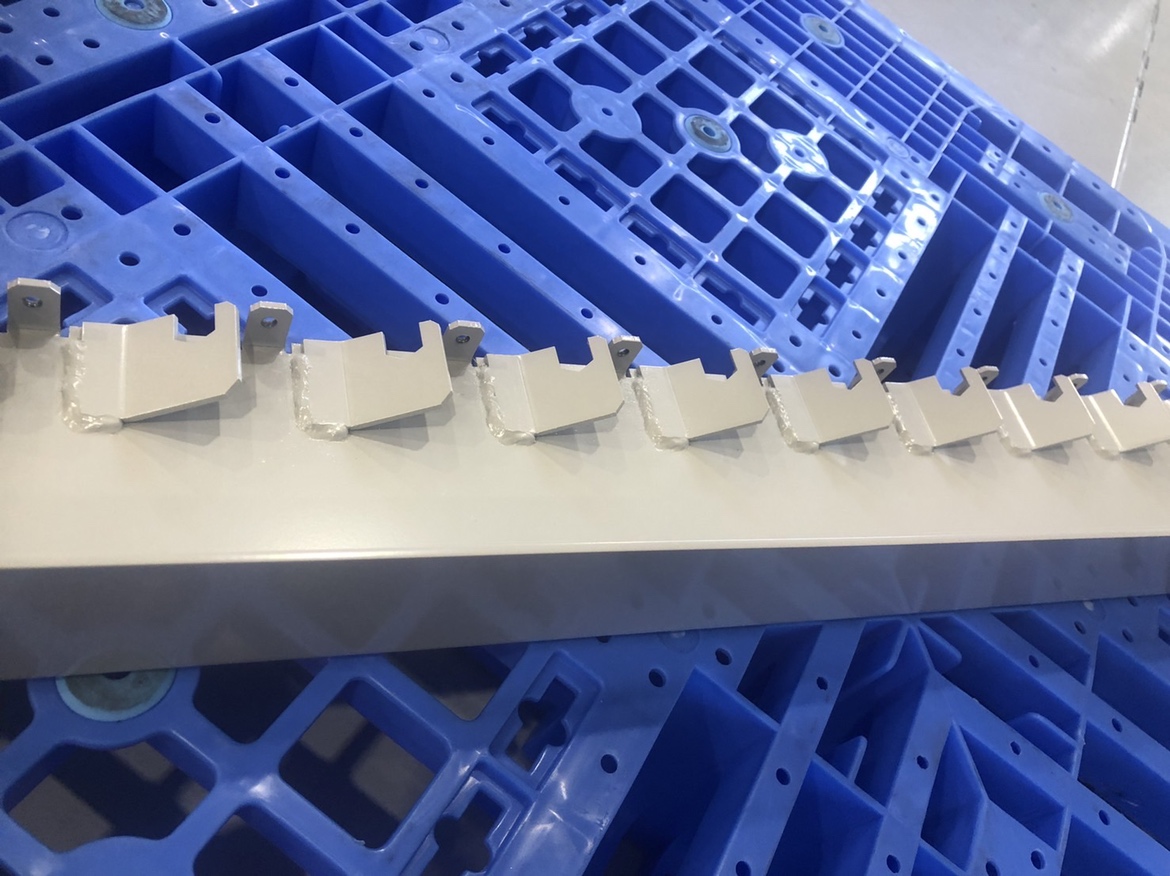

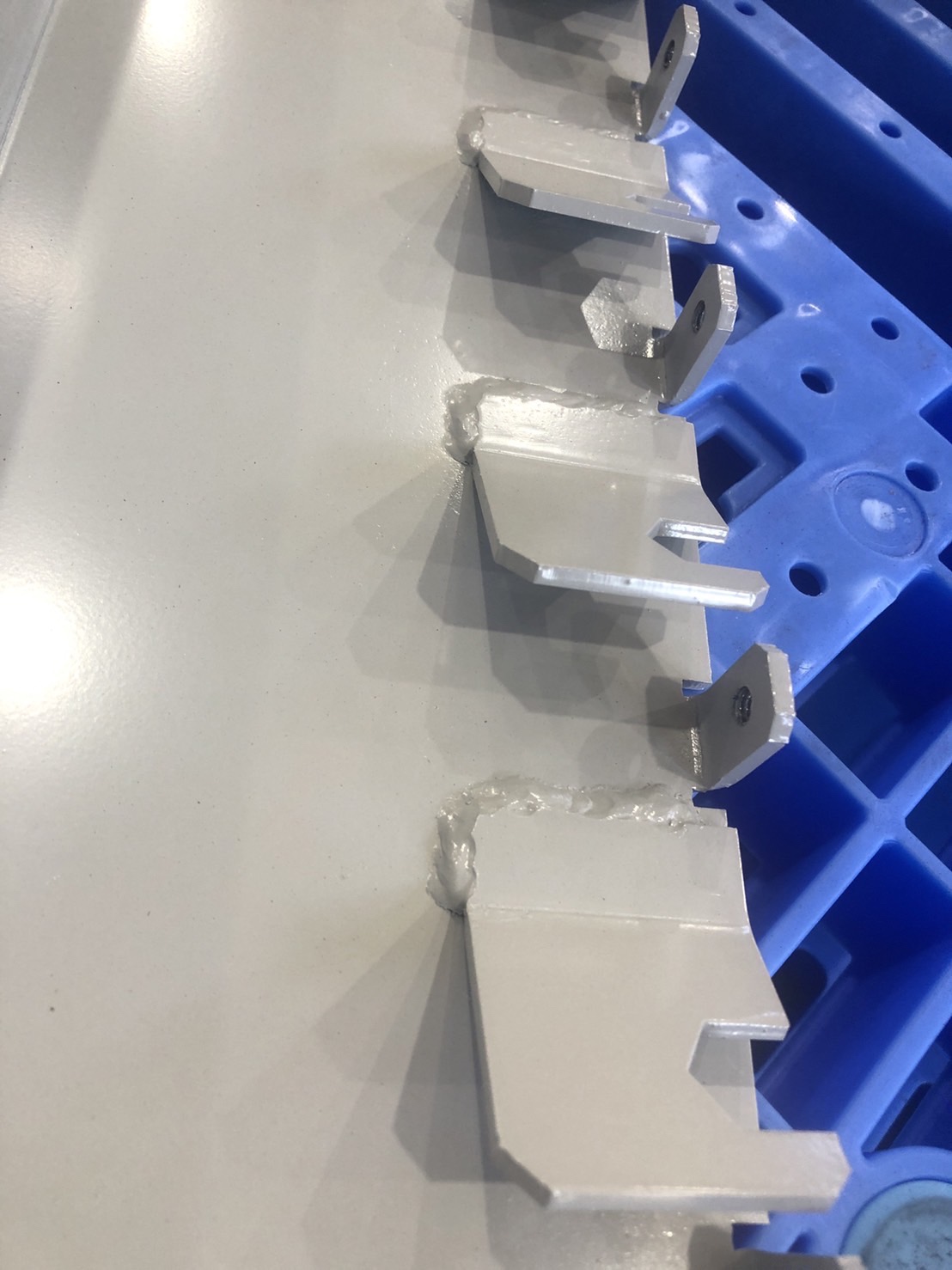

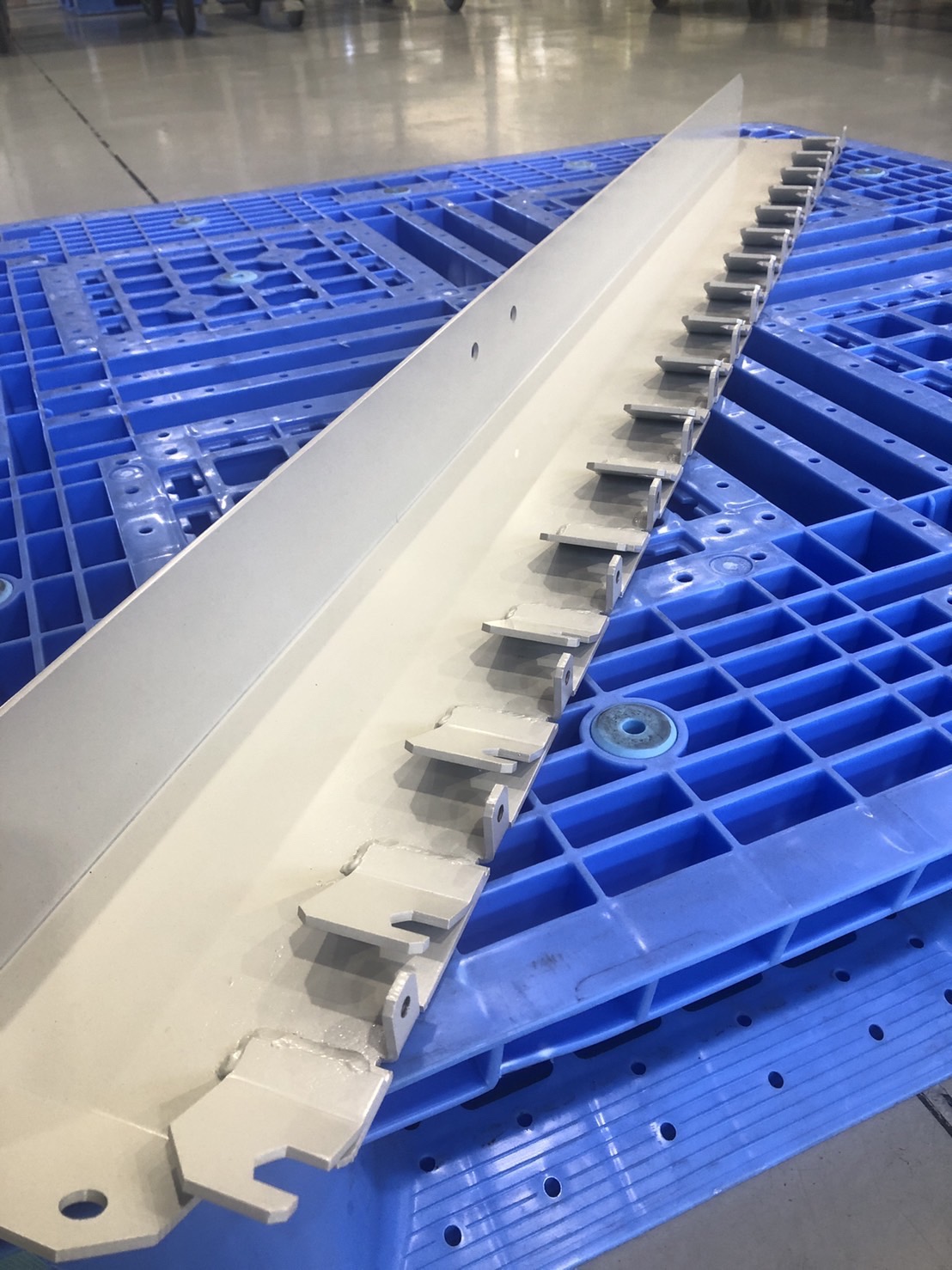

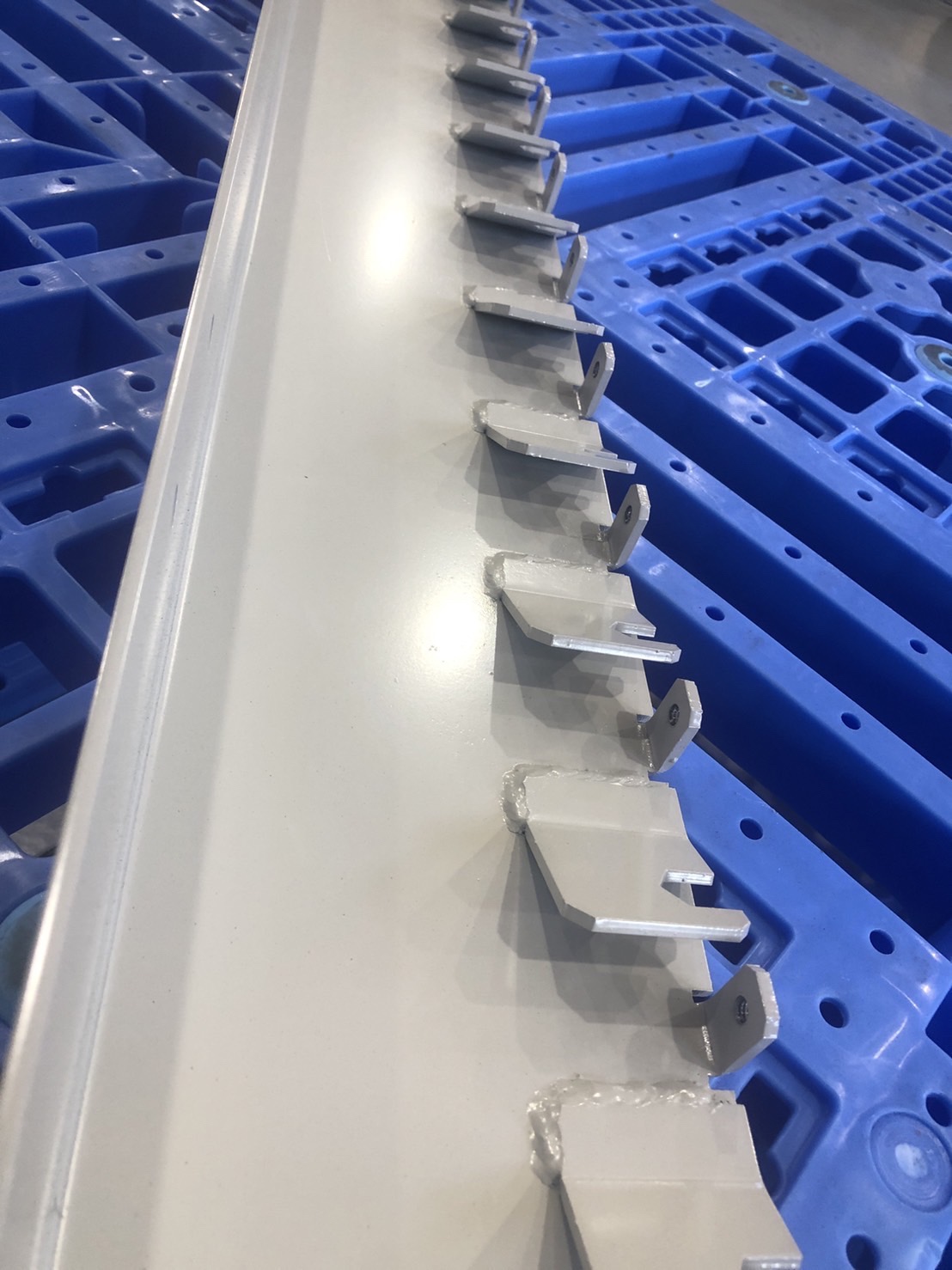

製品画像(様子)

特徴

搬送機械用ジャンクションステーの製品事例をご紹介させていただきます。この搬送機械用ジャンクションステーは搬送機械のコンベア周りに使用されるステーになります。加工としまして、複合機にて抜き加工を行います。複合機を使用する理由は子部品のブラケットの切りかけ部分に±0.01の指定公差が設定されています。レーザーカットでは精度保証が出来ない為、複合機のパンチ加工で専用の金型を使用し精度保証をしています。その後、曲げ加工を行い、溶接加工を行います。溶接加工では、普段と同じ様に溶接を行うと歪んでしまいます。歪みにより全長寸法が大きく変わってくる為、本製品では専用の溶接治具を用いて溶接加工を行います。治具を用いることで、歪を最小限に留め、全長寸法を保証していきます。その後、焼付塗装を行い、完成となります。産業機械一貫加工組立,COMでは製品の公差や特性に合わせた加工方法、治具などを用いて生産することで効率向上、コストダウンに繋げていくことができます。
