製品属性(仕様)

製品
分類
ゲートバルブ4連検査機用治具 業界建設
素材L120×H50 サイズSUS304
精度
板厚
Φ20H7 工程フライス・ワイヤー加工機・旋盤・酸洗い

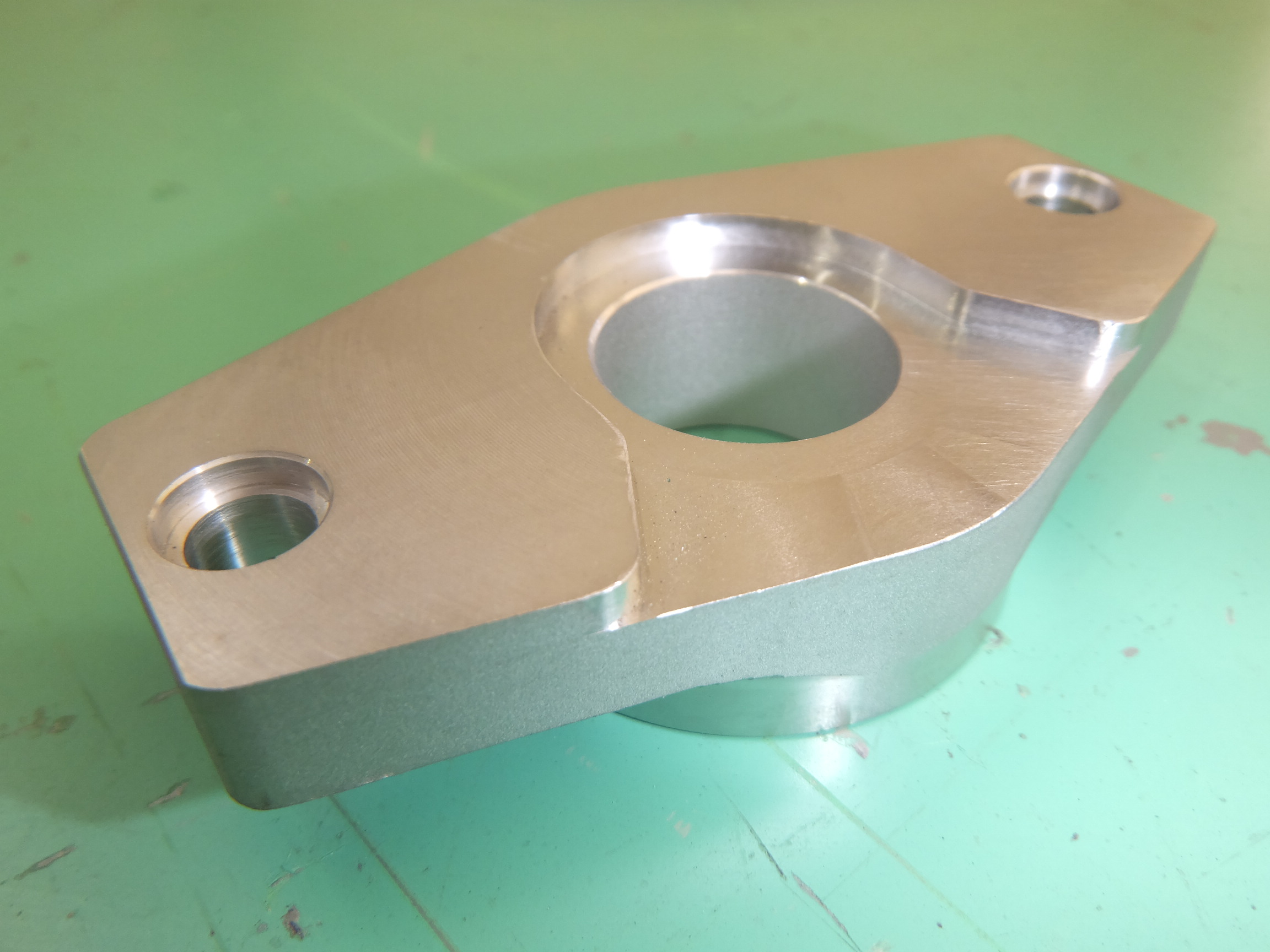

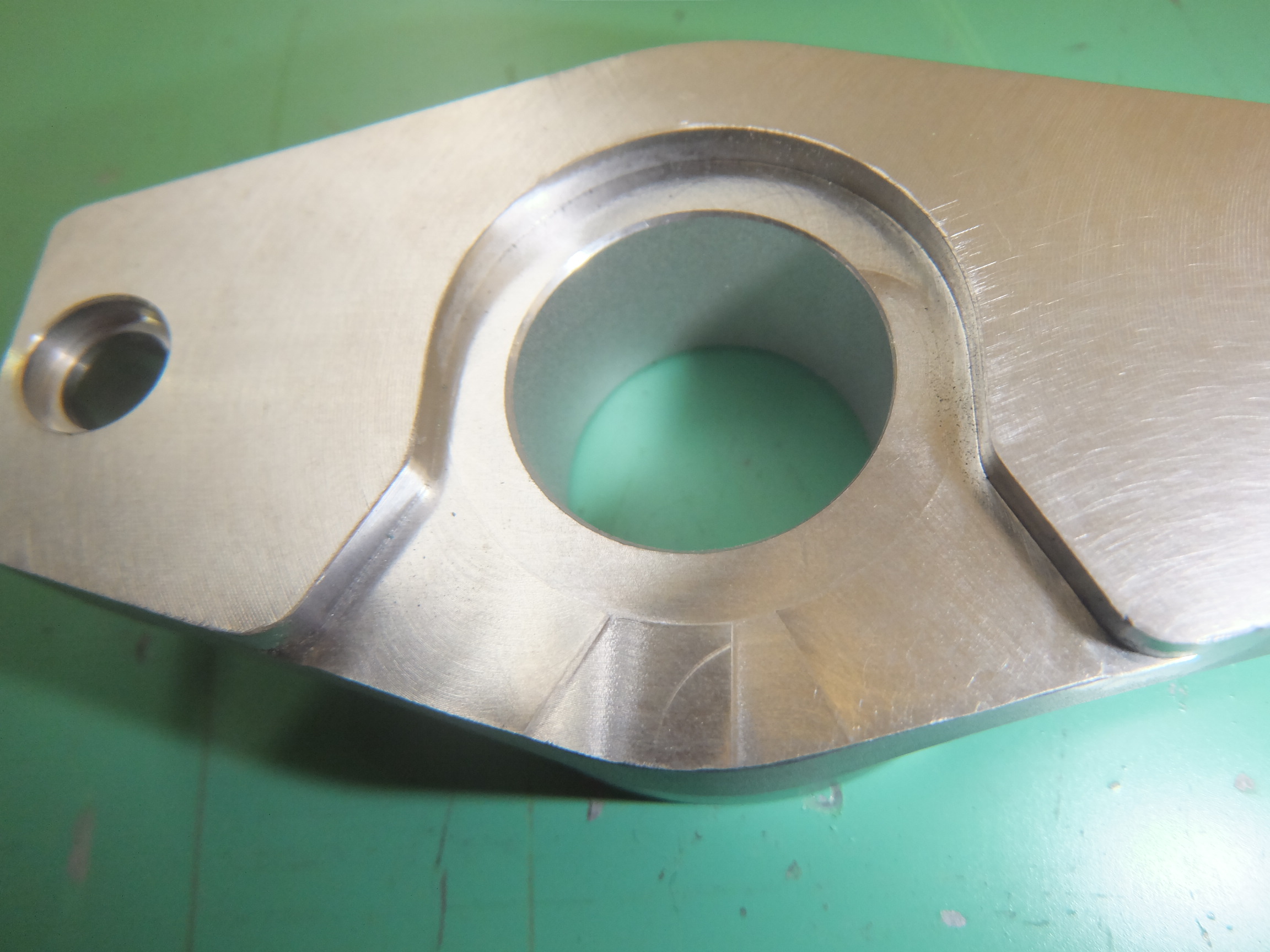

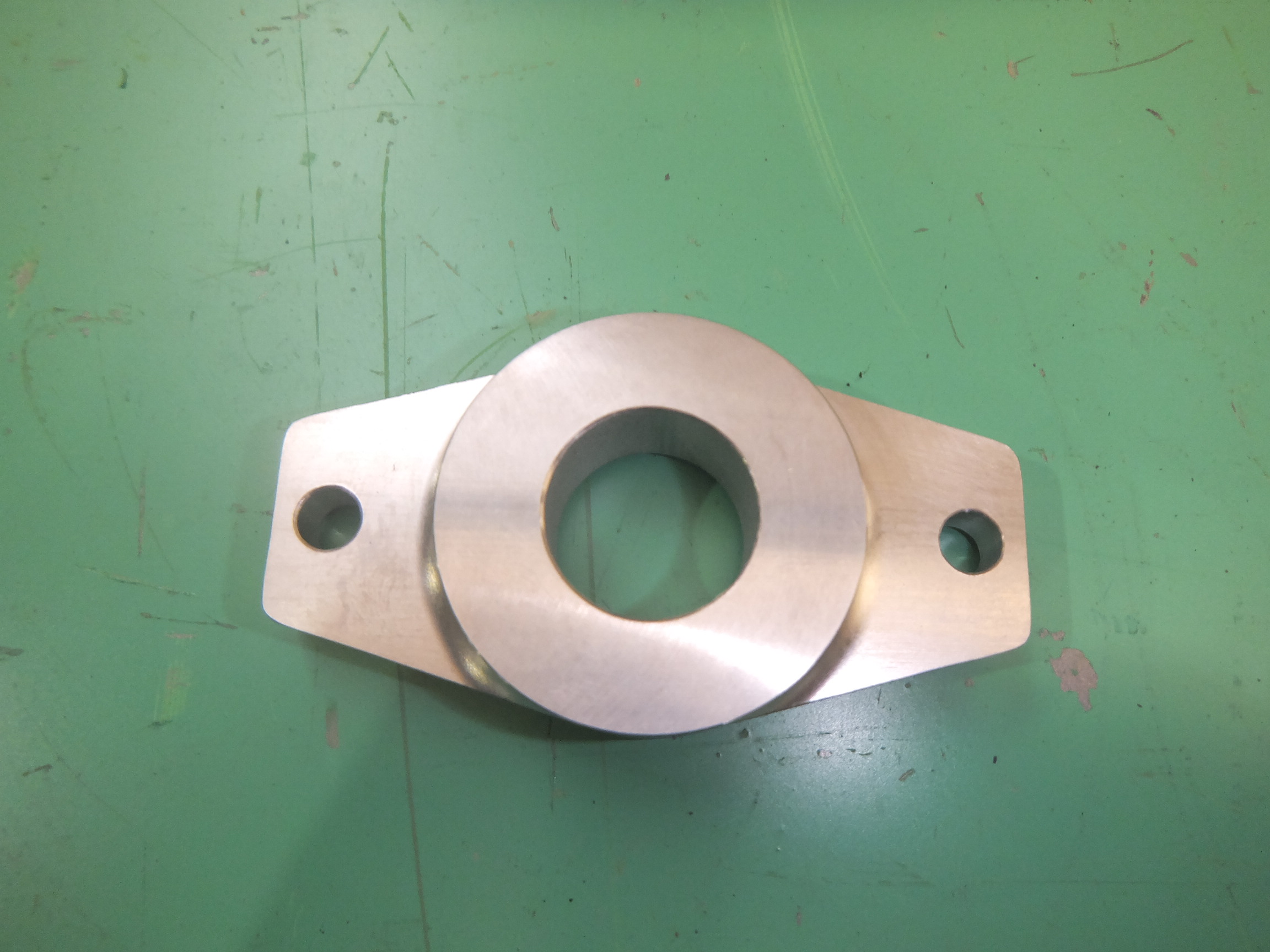

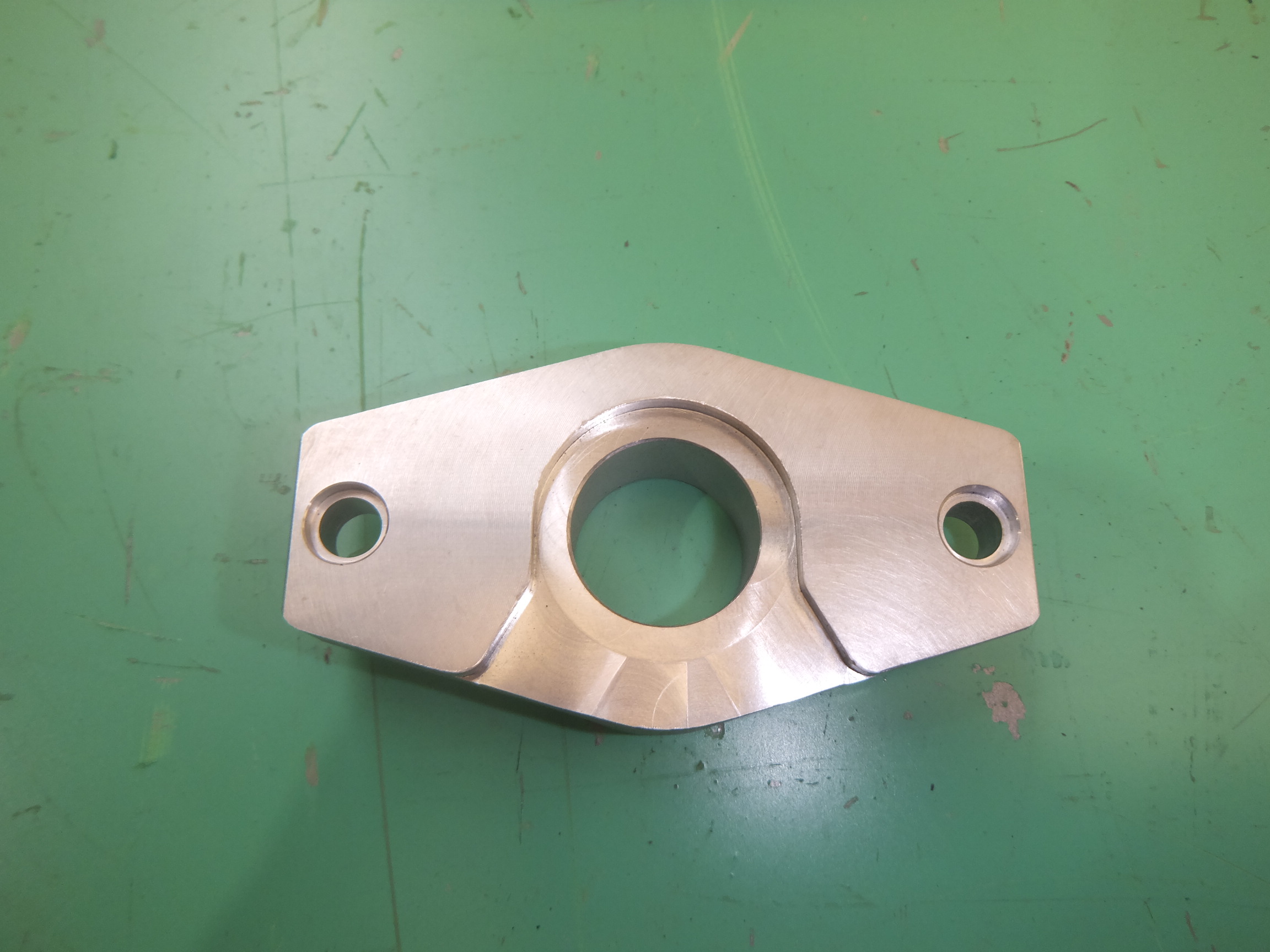

製品画像(様子)

特徴

ゲートバルブ4連検査機用治具の製品事例を紹介致します。このゲートバルブ4連検査機用治具の使用用途は、その名の通りバルブ製品の検査治具になります。材料には液体に接触するバルブの検査に用いられる事から、防食性に強い非鉄金属素材であるオーステナイト系ステンレス:SUS304を使用しています。ステンレス素材のバルブ製作のポイントは、その加工順になります。加工順を間違えてしまうと精度が出なかったり、図面通りの形状にならなかったりしてしまいます。このゲートバルブ4連検査機用治具はフライス→ワイヤー加工機→旋盤→フライスの加工順で加工し、ゲートバルブ4連検査機用治具を製作する為の専用の治具を製作し安定した高い精度をキープしています。又、水漏れなどが無い様に傷・打痕などに注意し加工を行っています。
