製品属性(仕様)

製品
分類

自社用特注工具

 業界

産業機械
素材

SS400鋼板　ｔ＝25.0

サイズ

160×300

精度
板厚

±0.05

工程

機械加工（ワイヤーカット）・溶接

製品画像(様子)

特徴

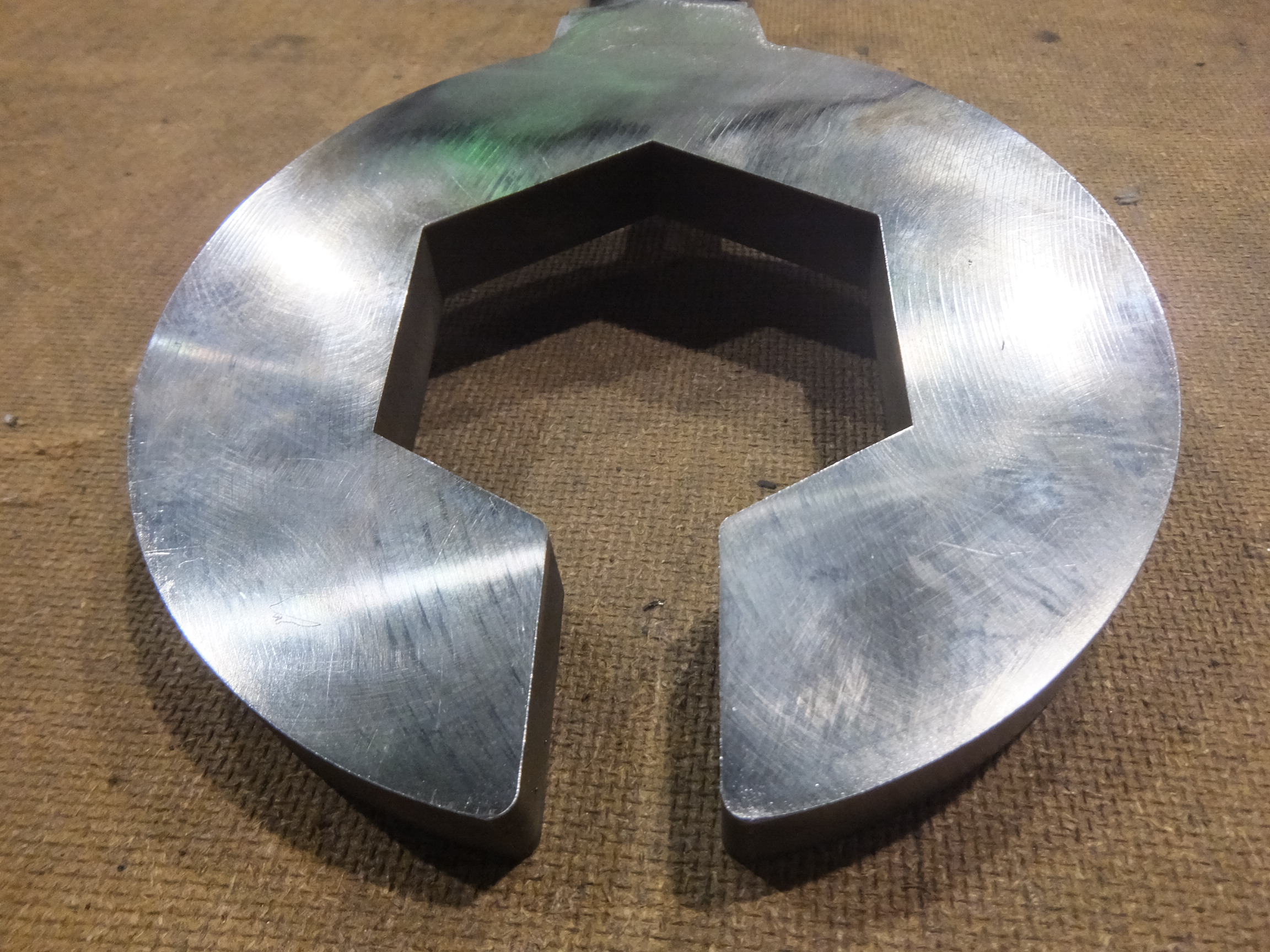

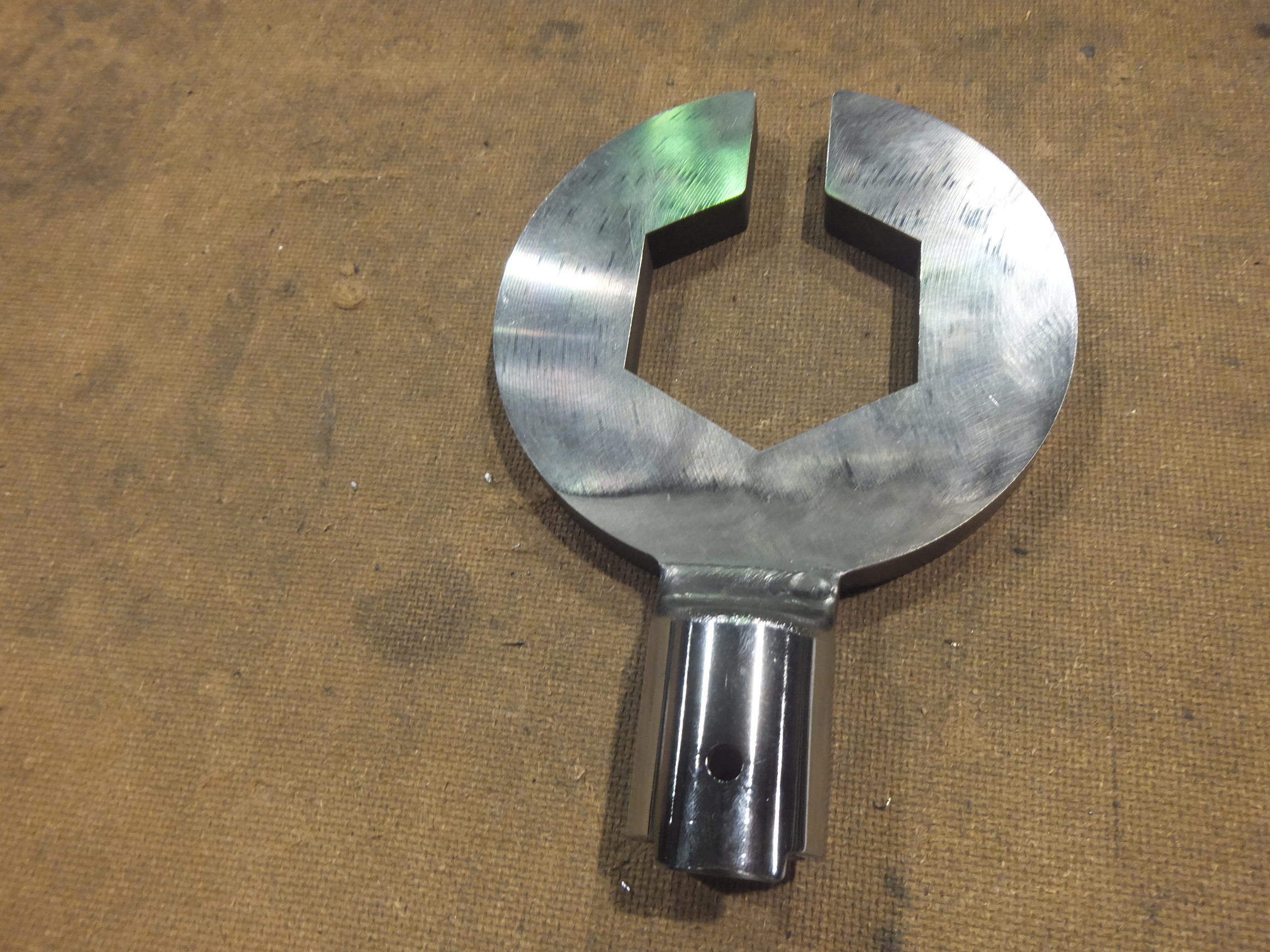

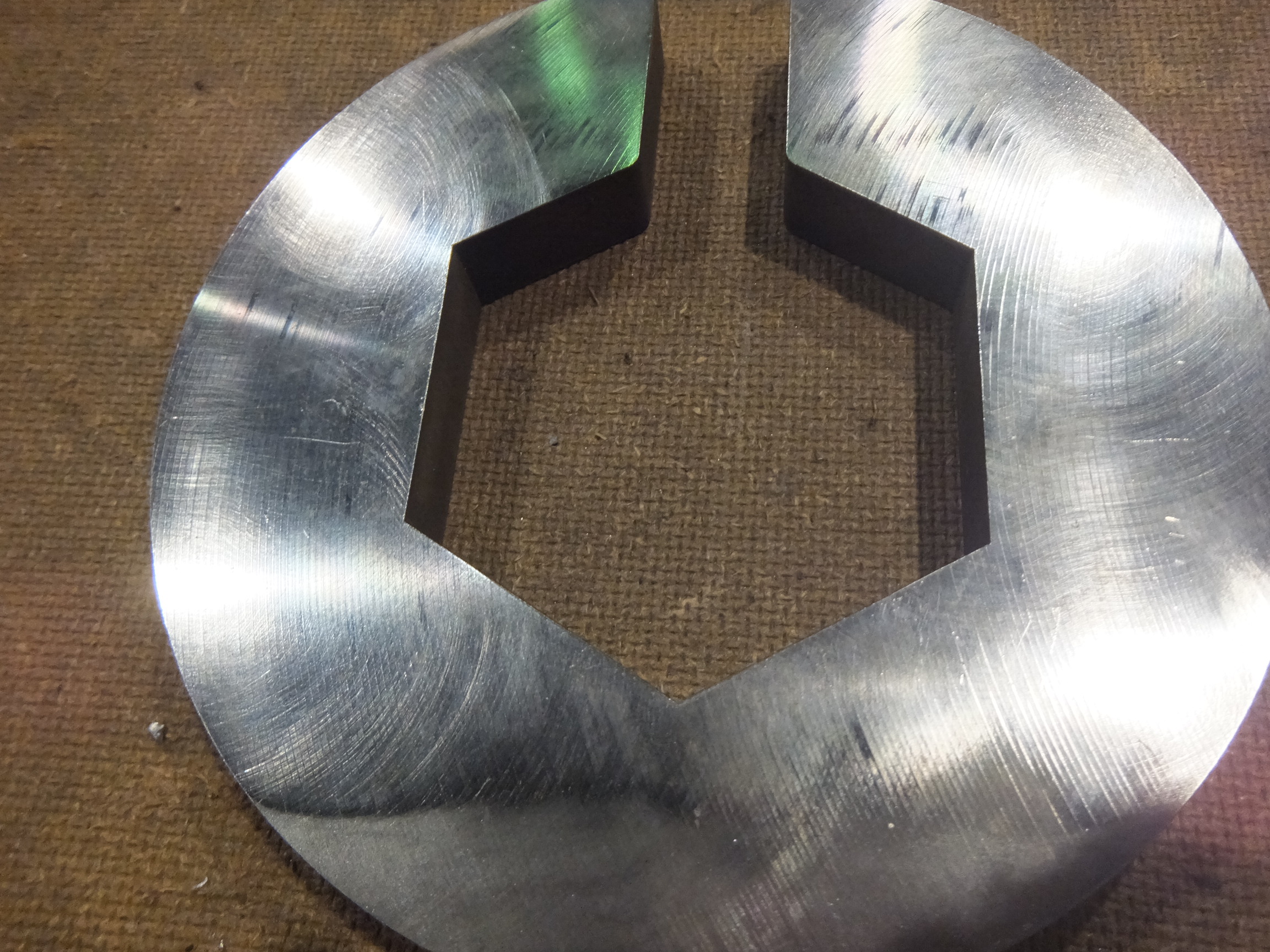

この特注工具は自社の機械に使用する為に製作した特注の工具です。先端部分はワイヤー加工機でプログラムを作成し、このスパナの様な形状にしています。ワイヤー加工機を使用することで、内寸±0.05ｍｍの公差にも対応しています。

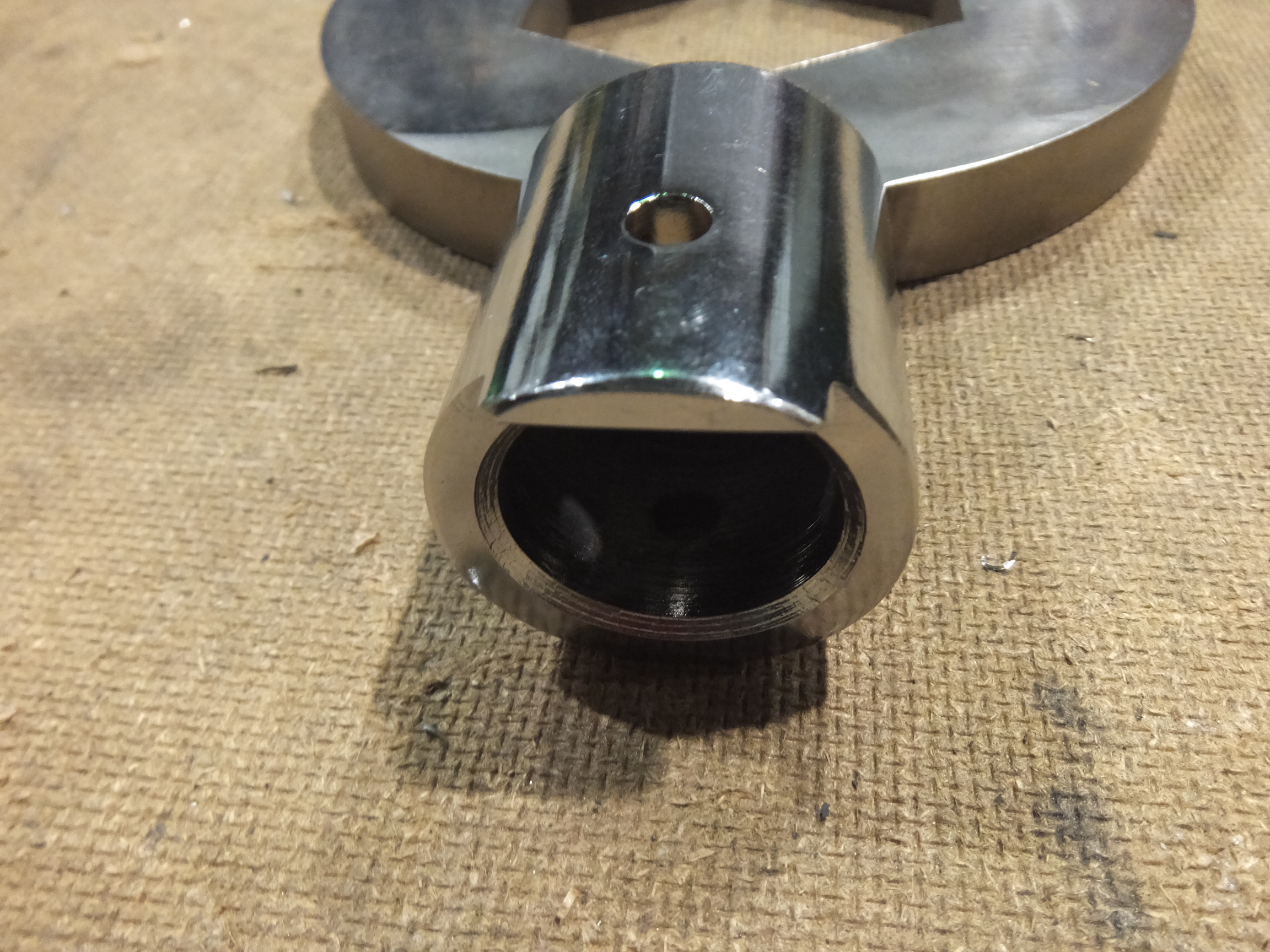

また、持ち手の部分は市販で売られている工具を切断し、半自動溶接を施して溶着しています。機械加工でのワイヤー放電加工とは、細いワイヤーを加工工具にし、常にテンションを掛けた状態でワイヤーを進めながら製品とワイヤー電極間に放電を発生させ放電エネルギーで製品を糸鋸式で加工する事を言います。ワイヤー加工機は高精度な製品にも幅広く対応出来ます。
