製品属性(仕様)

製品
分類

産業機械用特注スペーサー

 業界

産業機械
素材

ＳＳ400鋼板

 サイズ

L250 × D250
精度
板厚

平行度±0.01

 工程

レーザー・縦型フライス・平面研磨機

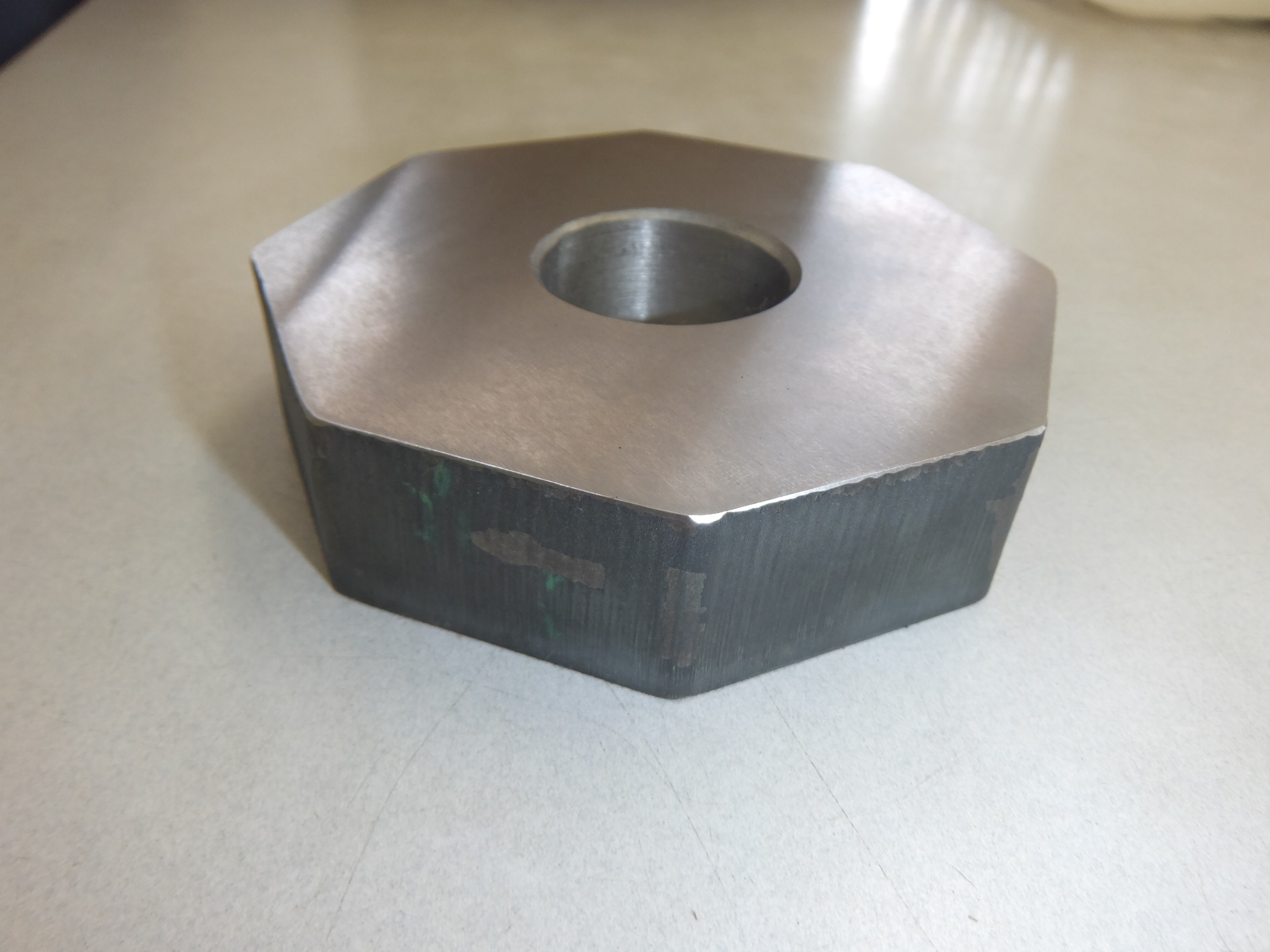

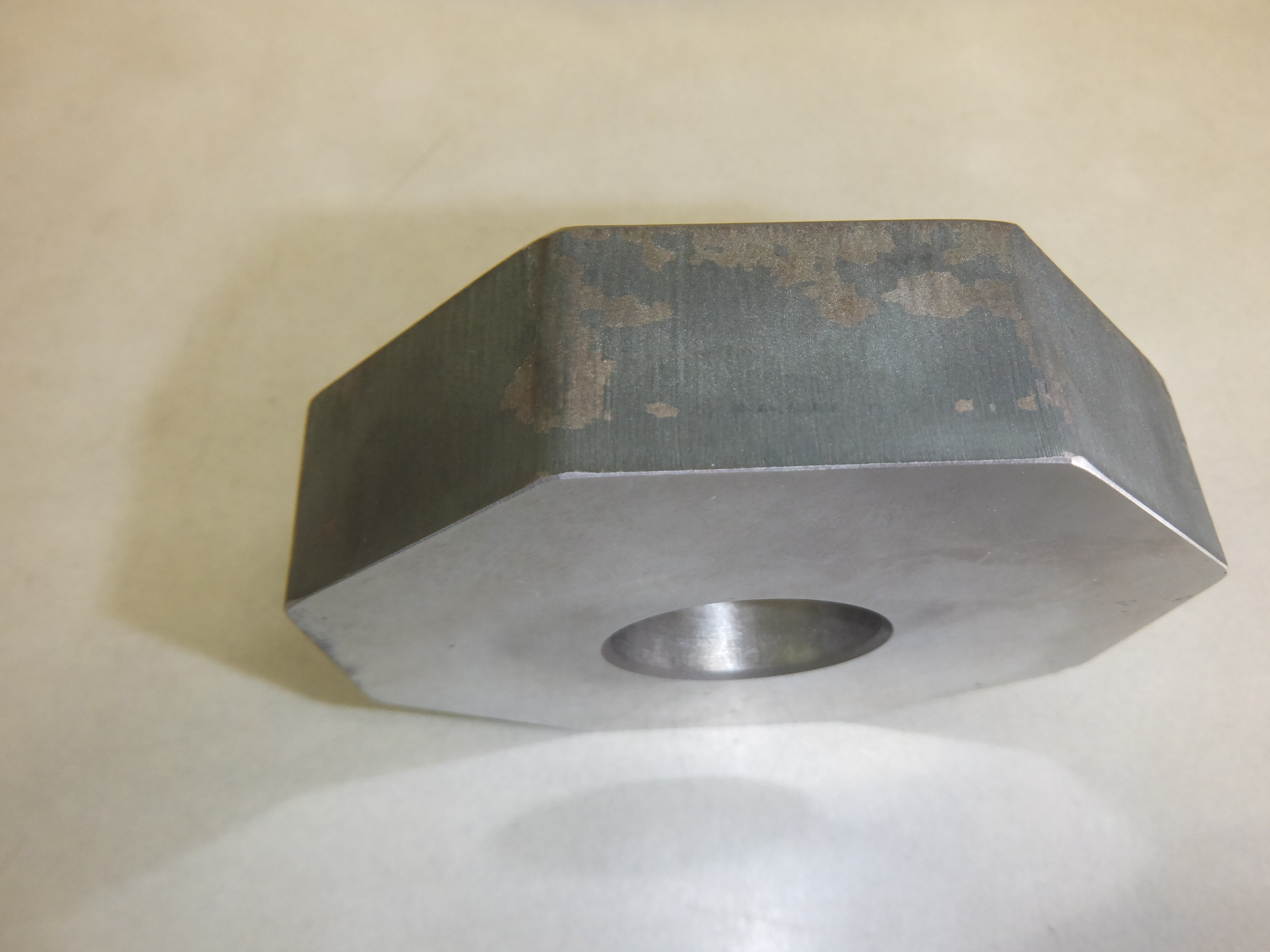

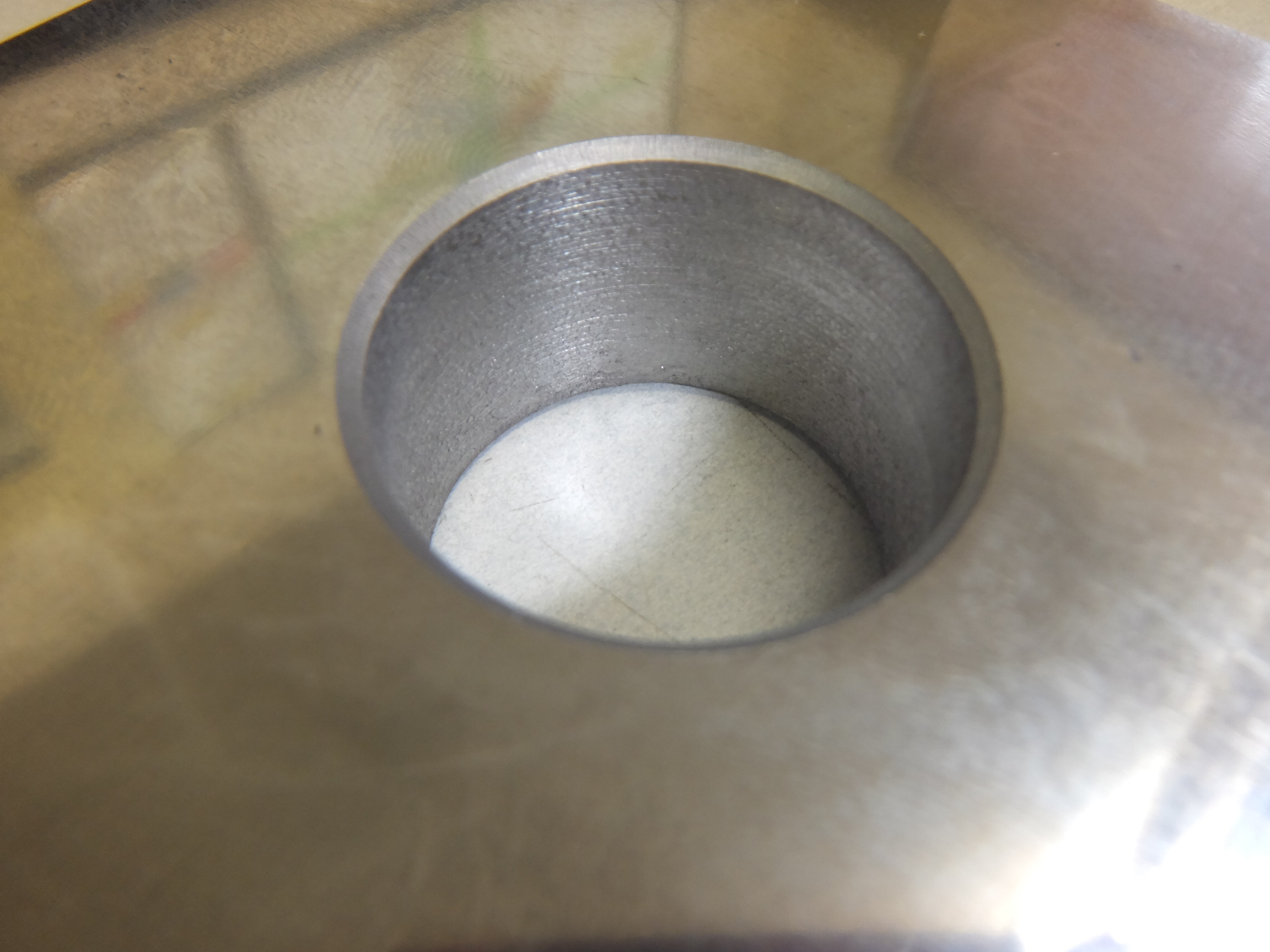

製品画像(様子)

特徴

この製品は産業機械用特注スペーサーです。このスペーサーは、板厚25.0tのＳＳ400鋼板に対しレーザー加工機で抜き加工を行っています。その後、縦型フライスを用いて基準面を加工し、平面研磨機を使用し厚さ24.0ｍｍ・平行度±0.01の公差に収まる様に機械加工していきます。この製品の製造のポイントはフライス加工の粗削り段階で基準面を確実に出しておくことです。基準面を出した状態で、平面研磨機にて最終調整を行う事で平行度±0.01という厳しい公差もクリアすることが出来ます。
