製品属性(仕様)

製品
分類

フレームシャーシ延長部品

 業界

特殊車輌
素材

SS400

 サイズ

L955×W800×H330
精度
板厚

寸法公差-0.5,-0.1

 工程

抜き,曲げ,溶接,機械加工,最終検査

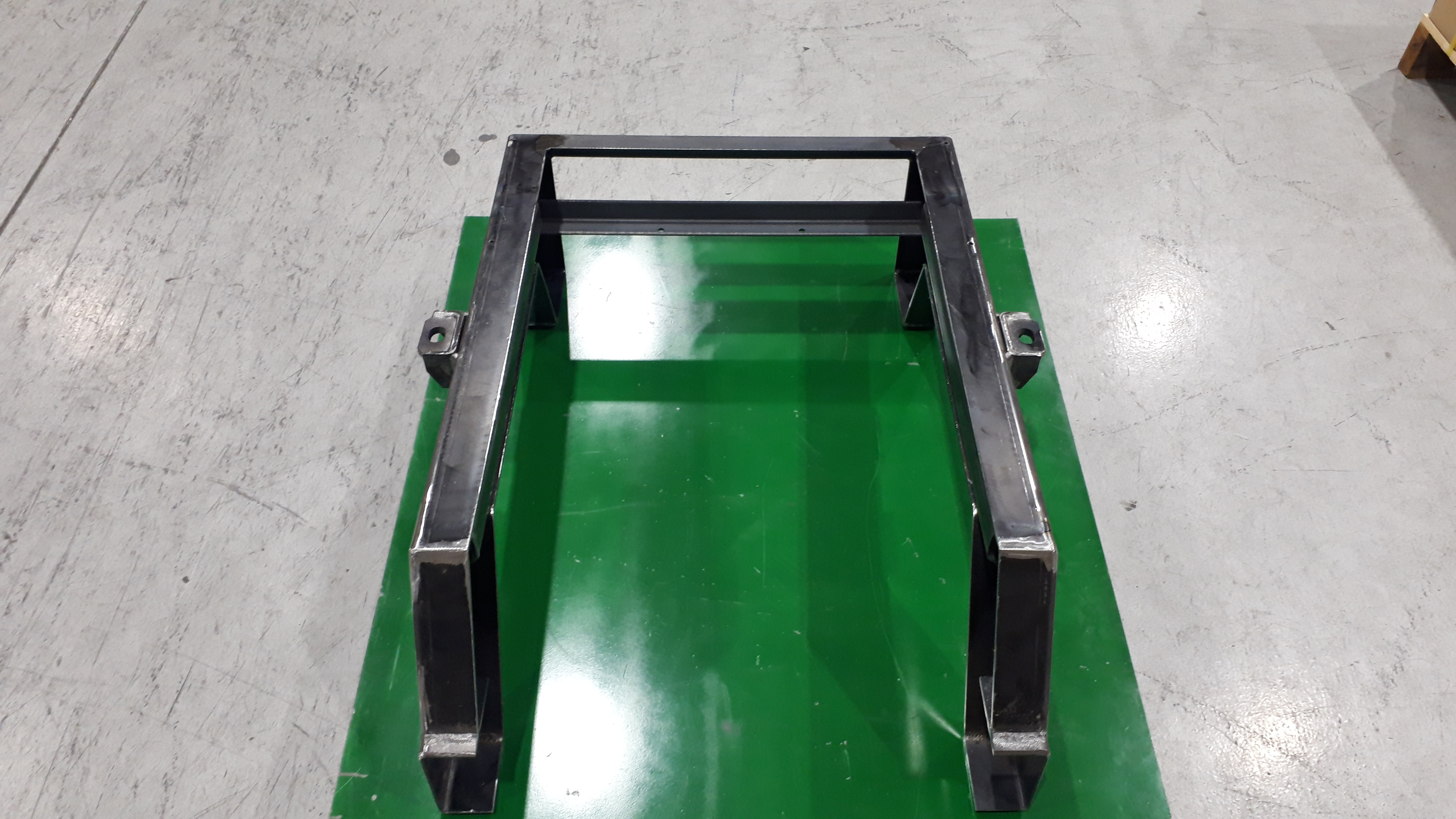

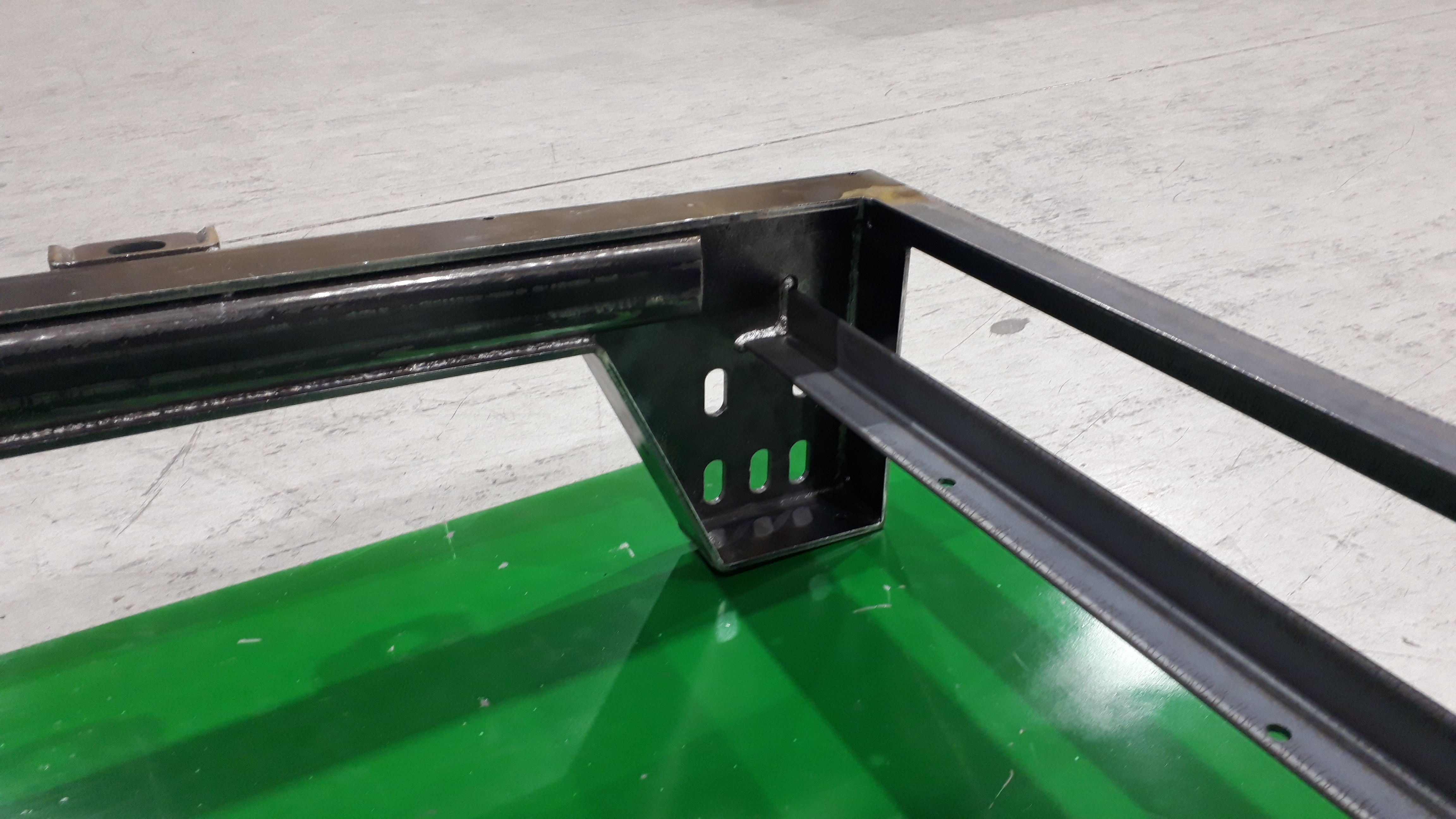

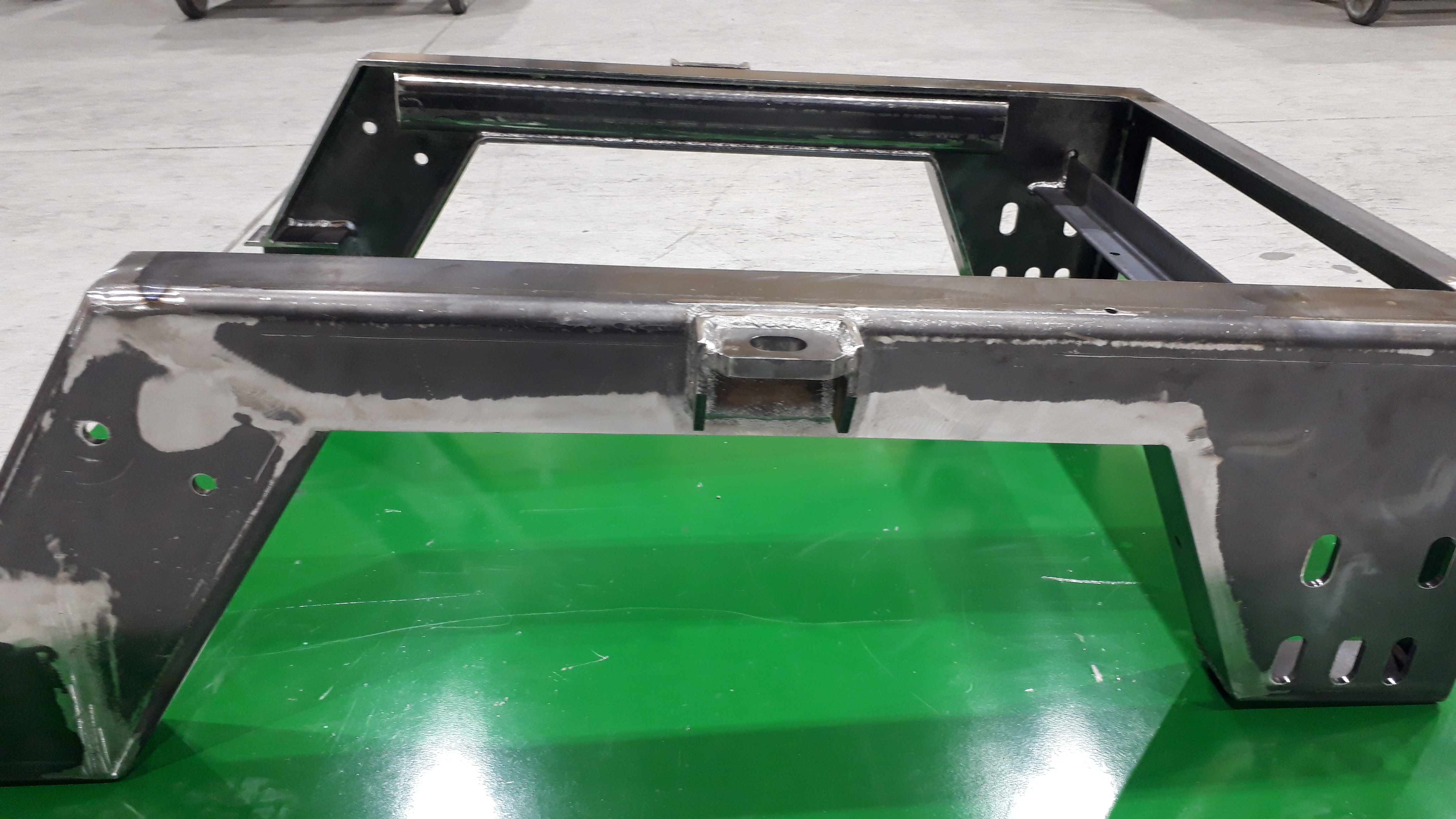

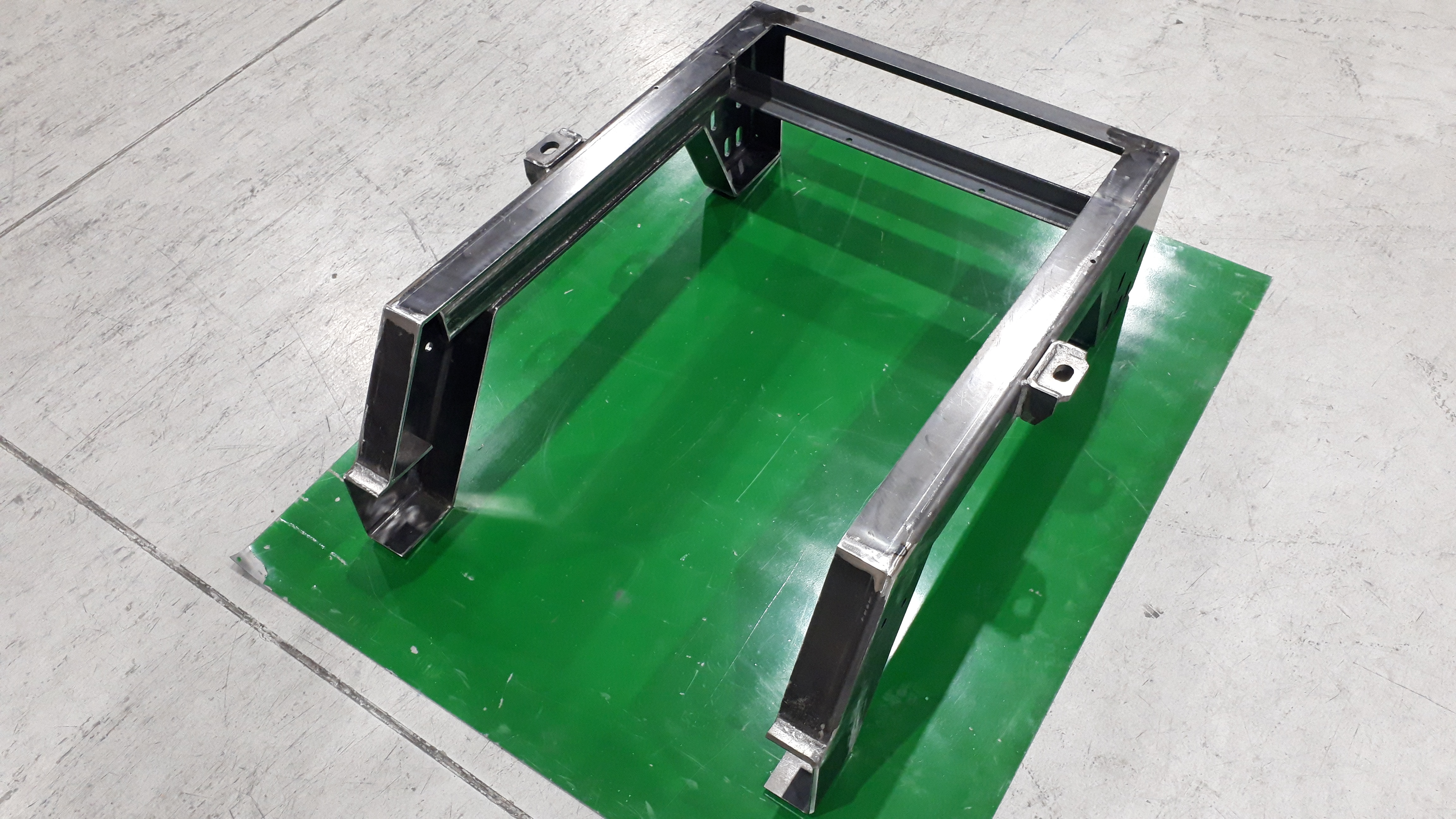

製品画像(様子)

特徴

こちらのフレームシャーシ延長部品は、特殊車輌に使用される製品です。当製品は2つのアームをLアングルでつなぎ合わせて製作しています。加工面でポイントとなるのは、溶接の際に生じる歪みです。４つの接地面があり、歪みが生じると置いた際に安定しません。歪みを取り除き、直角度と平行度に狂いがないように調整をしています。斜めに溶接している部分に関しては、溶接することで角度がきつくなるので、角度の誤差を考慮して仮止めしてから全周溶接をしています。
当社は、製缶板金加工品を自社で一貫加工し、お客様のご要望にお応えします。製品の加工でお困りの際は、是非とも当社へご相談下さい。
