製品属性(仕様)

製品
分類

建築用接合部品2

 業界

建築
素材

SS400

 サイズ

L250×W1200×H800
精度
板厚

9ｍｍ

 工程

レーザー加工,溶接,最終検査,

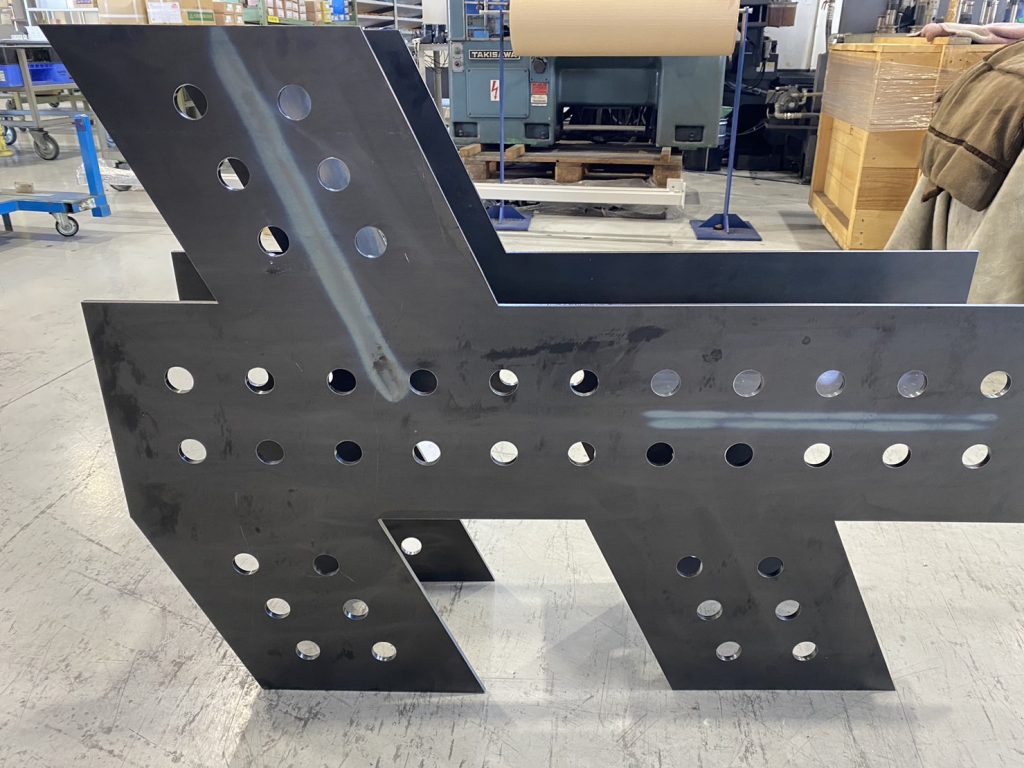

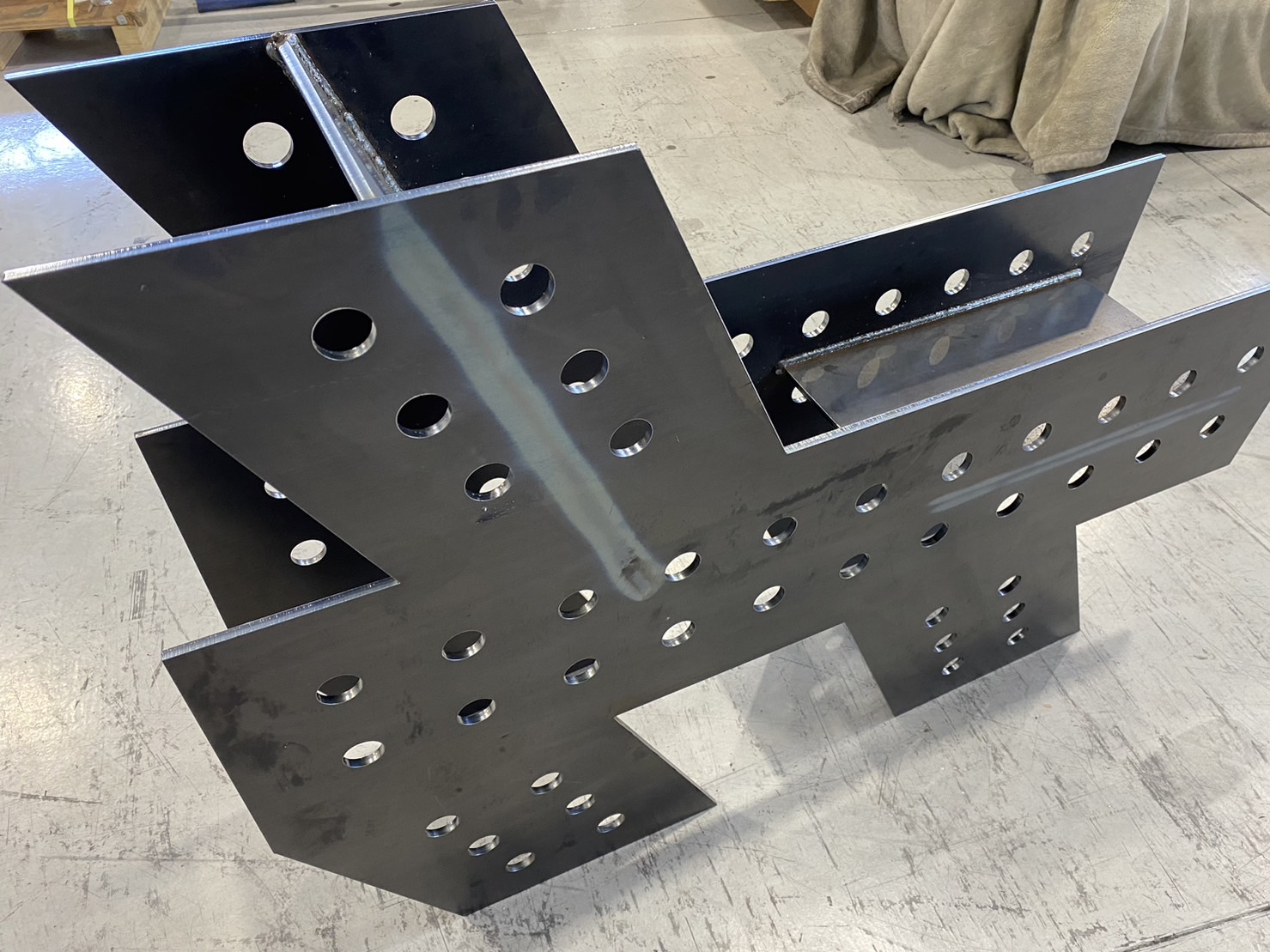

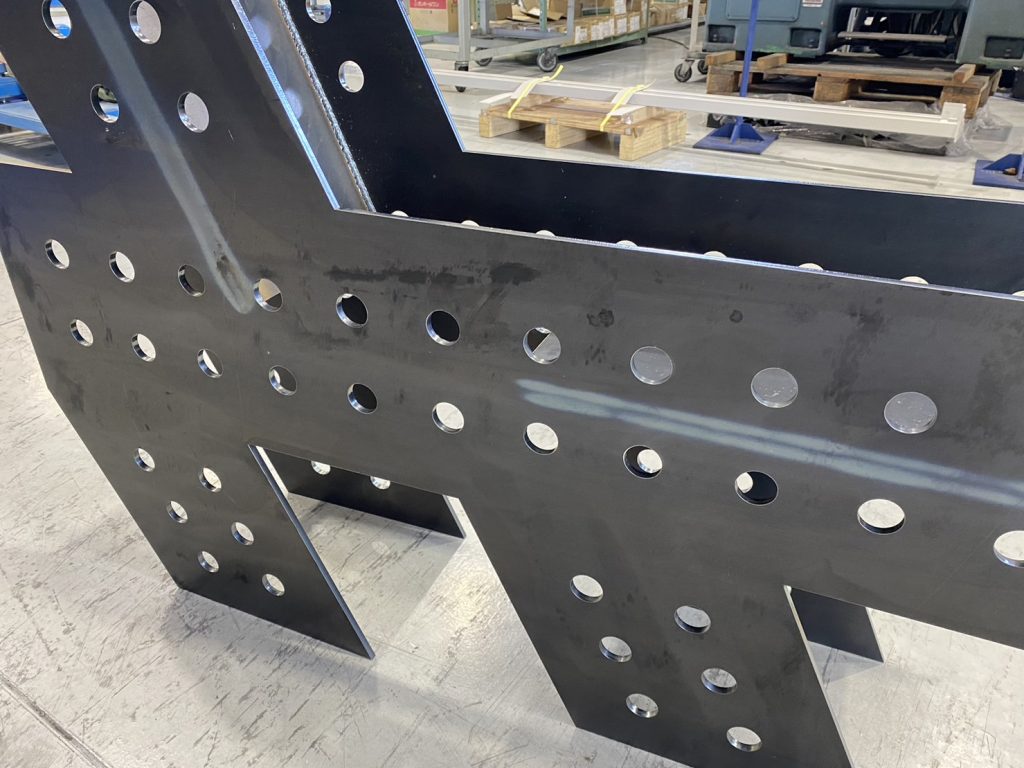

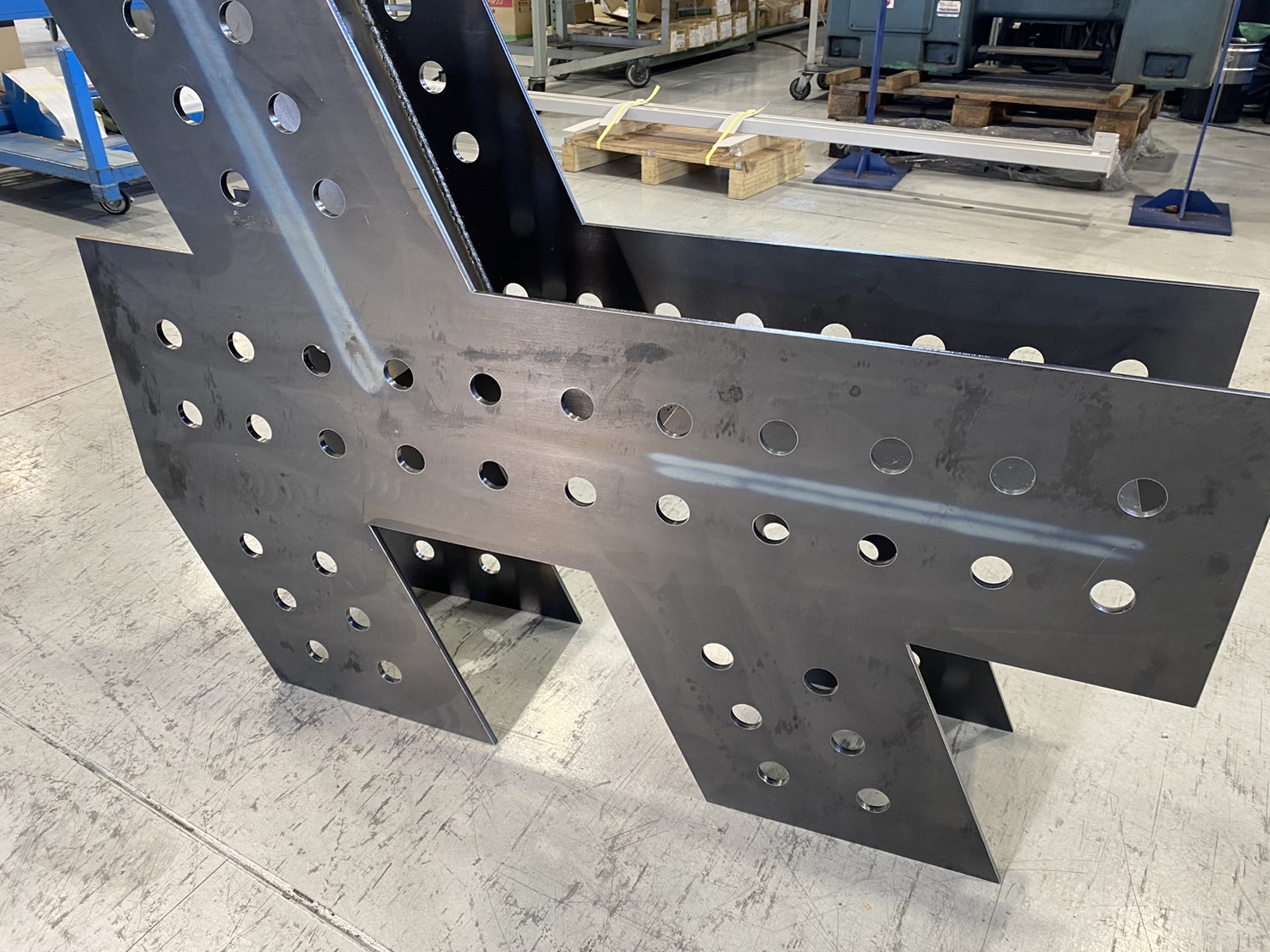

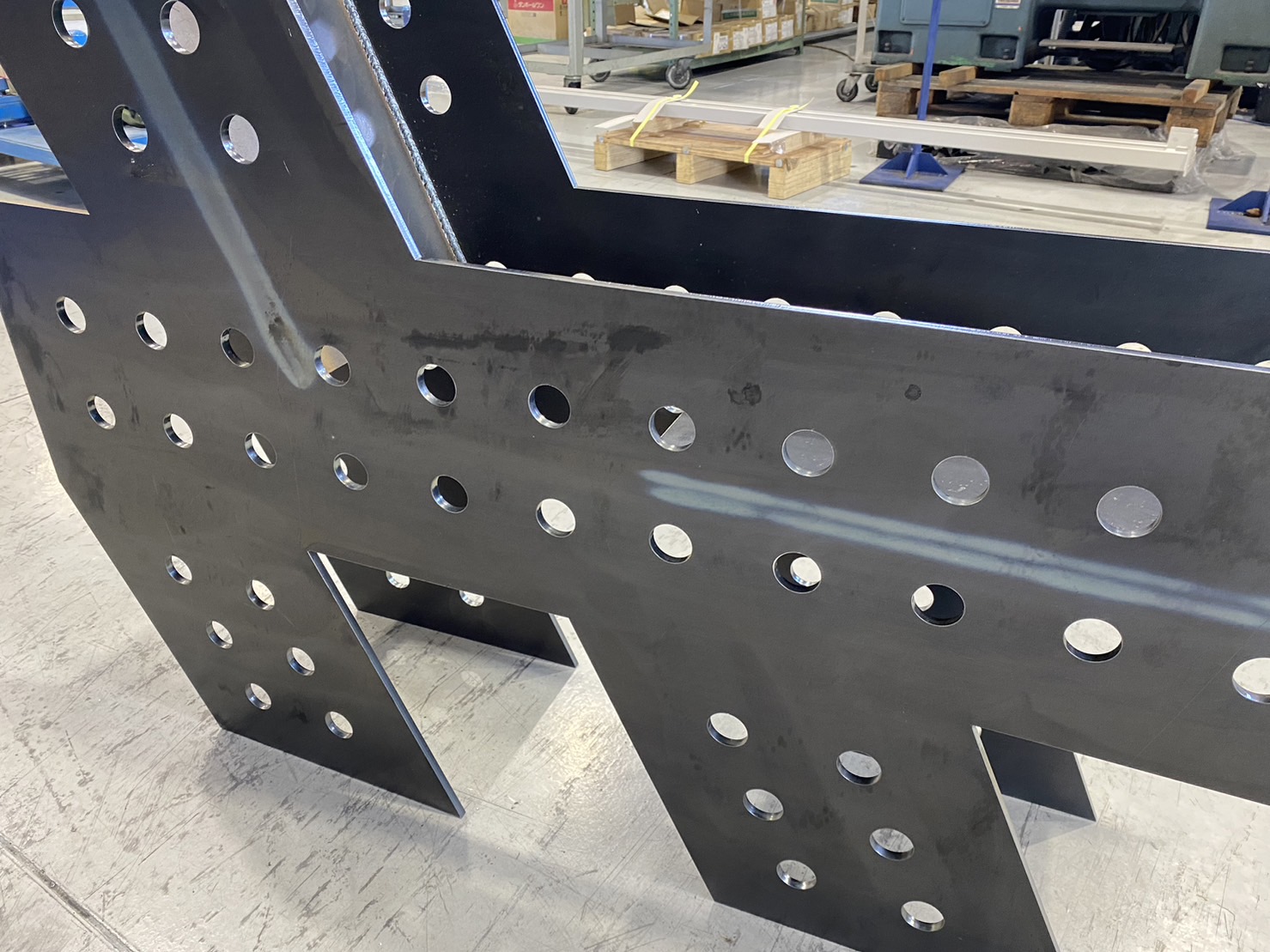

製品画像(様子)

特徴

こちらの製品は、鉄骨や木材をつなぐための接合金物です。大型の建築物に用いられれるため、板厚やサイズも大型のものになっています。加工方法は、レーザー加工機にて、板材から形通りに抜き加工を行い、穴開けも行います。サイズも大きく、穴の数も多いため、切断に時間を要します。次に溶接では、二つの側面をプレートで溶接します。溶接は、隅肉溶接で行います。溶接箇所自体はそれほど多くないですが、歪みが生じるため、歪みの修正が必要になります。側面同士の幅が開いたり、縮んだりするので、平行度を保つために治具を用います。最後に微調整を行って完成です。当社では、大型の溶接を行えるスペースを設けています。是非、お問い合わせください。
