製品属性(仕様)

製品
分類

駆動ローラー

 業界

産業機械
素材

SS400-D,SGP

 サイズ

Φ406.4ｍｍ×455ｍｍ
精度
板厚

-0.025ｍｍ

 工程

抜き,溶接,機械加工,最終検査

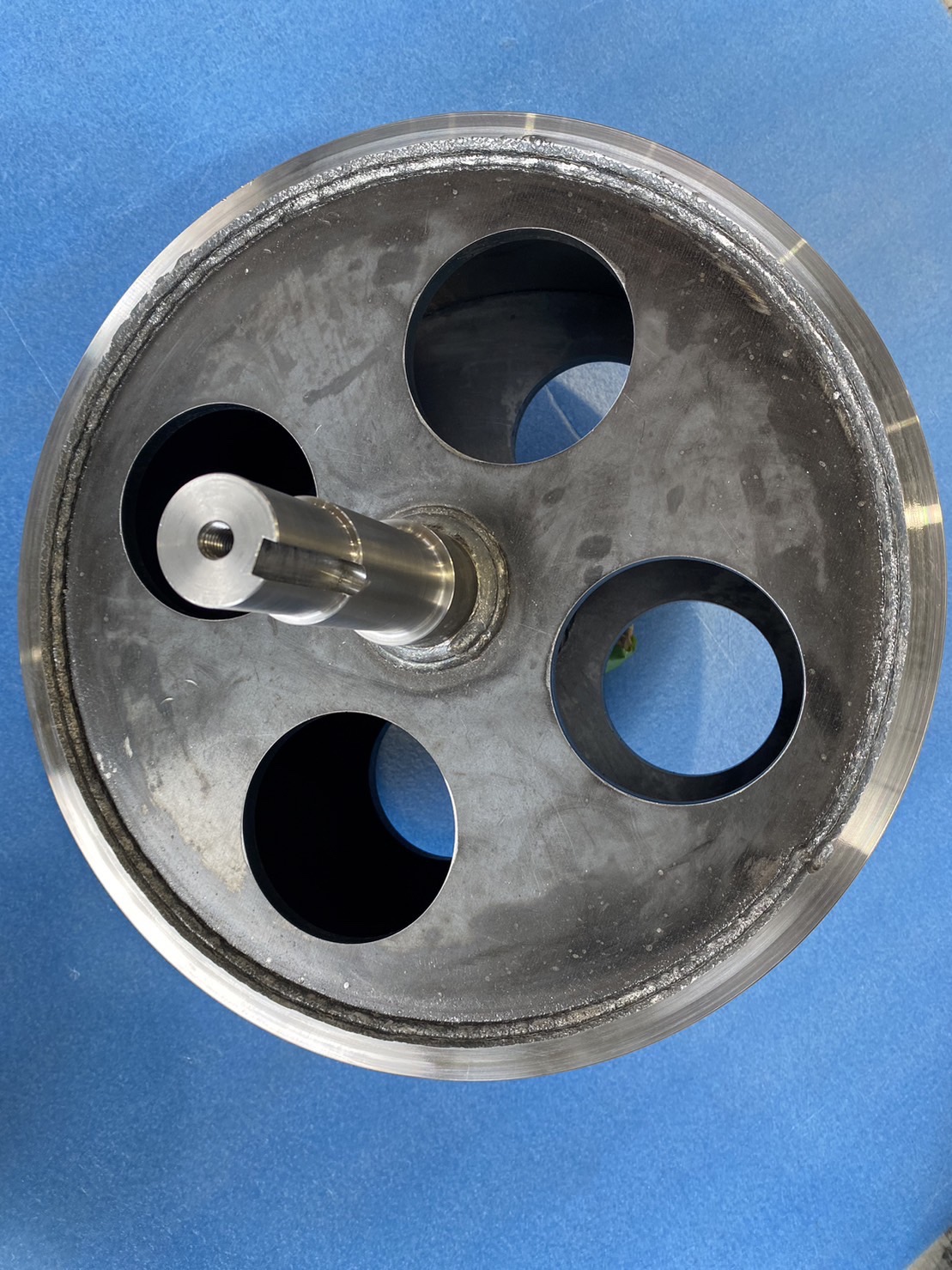

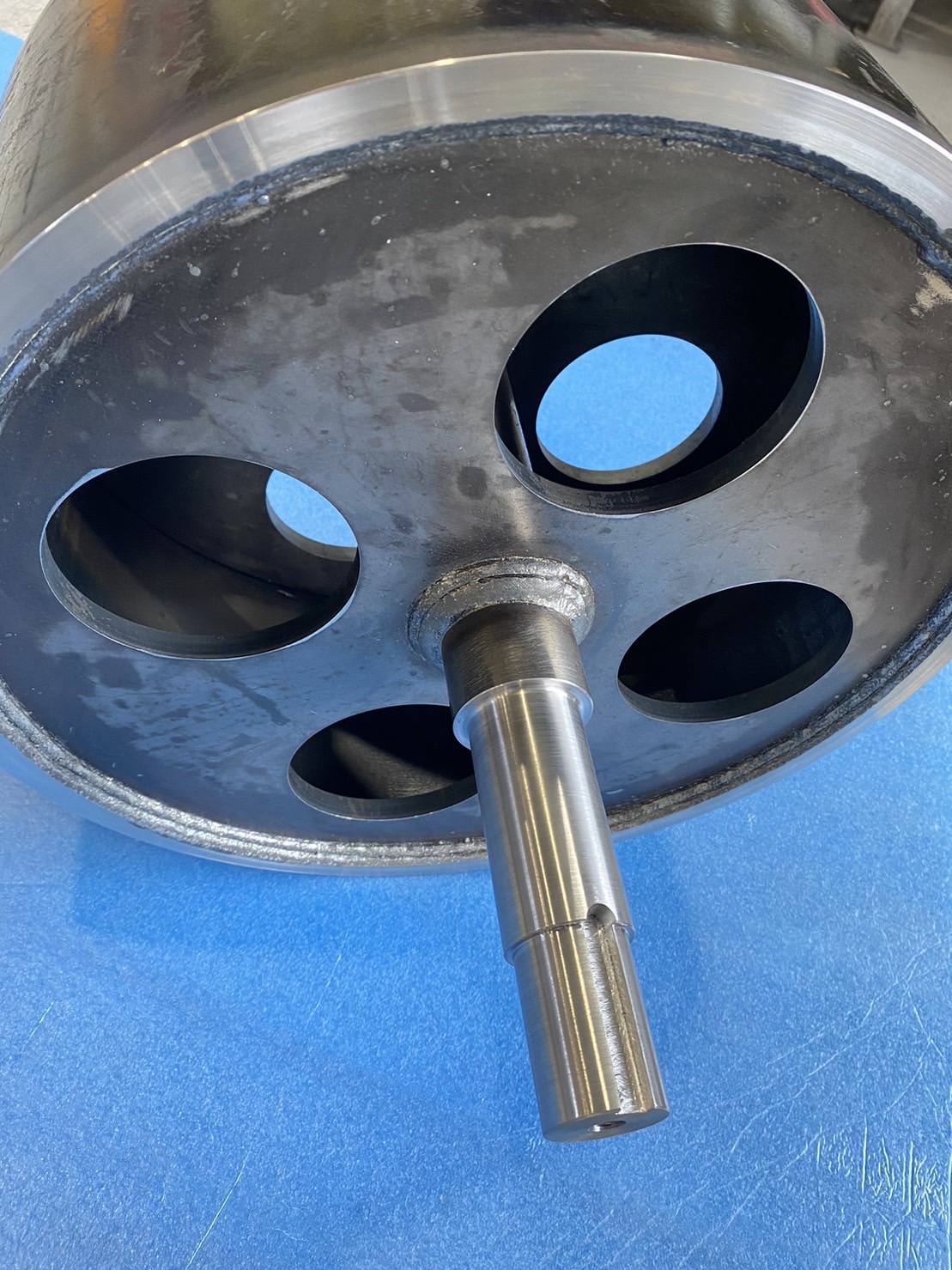

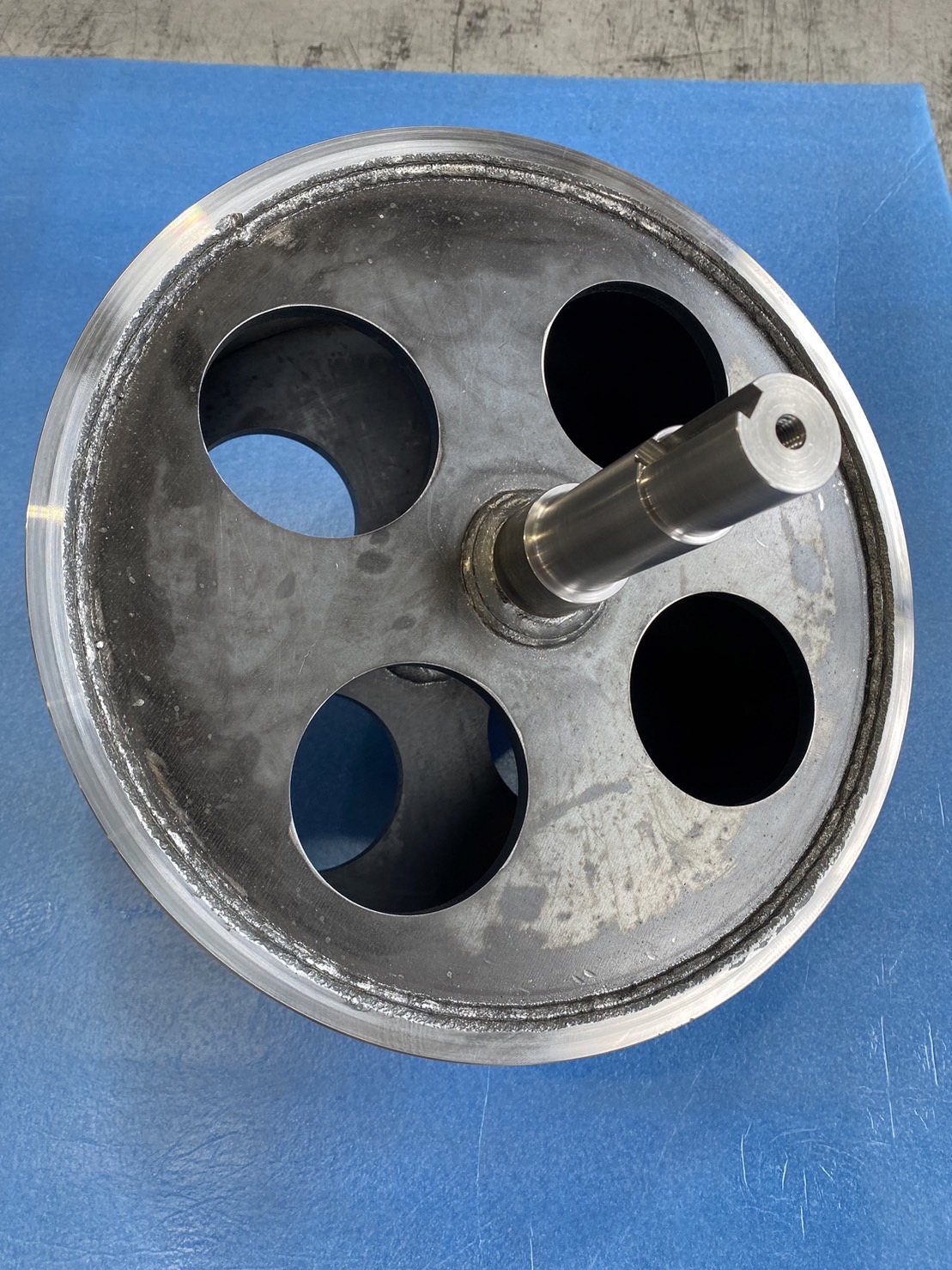

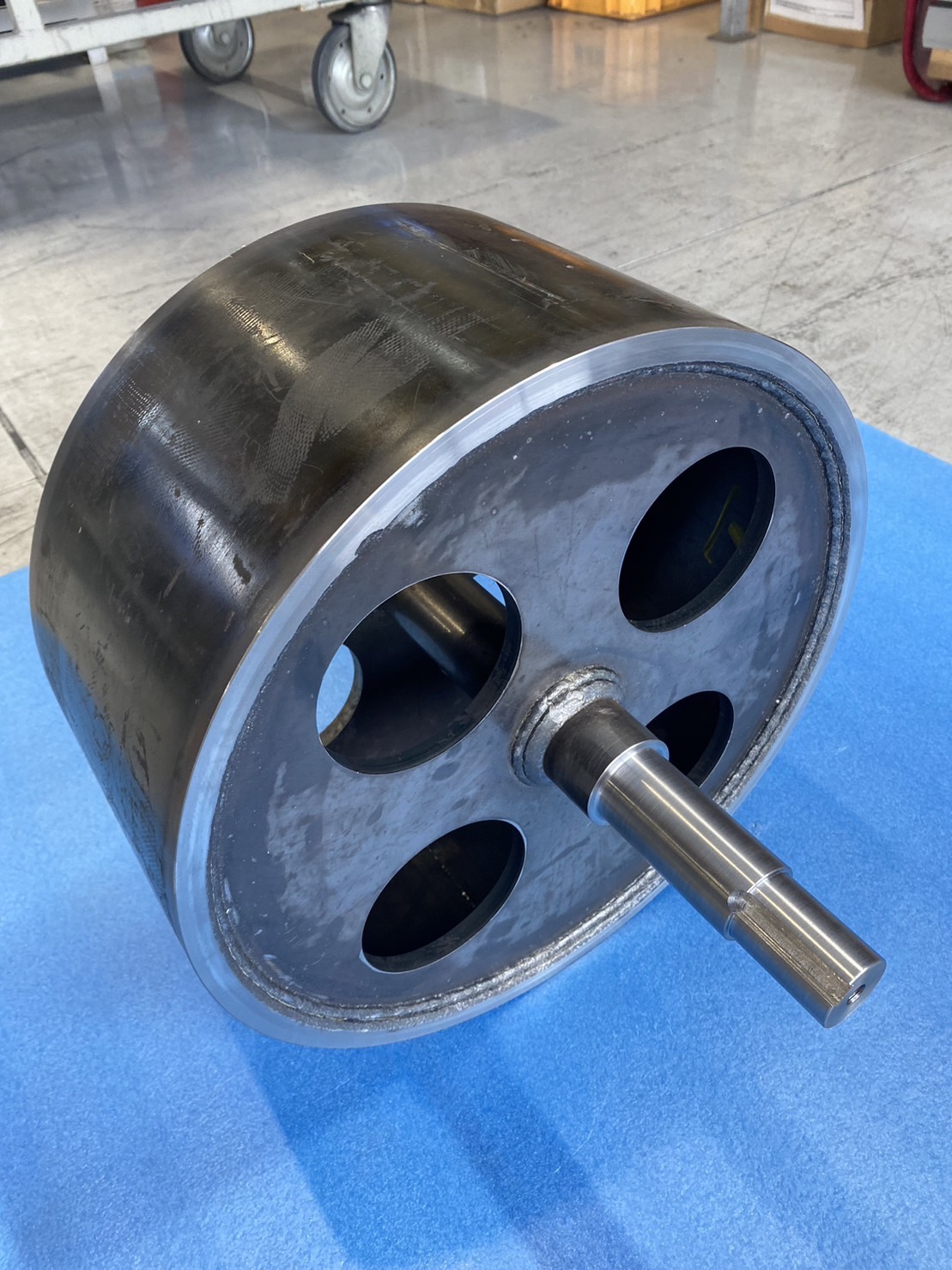

製品画像(様子)

特徴

こちらの駆動ローラーは、生産ラインのコンベアにつくローラーとして使用されます。装置自体が大型のため、ローラーの径も大きく、重量も約50kgになります。
製作方法は、12ｍｍの板材を円形に抜くと同時に重量を抑えるため肉盗み穴を開けています。そして、SGPの鋼管に対して12ｍｍの板材を全周溶接します。溶接は、溶接ロボットを使用し、円形部分を４度に分けて溶接しています。軸の部分については、3箇所に公差があり、旋盤にて切削して調整を行います。鋼管の周囲については、歪みにより生じた表面の凹凸を旋盤で削り、平行度を出しています。
当社は、製缶板金から塗装や組立、機械加工、検査まで一貫して行います。納期や加工でお困りの際は、是非お問い合わせ下さい。
