製品属性(仕様)

製品
分類
固定用上治具 業界産業機械
素材SUS304 サイズ150×150×6
精度
板厚
ピン部ピッチ±0.05 工程レーザー・溶接・ワイヤー・フライス・旋盤

製品画像(様子)

特徴

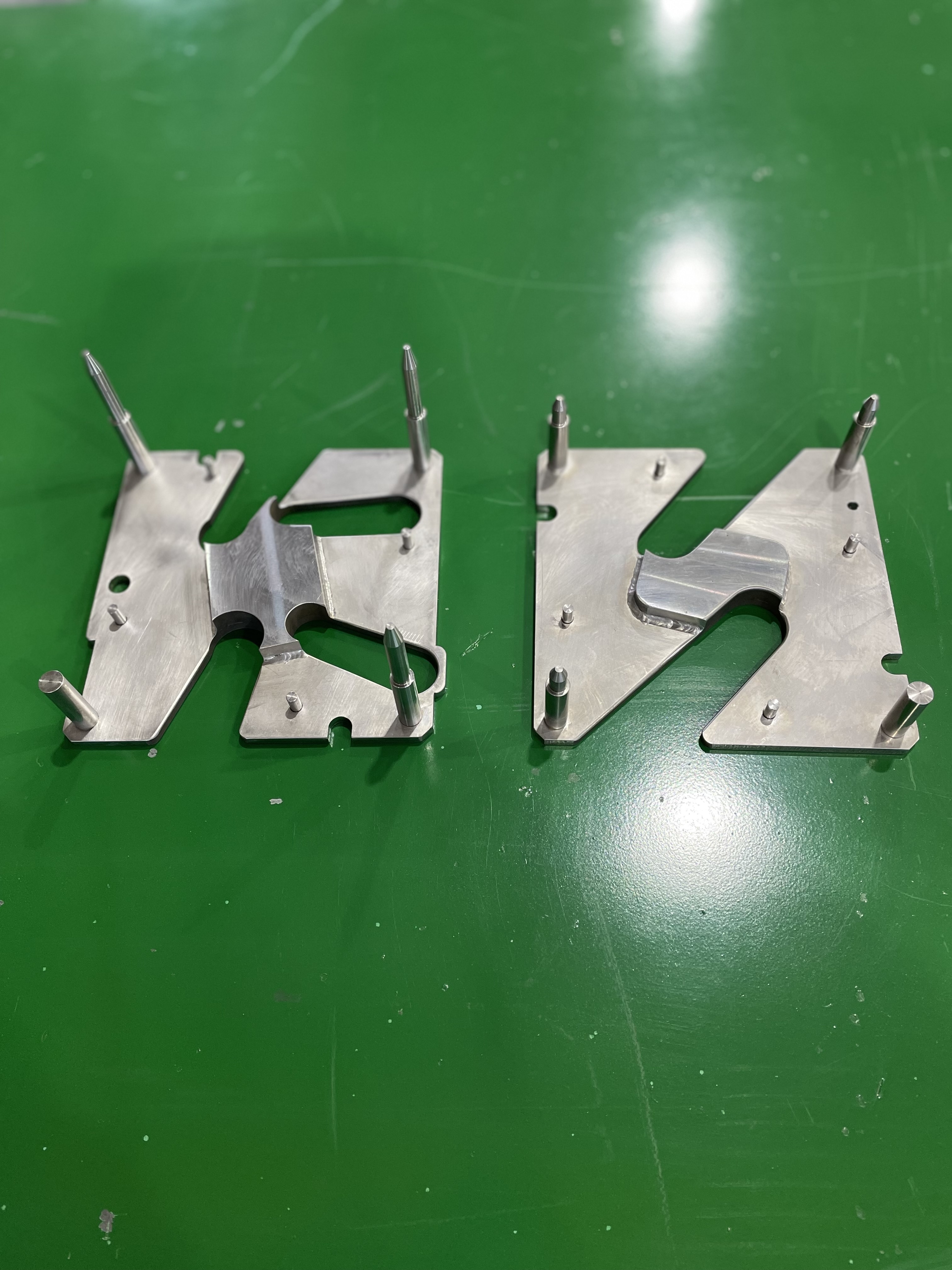

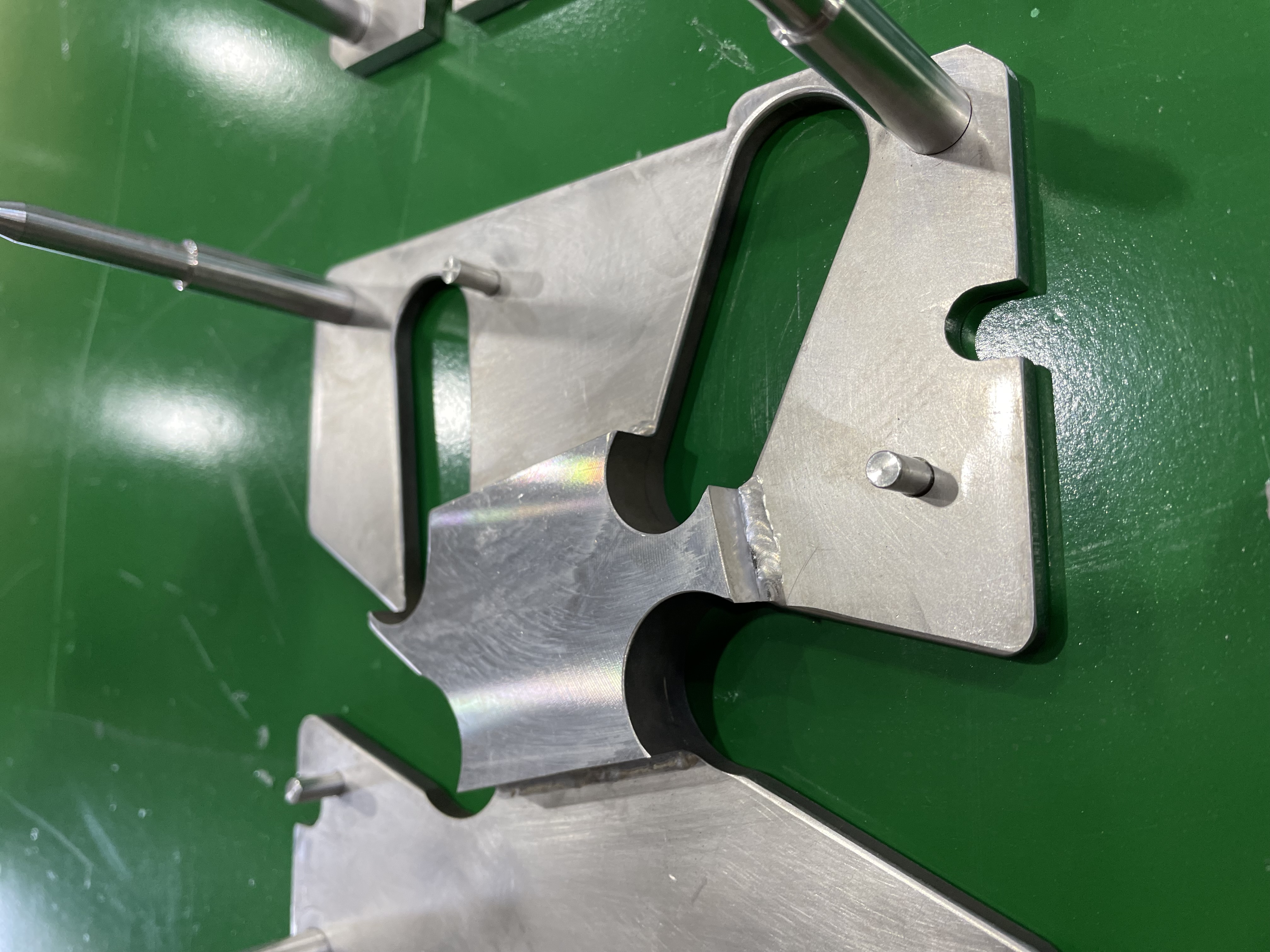

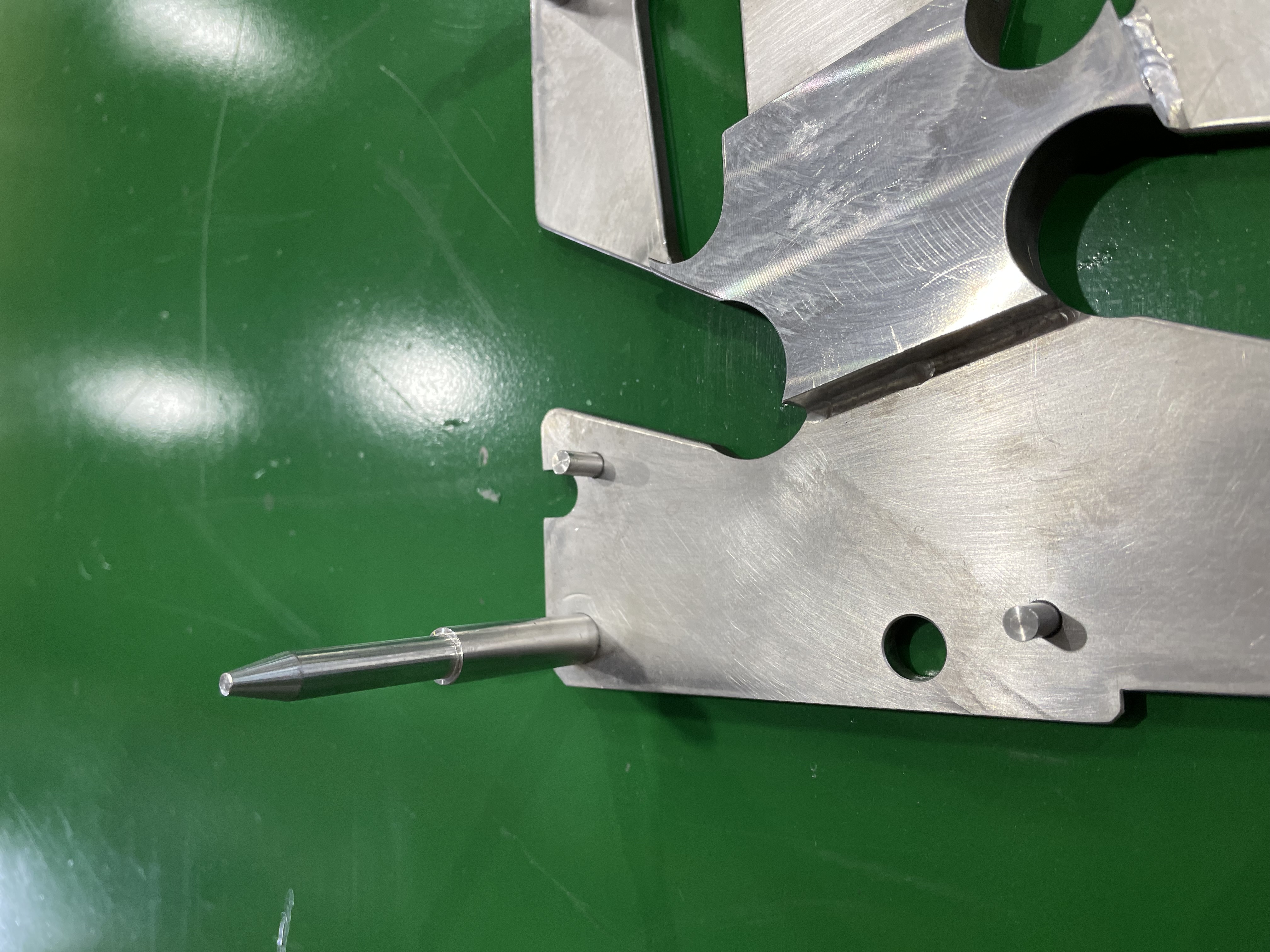

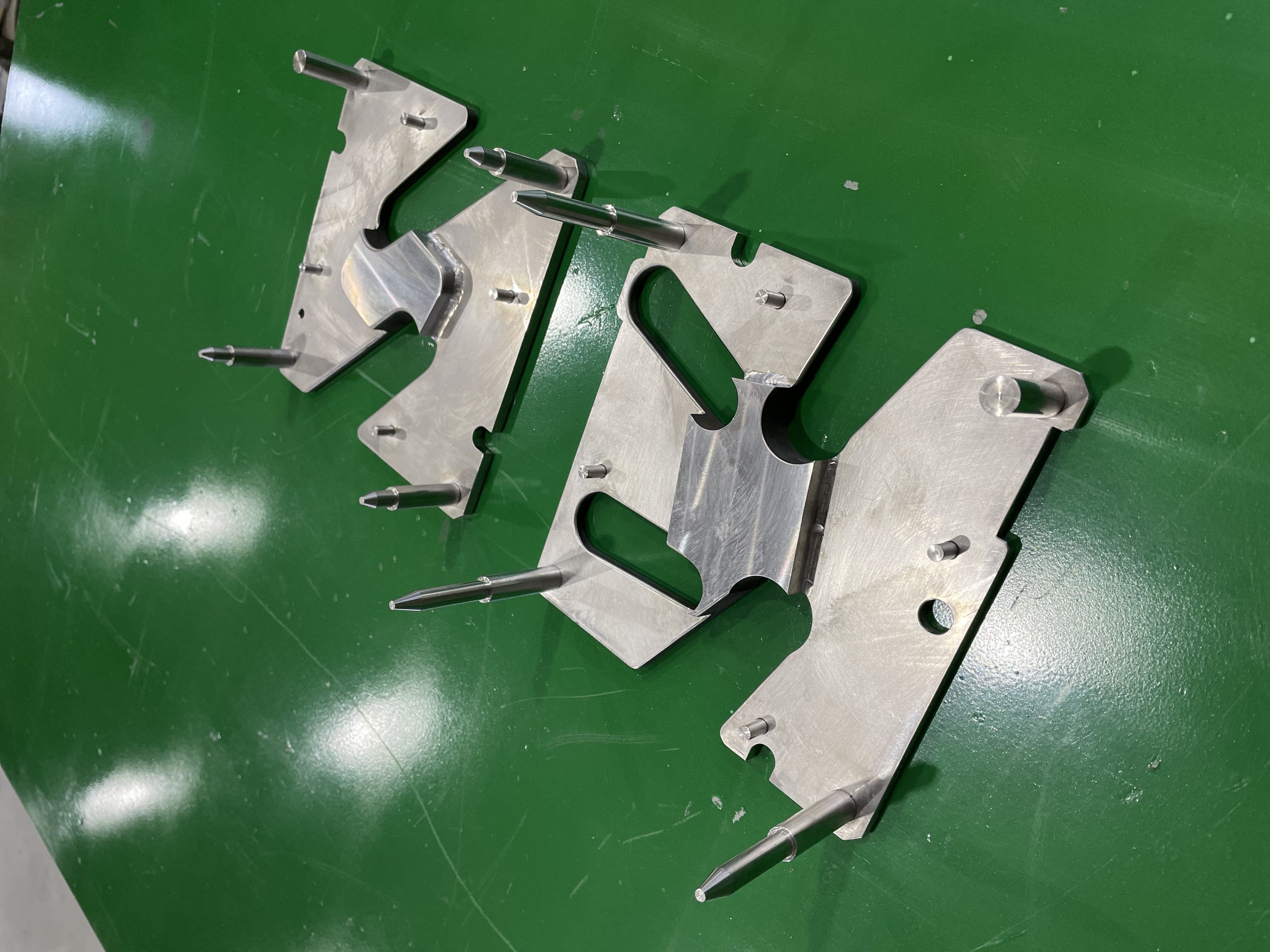

この固定用上治具は製作工程において、ワークを固定し作業効率を高めるための治具になります。加工についてはレーザーカットで外周を加工し、中心部のプレートや切りかけ部はワイヤーカットで行います。溶接工程ではTIG溶接を行い、機械加工に入ります。フライス加工機で溶接歪を切削で除去します。ピンの加工にはNC旋盤を使用します。ピンの接着部には嵌め合い公差が設けてあります。最後にNCフライスのプラグラム加工を使用し切りかけ部のR1面取りを行って製品完成となります。長谷金属では、板金加工・製缶加工・機械加工を一貫加工を行い短納期対応、コストダウンなどにご協力させて頂きます。
