製品属性(仕様)

製品
分類
工作機械 ブラケット 業界産業機械
素材SS400 サイズL250×W75×H225
精度
板厚
平行度 0~0.03 工程レーザー加工機・溶接・機械加工

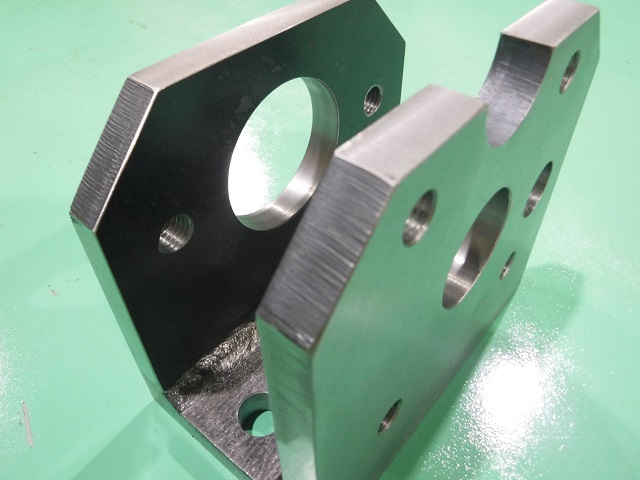

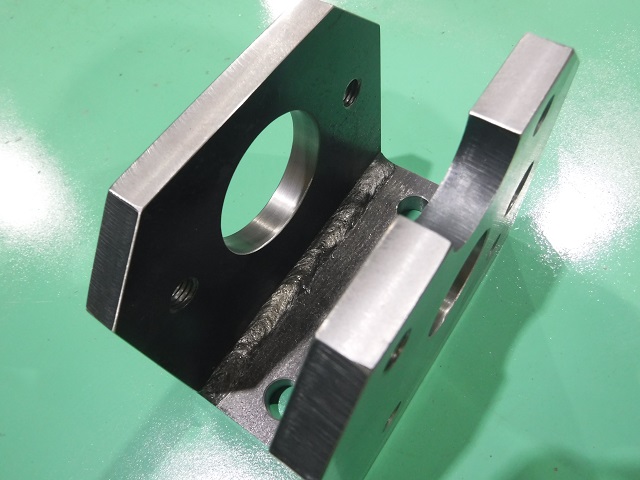

製品画像(様子)

特徴

この工作機械で使用されるブラケットは社内で一貫製作加工された機械加工 部品になります。このブラケットには平行度0~0.03が設定されているので精度が確保出来る加工手順を選定し加工を行っています。

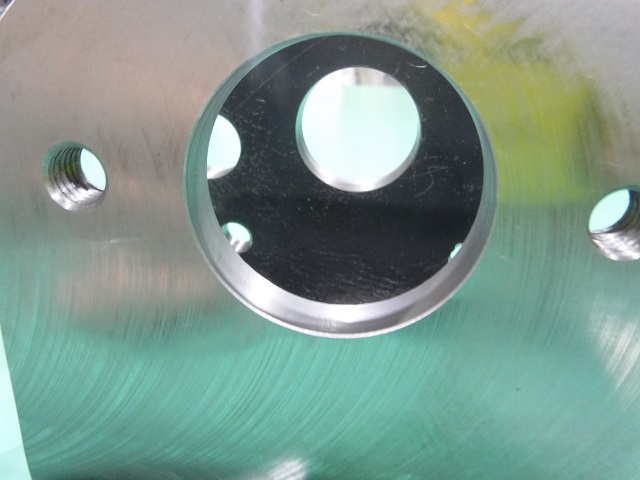

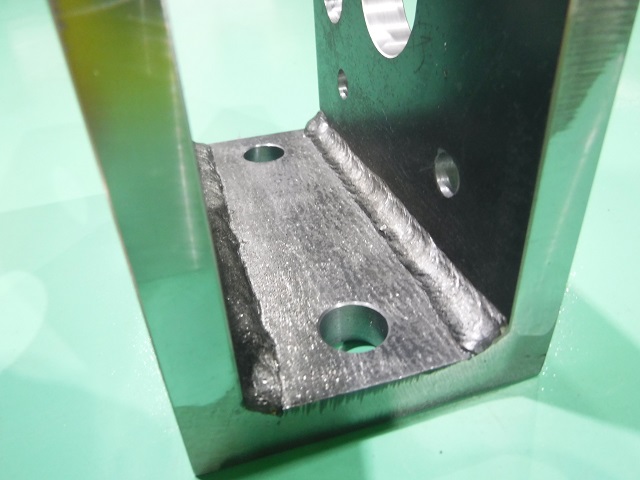

加工としましては、22mmの厚板を強固に溶接加工を行います。この時、溶接の熱で歪むので歪取りを行ってから機械加工工程、NCフライス機で切削加工、ボーリング加工、穴加工、タップ加工を行っています。加工の際、中央部にある穴はシャフトが入る軸受けになる事から、穴加工時は共開けの片側からの貫通加工を行っています。
当社では製缶板金、機械加工、溶接、塗装、組立まで社内で一貫製作しておりますので、製品精度に応じて加工手順、工程を社内で振り分けられる事で高い精度でも安定した品質精度を確保出来ます。"
