製品属性(仕様)

製品
分類
特注治具 業界輸送・搬送・マテハン
素材SS400 サイズH45×W67×D420
精度
板厚
高さ:0,+0.5 穴位置:±0.05 工程フライス・ボール盤・平面研磨

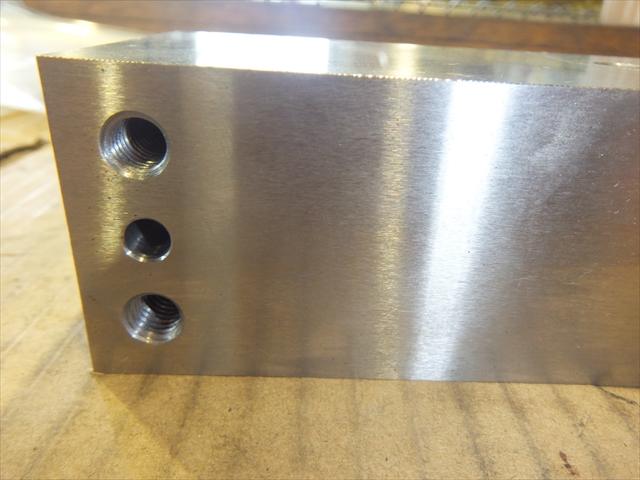

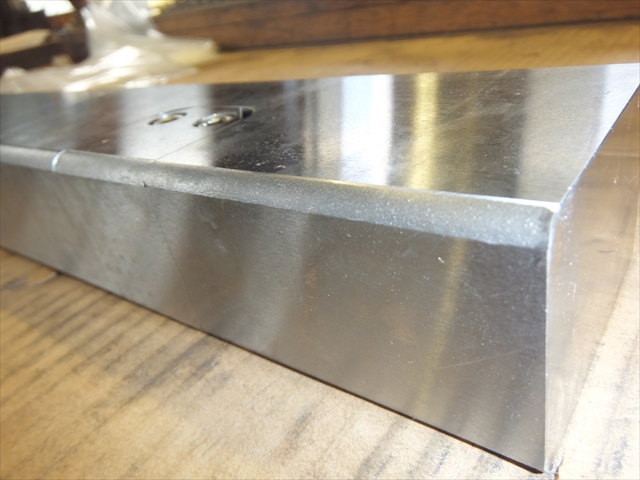

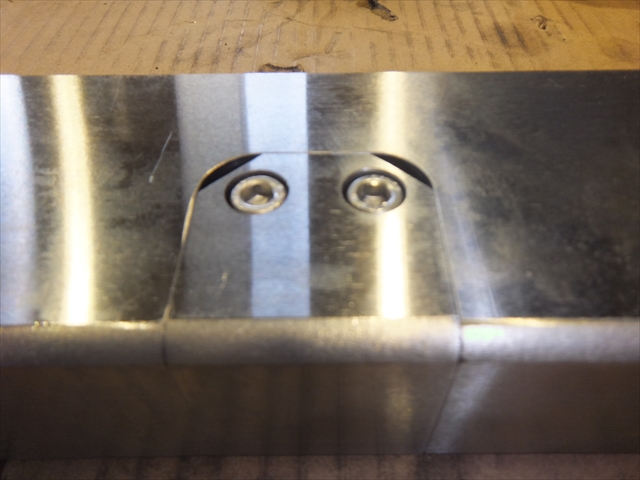

製品画像(様子)

特徴

 この機械加工品は、搬送装置に使用される設備パーツです。±0.05の公差であるピン穴を設け、2つの部品を組み合わせています。搬送用の設備パーツであるため、高い精度が求められています。そのため、2つの部品に段差ができないように平面精度を上げるために、全面研磨加工を行い平面度を出しています。また、研磨加工後には、ショットブラストを行っています。
