製品属性(仕様)

製品
分類
検査機 ステンレス ボス付きブラケット 制御装置 業界検査機
素材SUS304 サイズL219×W186×H42.6
精度
板厚
寸法公差 0~+0.1 工程C1複合機・TIG溶接・機械加工(前・後加工)

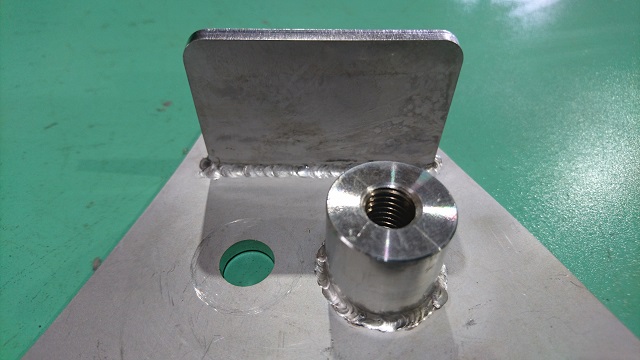

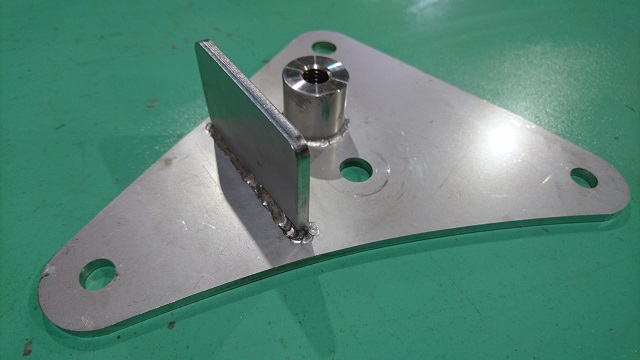

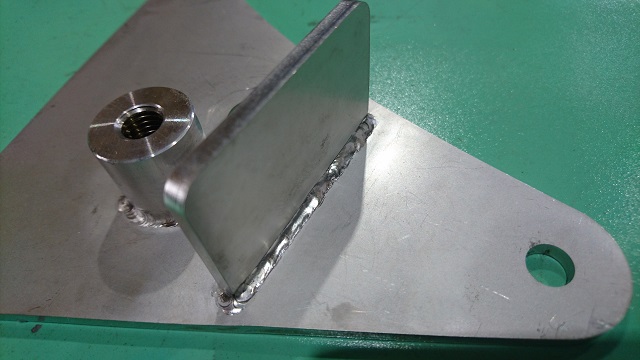

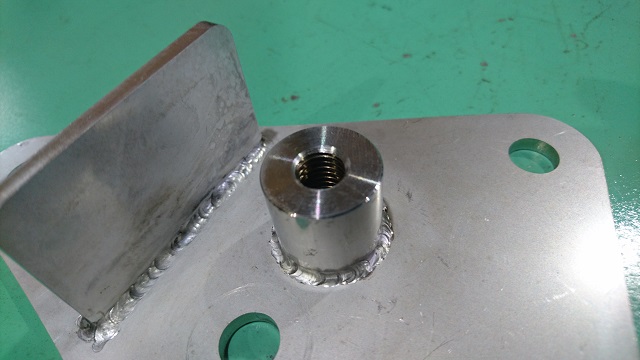

製品画像(様子)

特徴

この 検査機 に使用されるステンレス製 の ボス付きブラケットは社内で一貫加工製作された 機械組立 部品です。検査機にもSUS材を使用した部品が多くあります。機械組立に使用される部品に必要とされる、ステンレスの特徴の部品が錆びにくく耐食性が良い事、熱にも強く耐熱性が良い事、劣化しにくく耐酸化性が高い事から部品を清潔に保て清掃・メンテナンス性が良いSUS材を使用した機械組立部品が増えています。
加工の方は、C1複合機のクリーンカットで切断面に酸化被膜が発生しない様に窒素ガス使用にて切断を選定し加工を行っています。機械加工工程でボスの公差を加工してから部品同士を溶接工程のTIG溶接で強固に仕上げ、溶接焼けを除去します。最後にボスのM10タップを機械加工工程で加工を行い仕上げています。当社では社内で一貫加工製作を行っていますので精度の高い加工方法を選び、加工手順を決定し実施しています。
