製品属性(仕様)

製品
分類
特注治具 業界産業用装置
素材SS400 12t、φ65 サイズW65×L150×450
精度
板厚
一般公差 工程抜き・平面研磨・旋盤・ワイヤーカット・溶接・ボール盤

製品画像(様子)

特徴

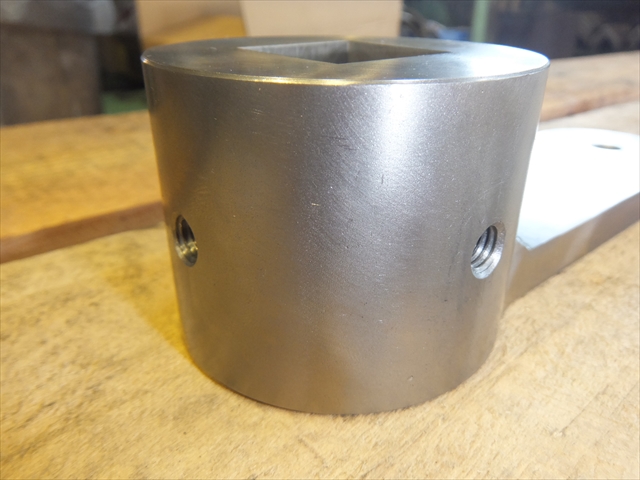

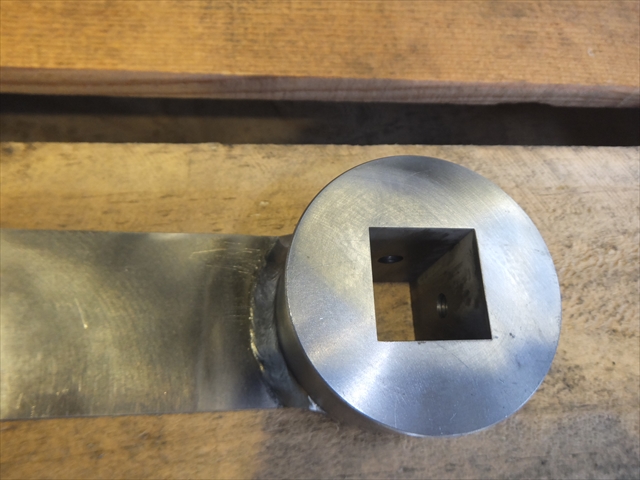

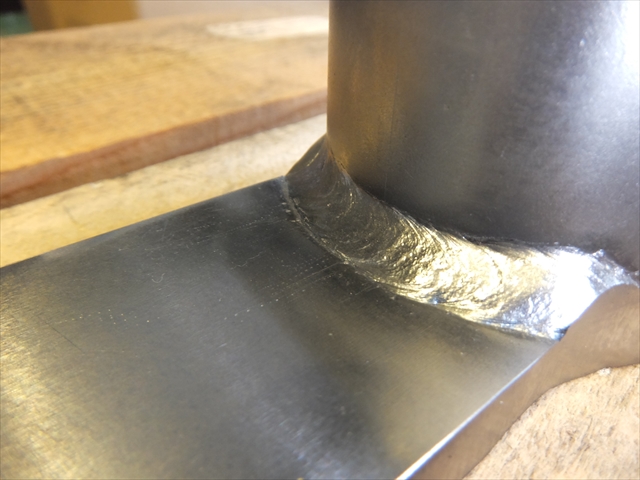

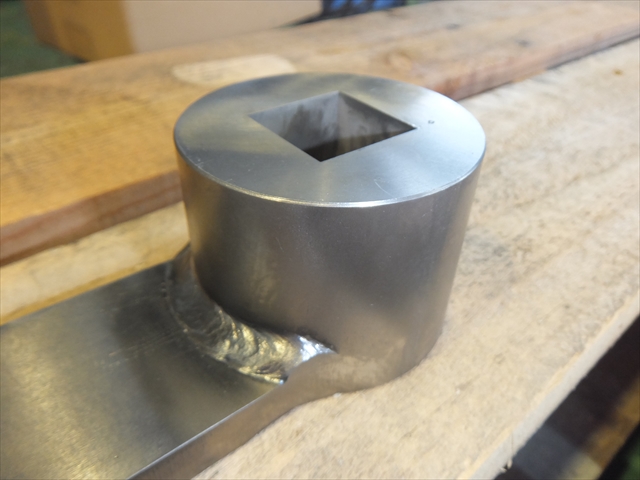

 この特注治具はプレートと丸材を溶接にて組み立てた機械加工部品です。丸材の中心にはワイヤーカットで加工した角穴があり、側面からボール盤にて穴あけ加工を行っています。また、当初はミガキ材の指示になっていましたが、ミガキ材を使用して溶接した場合はプレートに歪みが生じやすく、また、丸材との接触面を加工すると時間がかかってしまうため、黒皮材に材料変更して製作することで高品質なプレートを製作しました。
