製品属性(仕様)

製品
分類
産業機械制御装置架台 業界産業機械
素材SS400 サイズL2500×W950×H550
精度
板厚
溶接歪無き事 ±1.0mm 工程溶接・塗装・組立

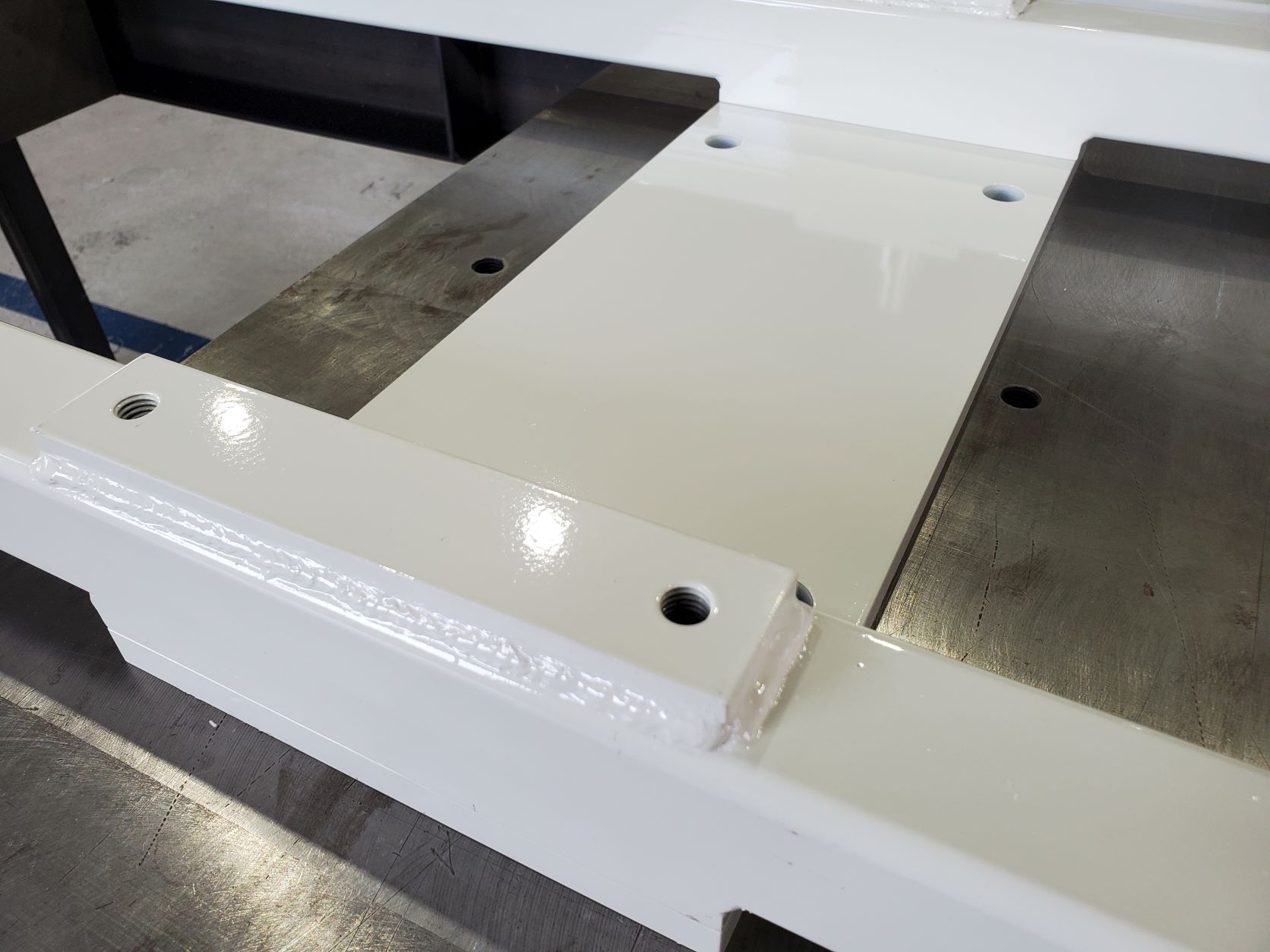

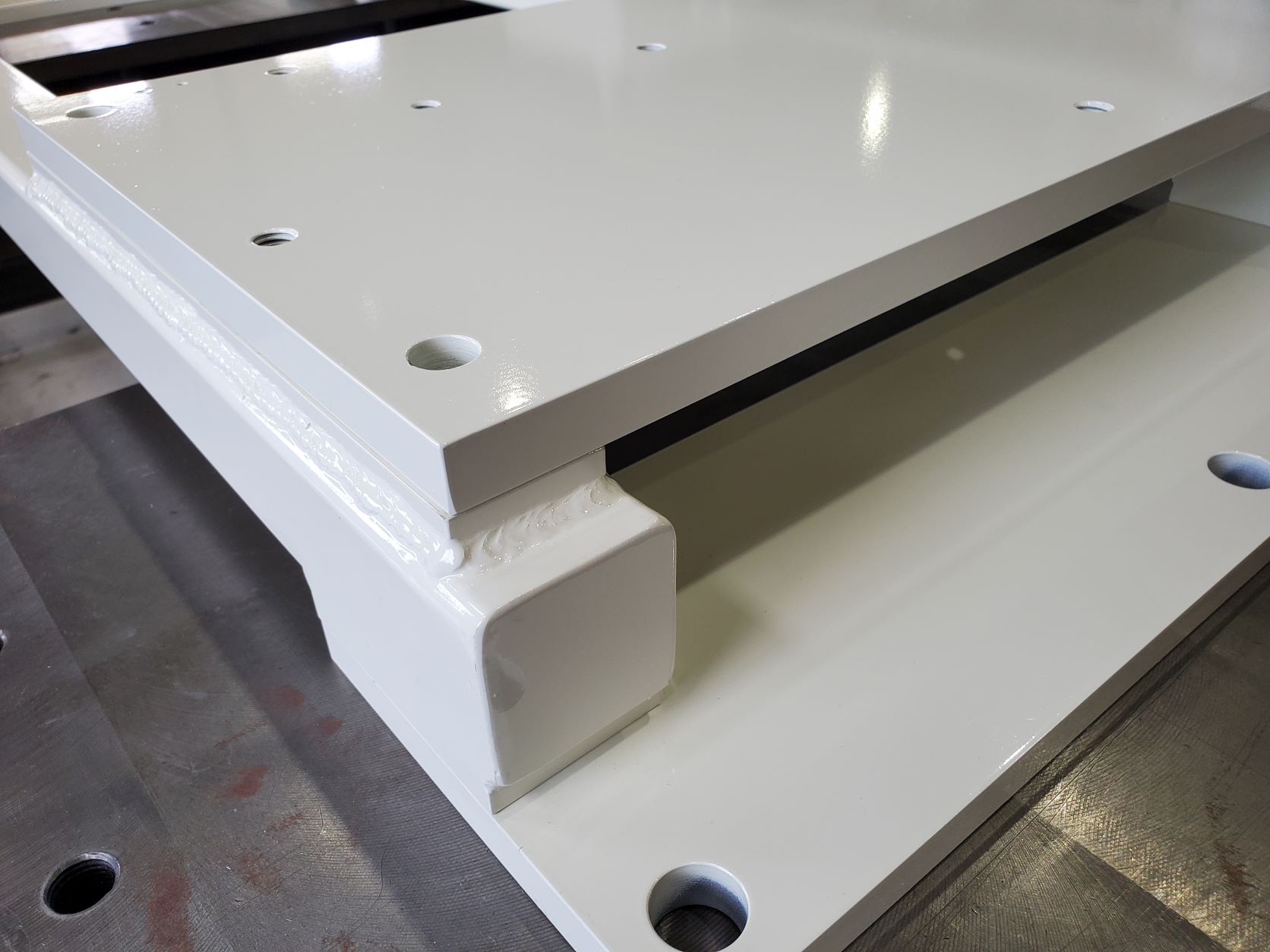

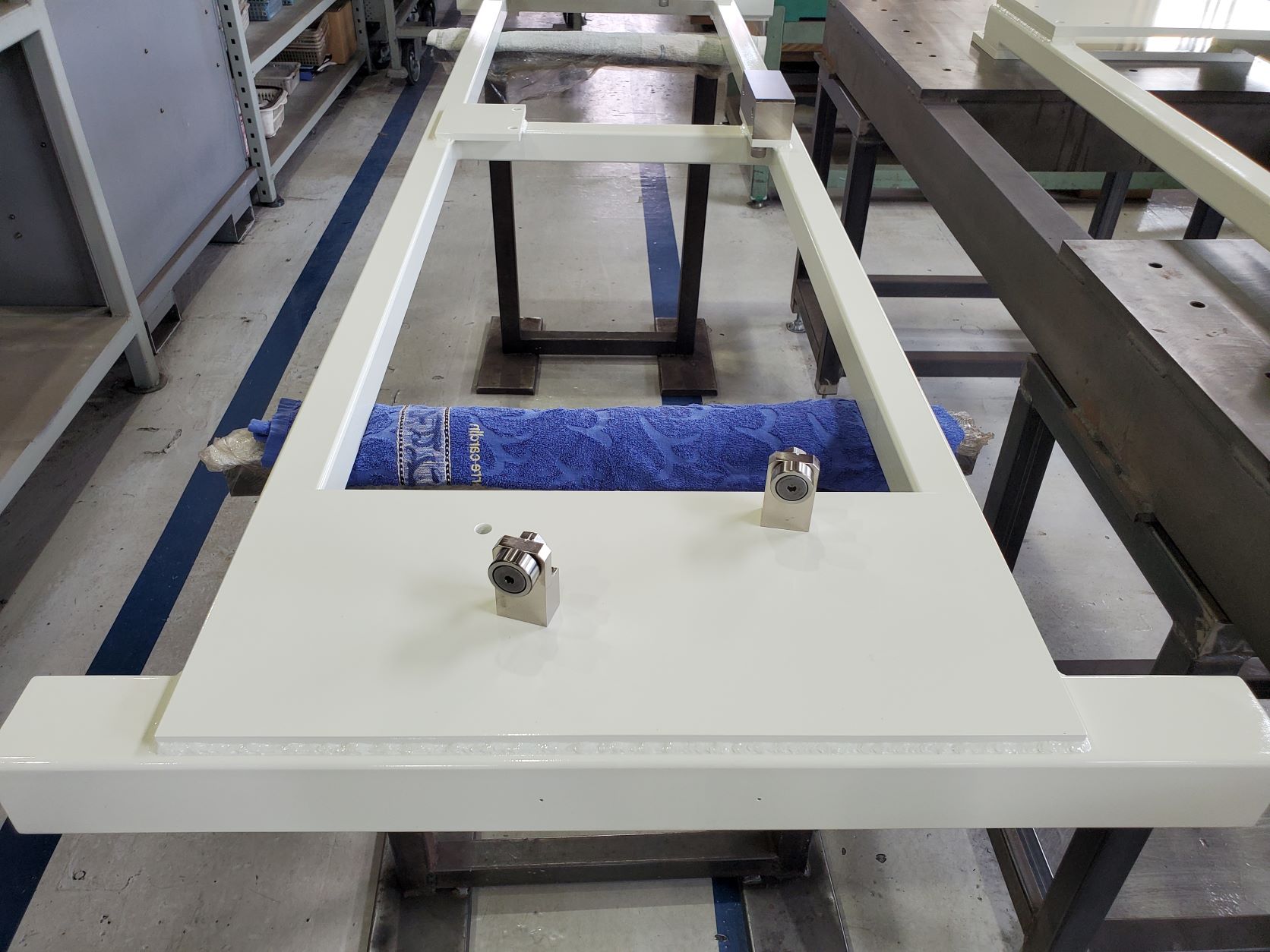

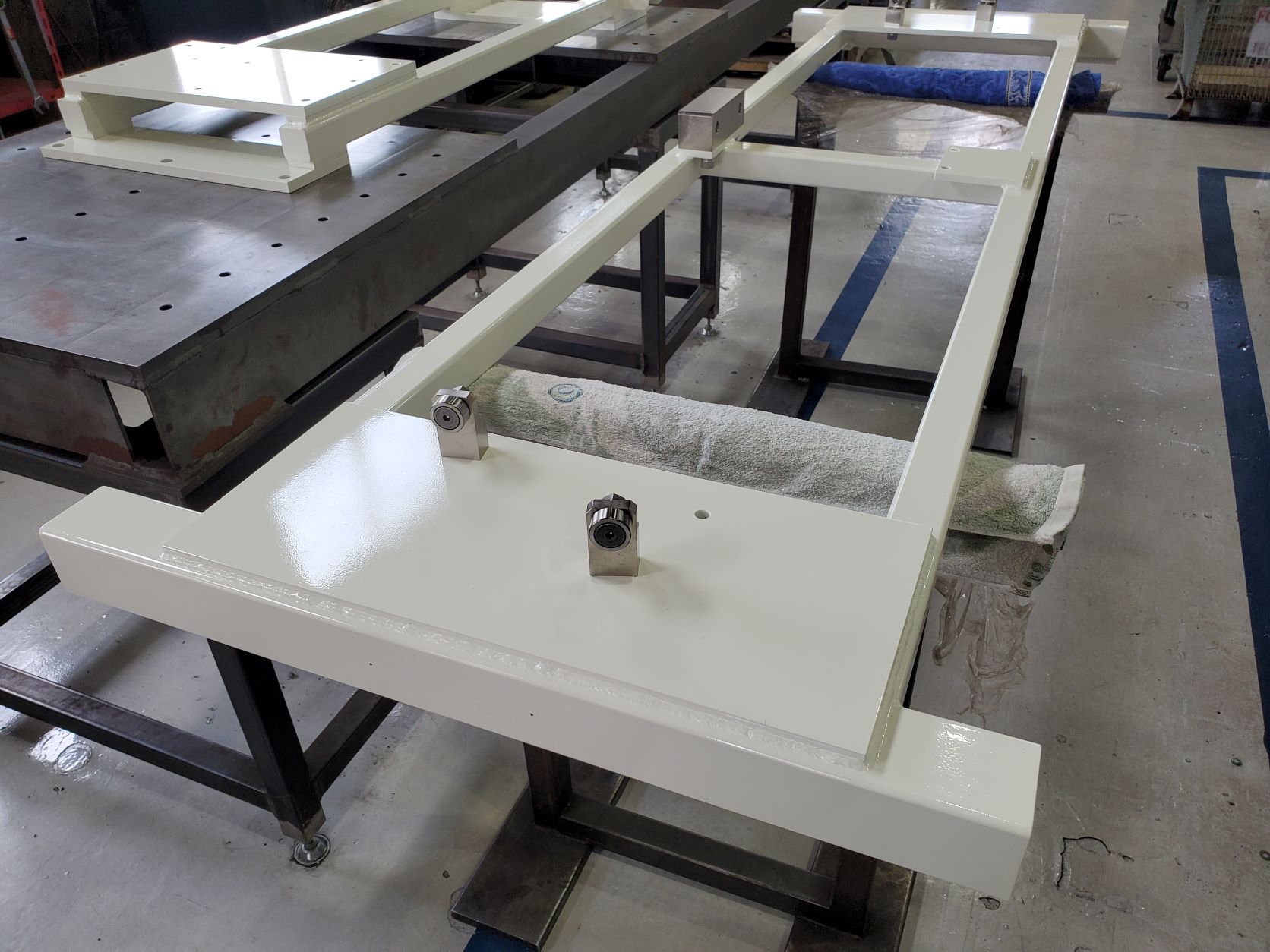

製品画像(様子)

特徴

この 架台 は50mm×50mm角パイプを使用して溶接組立を行った架台部品になります。この架台は歪に対する公差が±1.0mmになります。専用の治具を製作して溶接歪が軽減出来る様、加工を行っています。次に溶接組立を行う際はパイプ同士の接する面に開先加工を行い、より強固な溶接加工を行っています。開先加工は溶け込みを確保出来、部材同士の溶け込み面積を十分に確保出来るので溶接強度アップが可能となります。
当社では、抜き加工から曲げ、溶接、塗装、組立、機械加工まで社内一貫加工を行っています。
又、大型架台などの焼付塗装も対応しておりますので、加工方法、加工手順の見直し、工数削減でコストダウンなども含めたご提案させて頂きます。
