製品属性(仕様)

製品
分類
産業機械用検査治具ブラケット 業界産業機械
素材SS400鋼板 サイズL100×W100×H85
精度
板厚
±0.03 工程CO2溶接、機械加工、メッキ処理

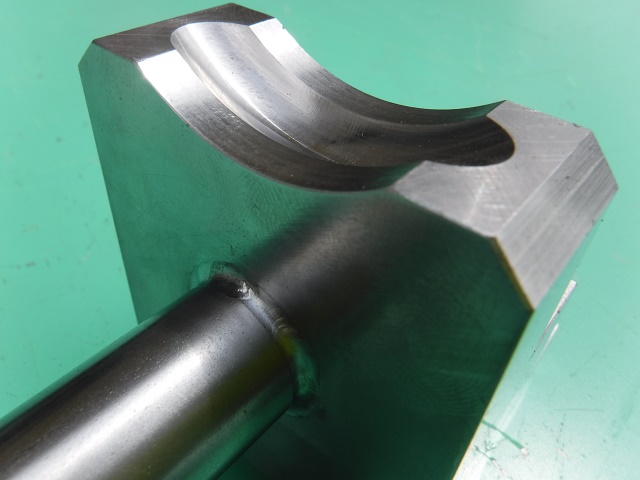

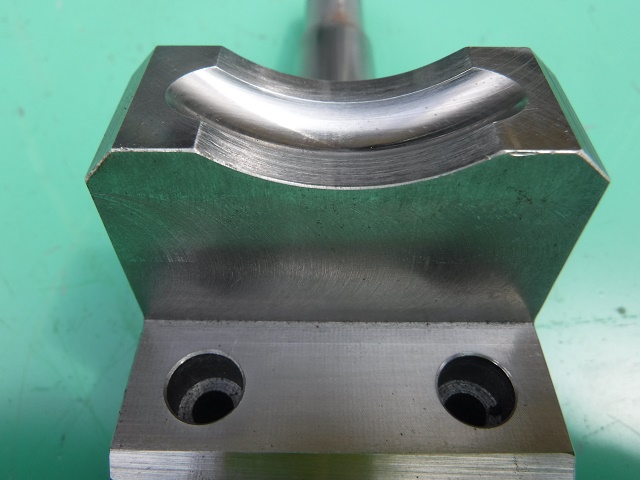

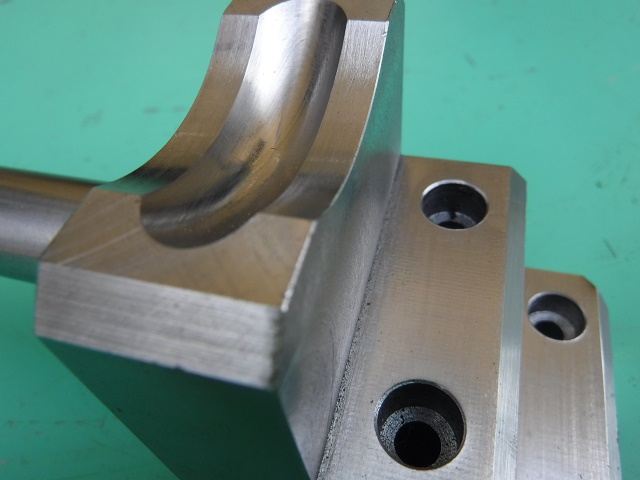

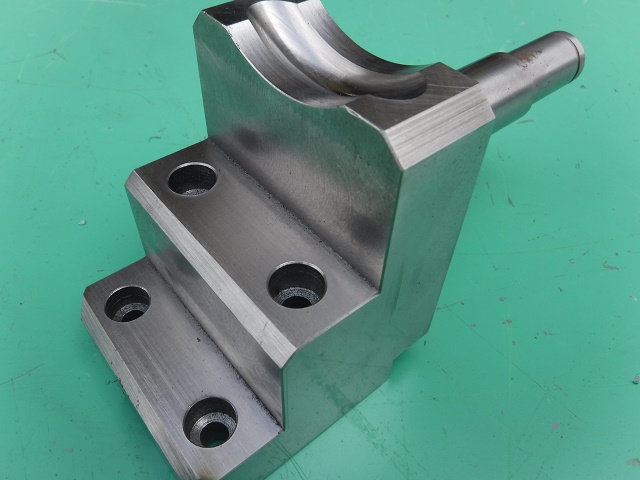

製品画像(様子)

特徴

この検査治具ブラケットは、溶接組立と機械加工を行った機械加工組立品です。このブラケットは産業機械で使用する検査治具になり、加工精度は±0.03に収めています。製品精度を出す為に、1つのブロックから切り出しを行い精度と強度を確保しています。この時の加工精度を出すポイントとして、ワーク固定時に階段状とザグリ穴の部分を同時加工しワーク固定回数を少なくしています。切削加工で確実に精度を出した後、R溝加工・キー溝加工・M6ザグリ穴の加工・ボスCO2溶接を行っています。機械加工のザグリ穴とは、ボルトを通す穴の事で、M6の場合、通し穴Φ6.4 ザグリ径Φ11 ザグリ深さ6.4mmに加工します。
