製品属性(仕様)
製品 分類 | カバー・フレーム・ボックス |
業界 | 輸送・搬送・マテハン |
---|---|---|---|
素材 | SS400 アングル |
サイズ | 2,500×1,600 |
精度 板厚 | t=6.0・L50×50=6 |
工程 | ユニットワーカー・レーザー・溶接・塗装・組立 |
製品画像(様子)
特徴

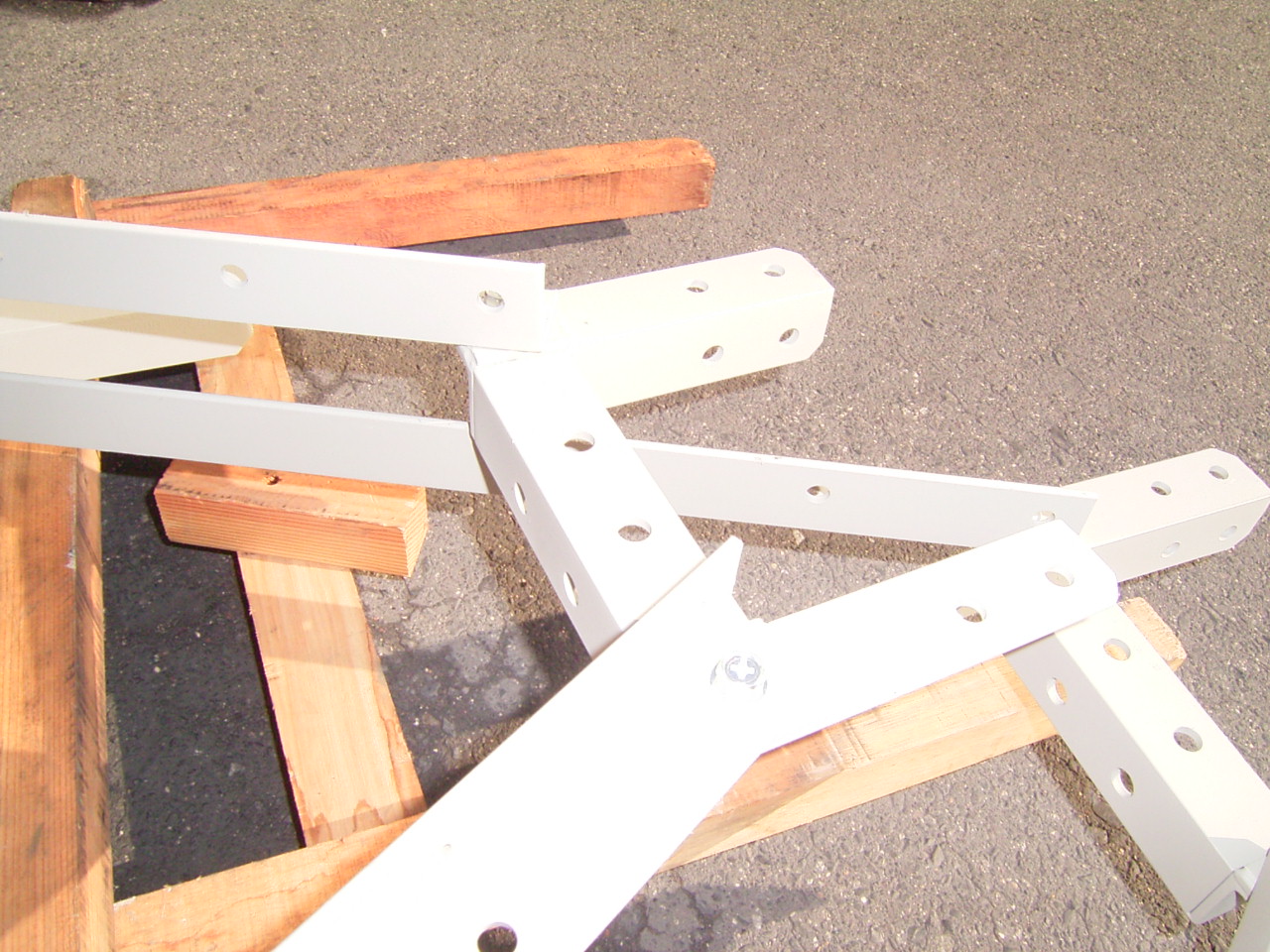

このアングル組立部品は、昇降機に使われているフレーム組立部品です。アングルはユニットワーカーで穴開け加工し、レーザーでC面加工・切欠け加工を行っています。そして、アングル溶接では半自動溶接機を用いて、プレートをアングルへ溶接したり、ナット・ズンギリボルトを溶接しています。また、塗装では吹き付け塗装を用いて錆止め塗装を施しています。

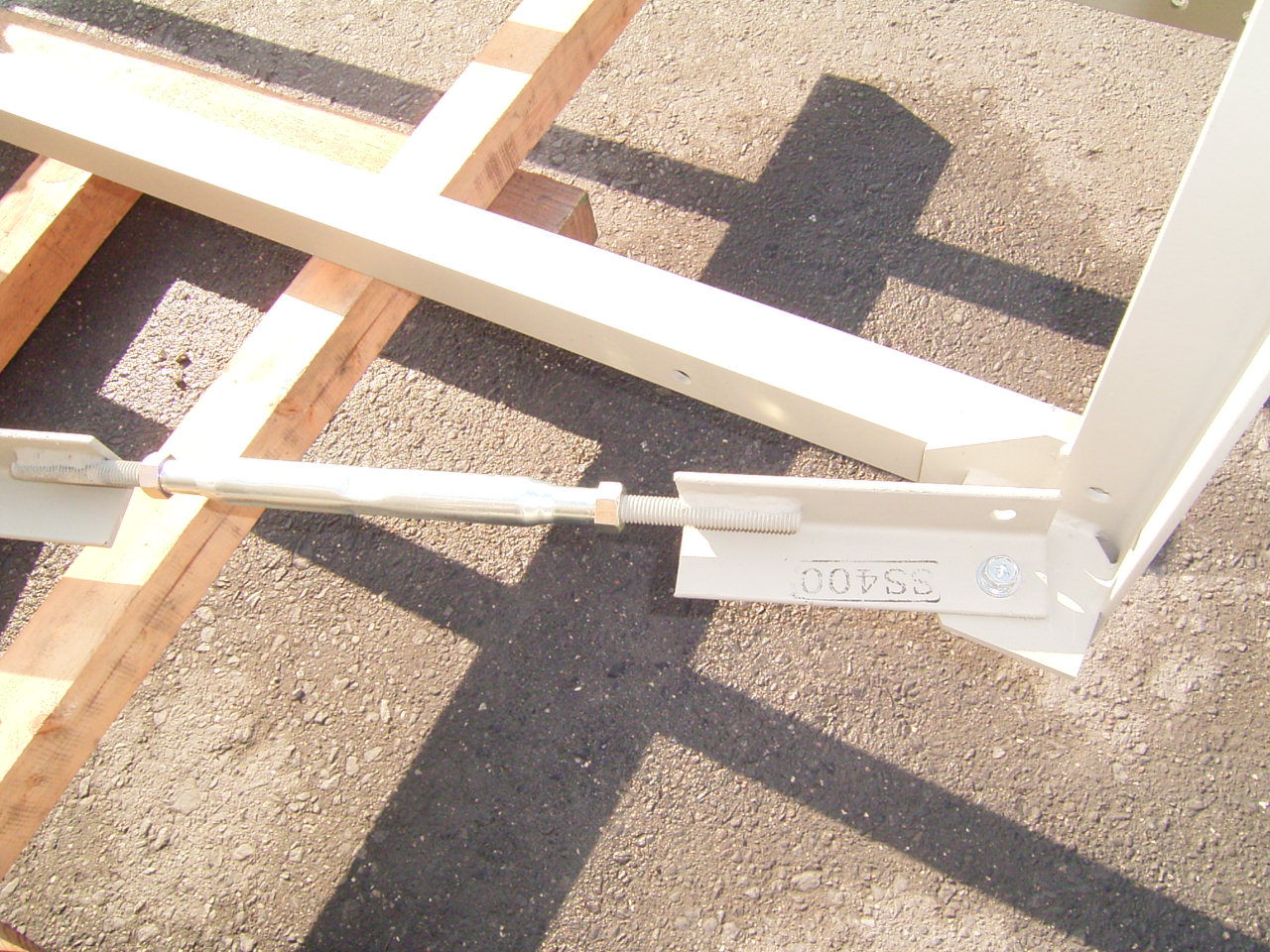

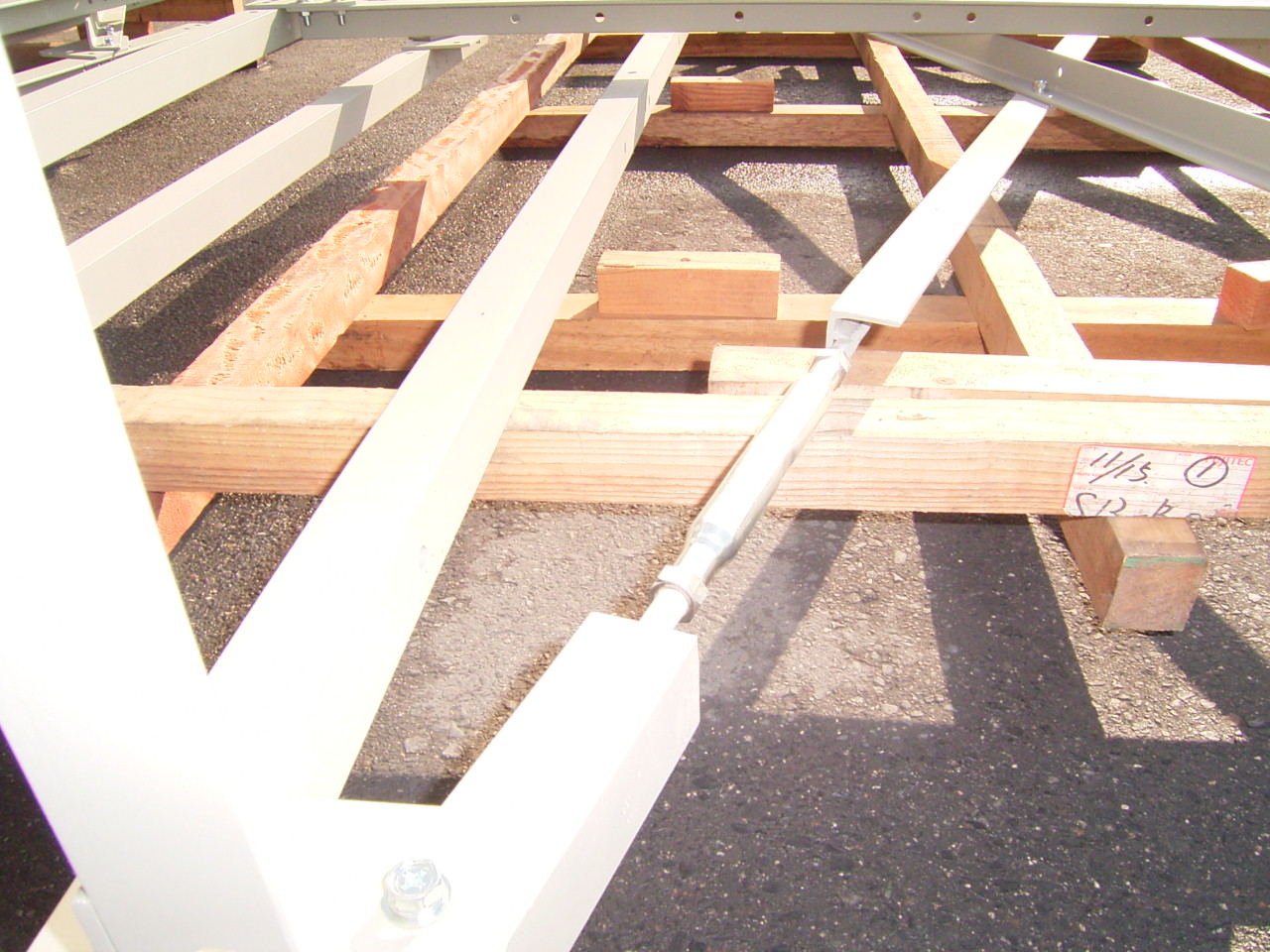

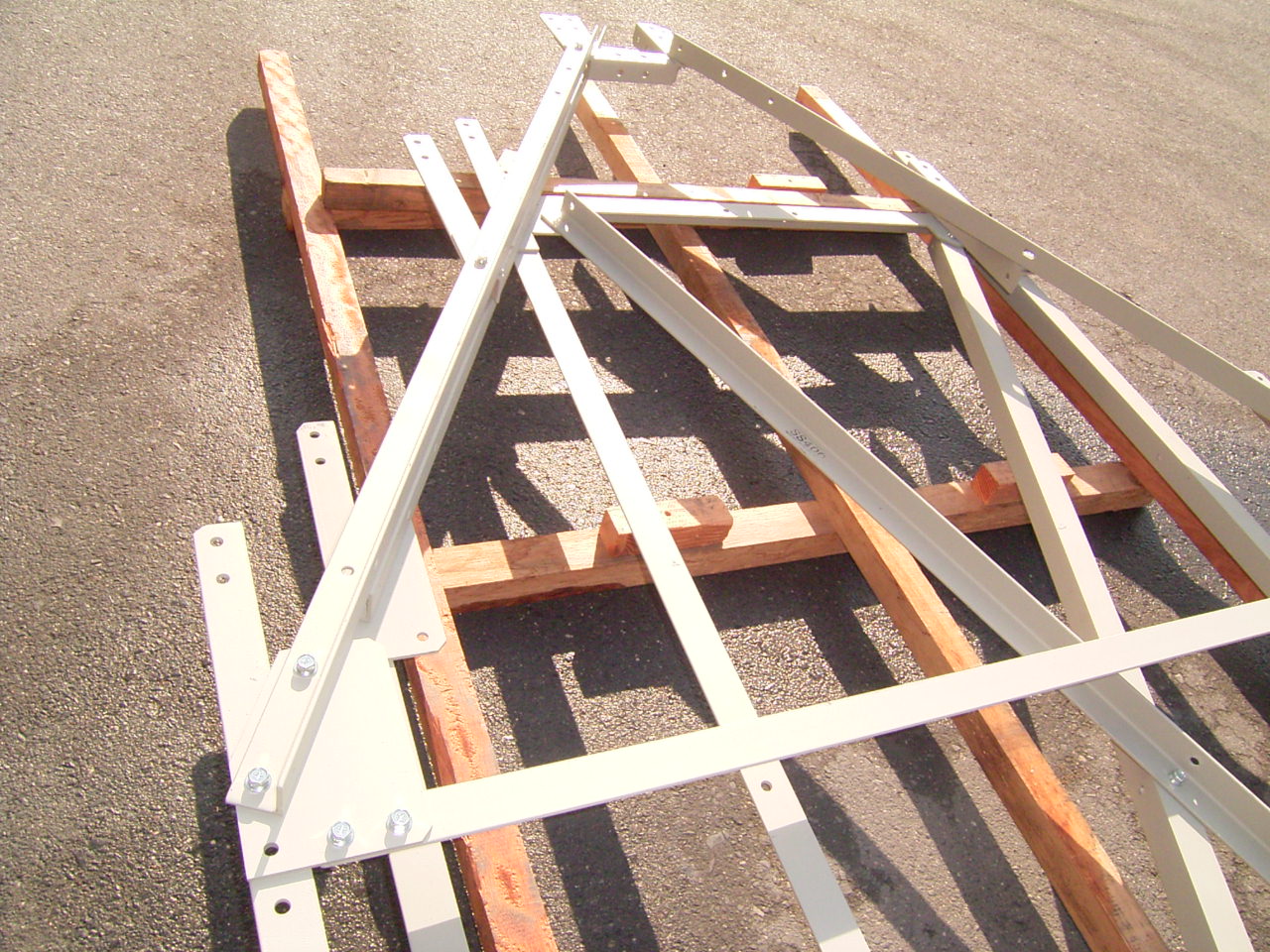

フレーム組立は各部分を六角ボルトで組んで行き、中央のアングルはクロスにしターンバックルを用いて引っ張ります。
