製品属性(仕様)

製品
分類

ベースフレームブラケット

 業界

輸送・搬送
素材

SS400鋼板

 サイズ

Ｌ1750×Ｗ110×Ｈ30
精度
板厚

ｔ＝4.5・6.0・9.0

 工程

レーザー・ボール盤・ブレーキ・ＣＯ2溶接・塗装

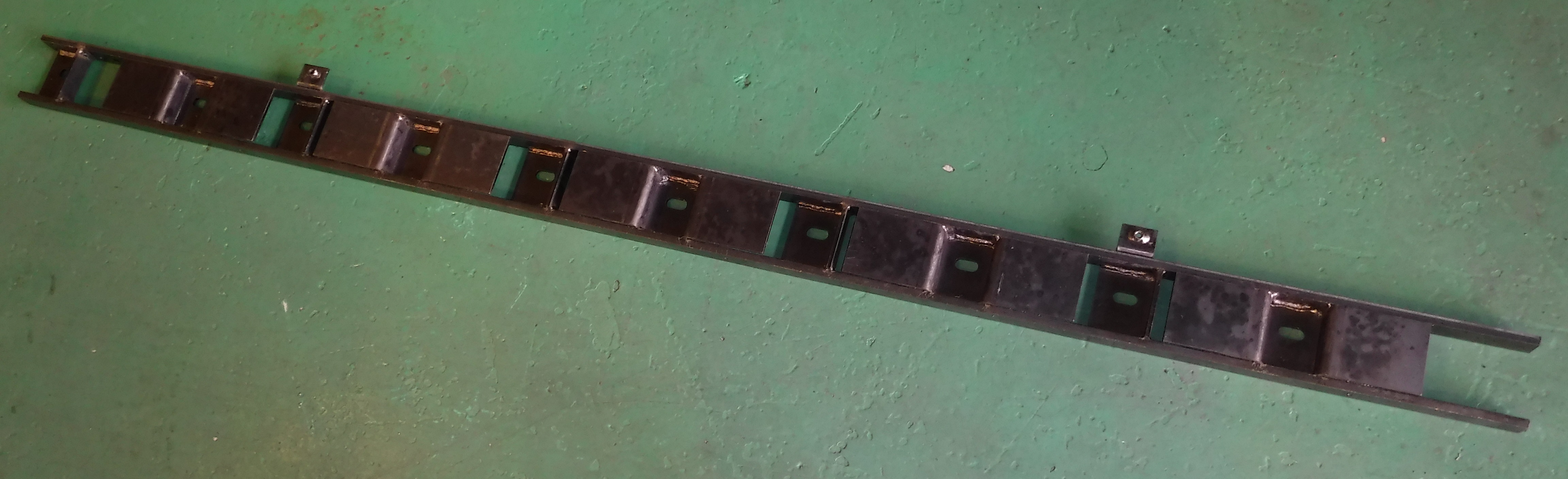

製品画像(様子)

特徴

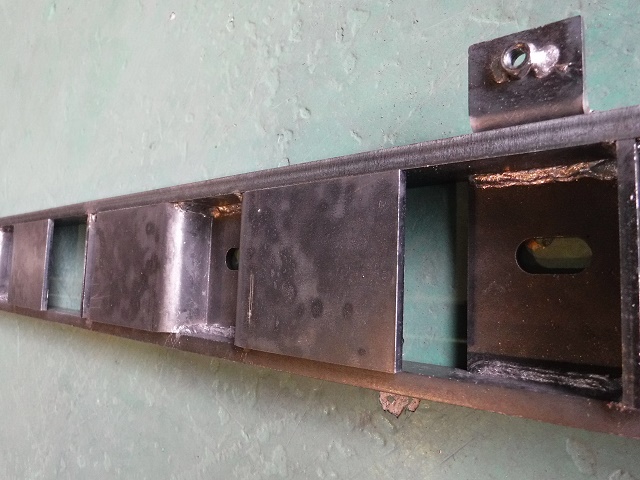

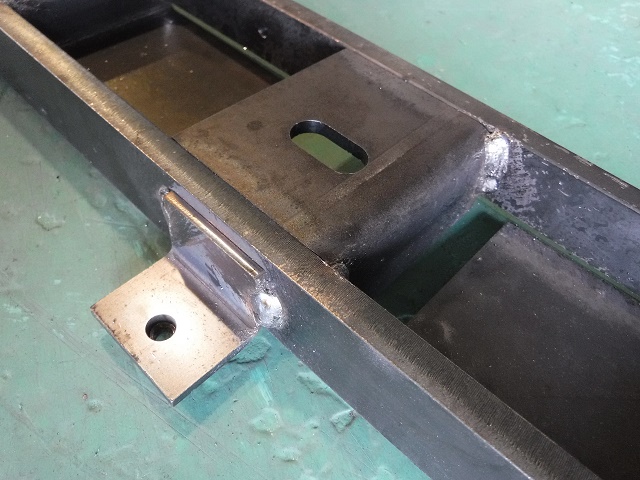

このベースフレームブラケットは、溶接組立を行った製缶板金溶接組立品です。このベースフレームブラケットは板厚t9.0mm厚のフラットバーにＭ5タップの下穴加工をレーザー工程で行い、M5タップ加工を5箇所行っています。そこへレーザー工程でt6.0mm・t4.5mm厚の子部品になるブラケットを抜き加工し、曲げ工程でハット曲げとL曲げの2種類を加工しています。

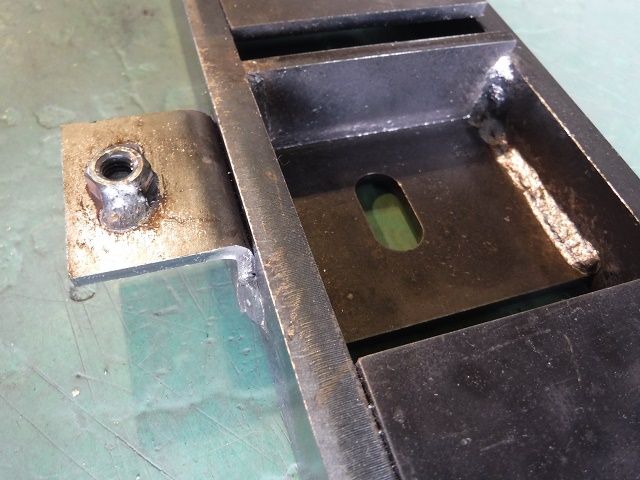

また、溶接工程で2種類のブラケットを各5個ずつM8のナット溶接と共にCO2溶接を行っています。ブラケットは全周溶接を行っているので溶接熱による歪みを1mm以内に収める為、CO2溶接後に歪みを取り除きます。このように抜き・曲げ加工から溶接・組立まで一貫加工を行っています。
