製品属性(仕様)

製品
分類

産業ロボット用架台

 業界

産業機械
素材

SS400

 サイズ

L1250×W950×H950
精度
板厚

溶接歪無き事

 工程

レーザー加工機・曲げ・溶接

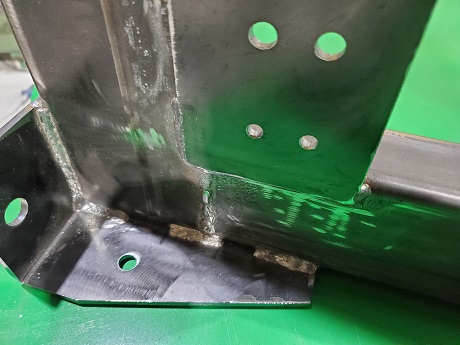

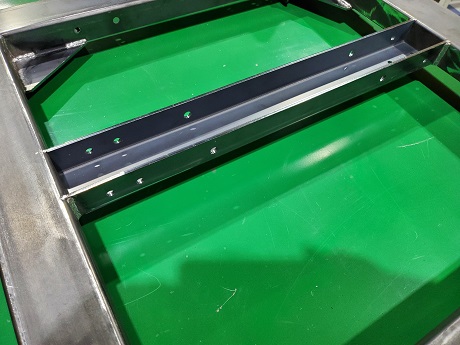

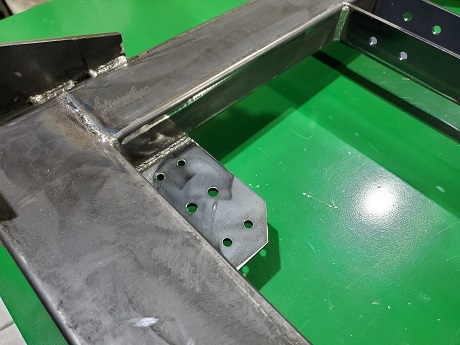

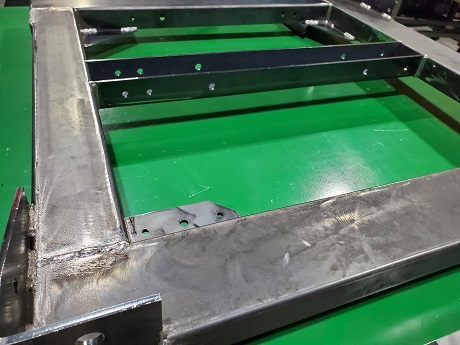

製品画像(様子)

特徴

この産業ロボット用架台 は、溶接組立部品です。この架台 は100mm×50mm角パイプを使用して溶接組立を行った架台部品になります。この架台 は使用される際に製品強度を必要とされる為、溶接組立を行う際はパイプ同士の接する面に開先加工を行い、より強固な溶接加工を行っています。開先加工は溶け込みを確保・溶接部の強度を上げるために、溶接を行う箇所の面の角を削り開先加工を行った面を部材に合わせると部材同士の溶接を行う面にはV型の溝が出来ます。このV型の溝を溶接加工し部材同士の溶け込み面積を十分に確保出来るので溶接強度アップが可能となります。
当社では製缶・板金溶接など、抜き加工から曲げ、溶接、塗装、組立、機械加工まで社内一貫加工を行っているので、加工方法、加工手順を見直し、工数削減でコストダウン出来るご提案が可能です。
