製品属性(仕様)

製品
分類

成形装置架台

 業界

産業機械
素材

SS400

 サイズ

L870×W1000×H900
精度
板厚

16mm

 工程

抜き,曲げ,フライス,タップ,溶接,塗装,最終検査,

製品画像(様子)

特徴

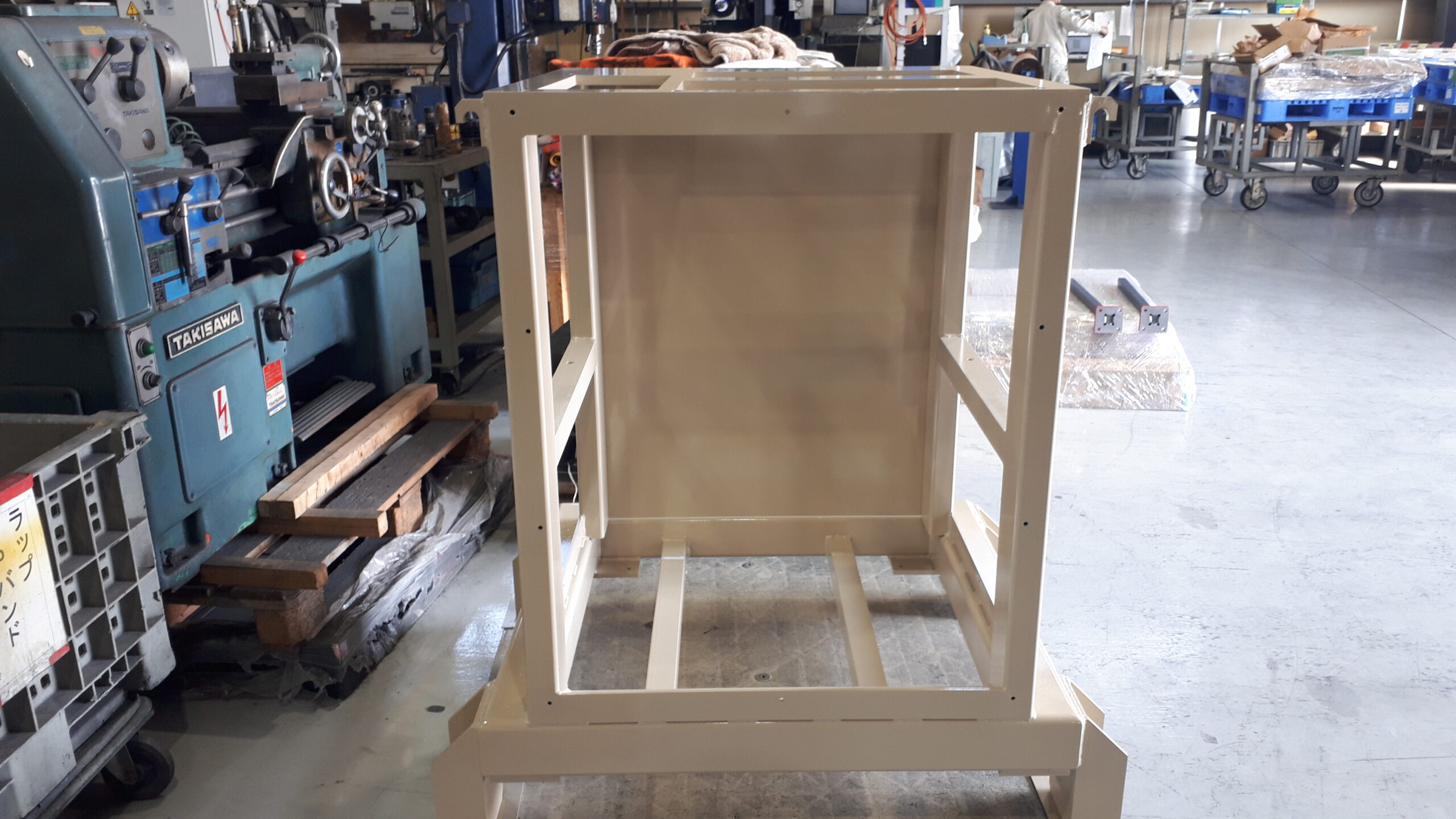

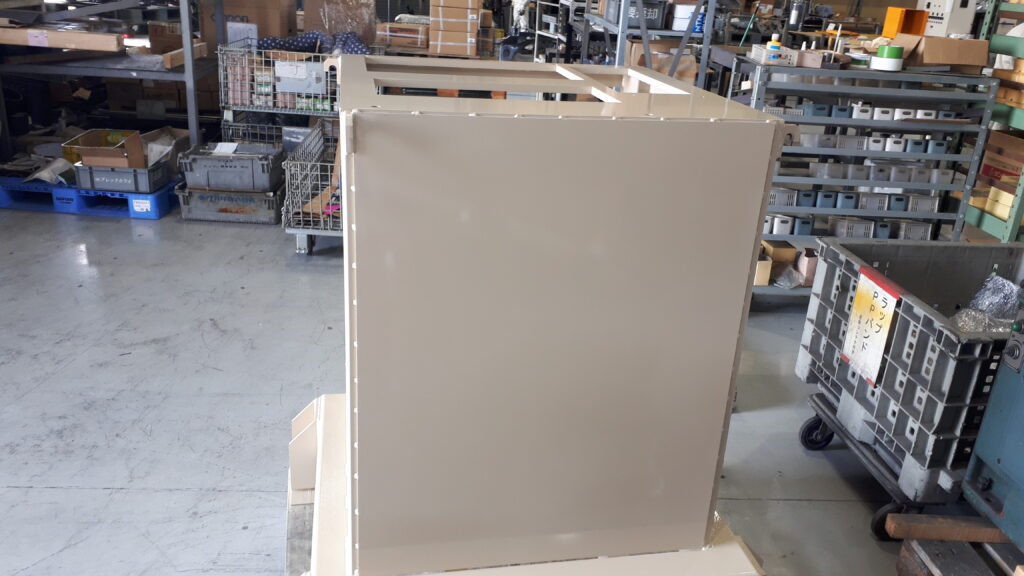

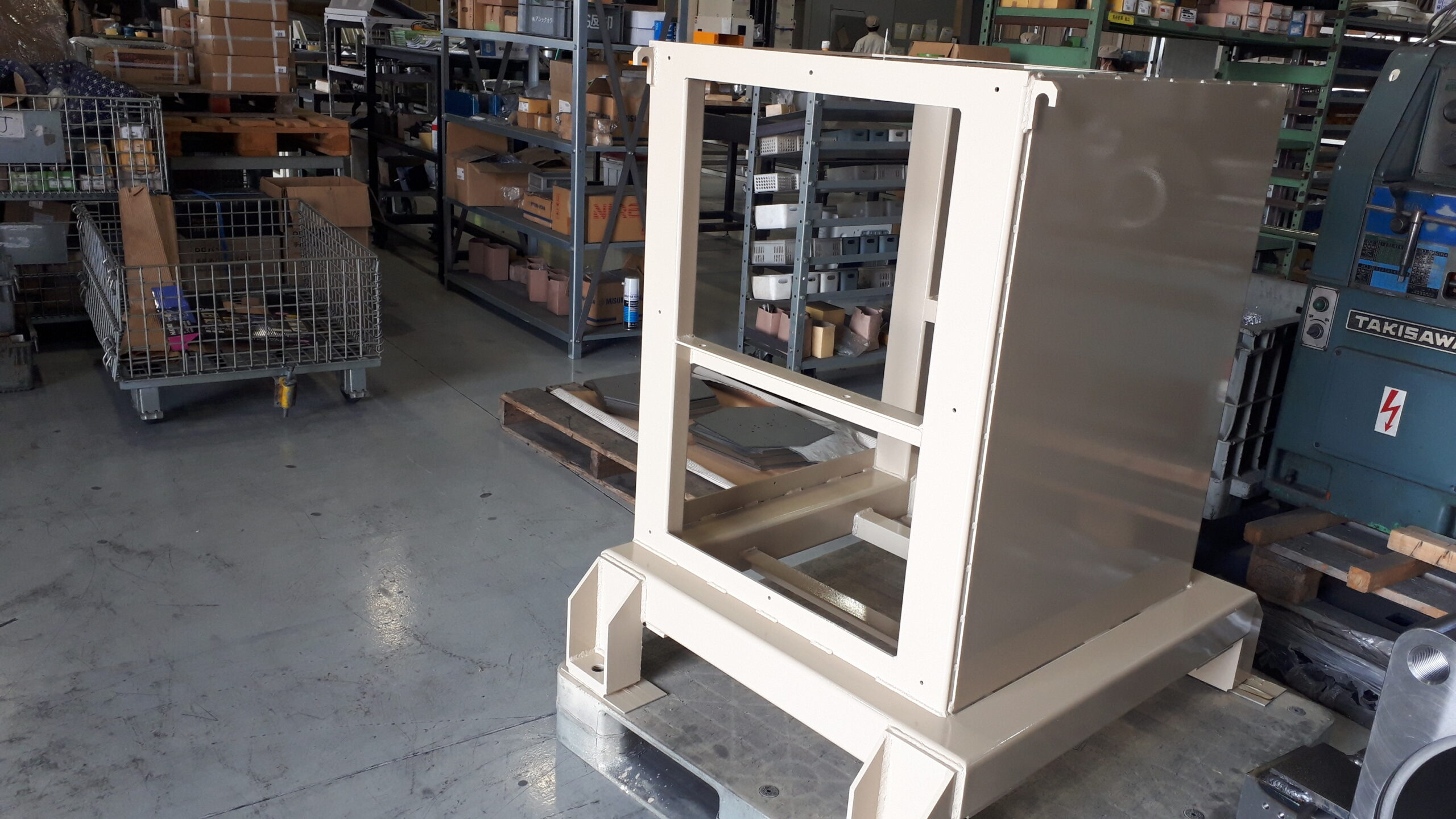

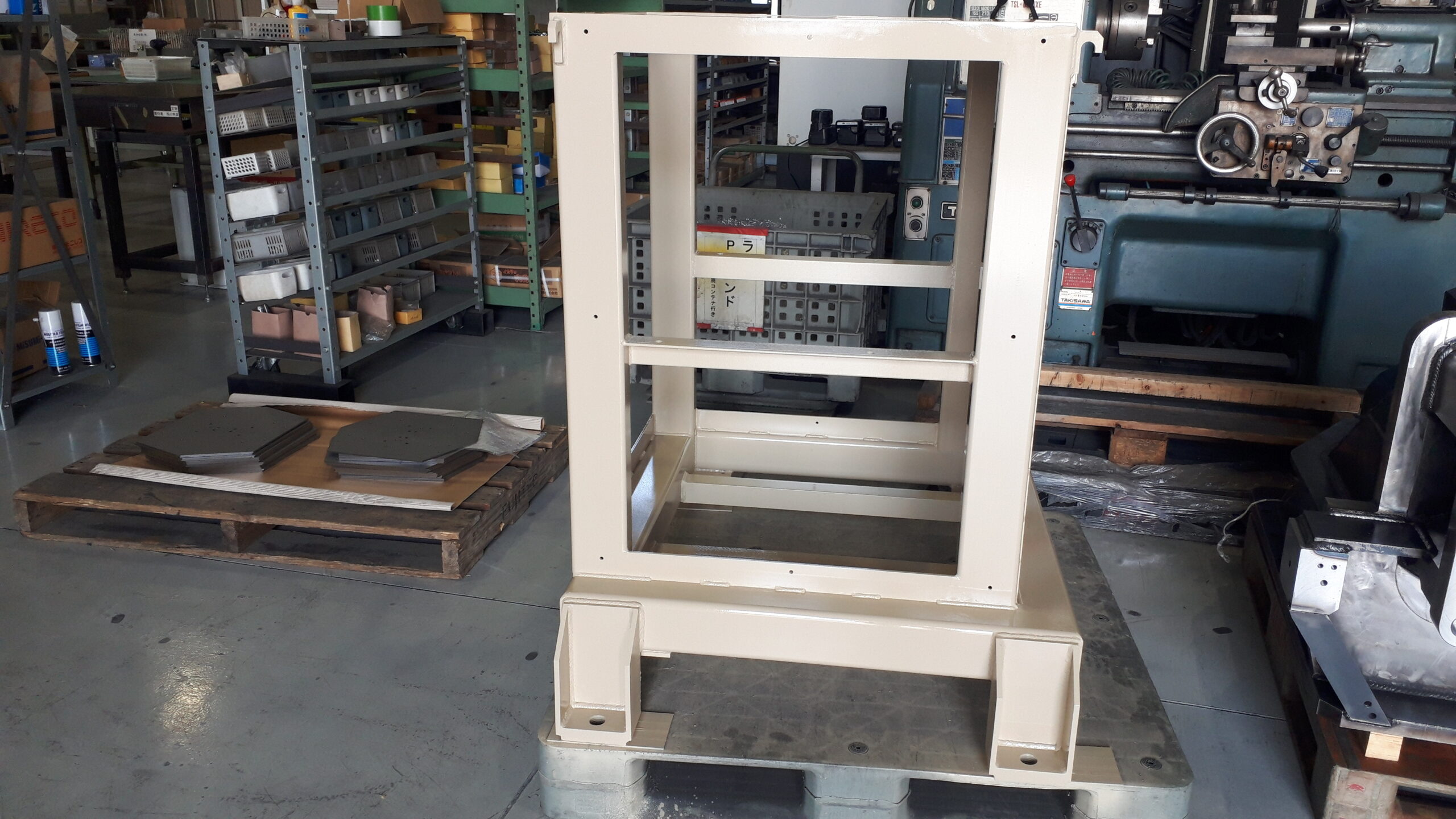

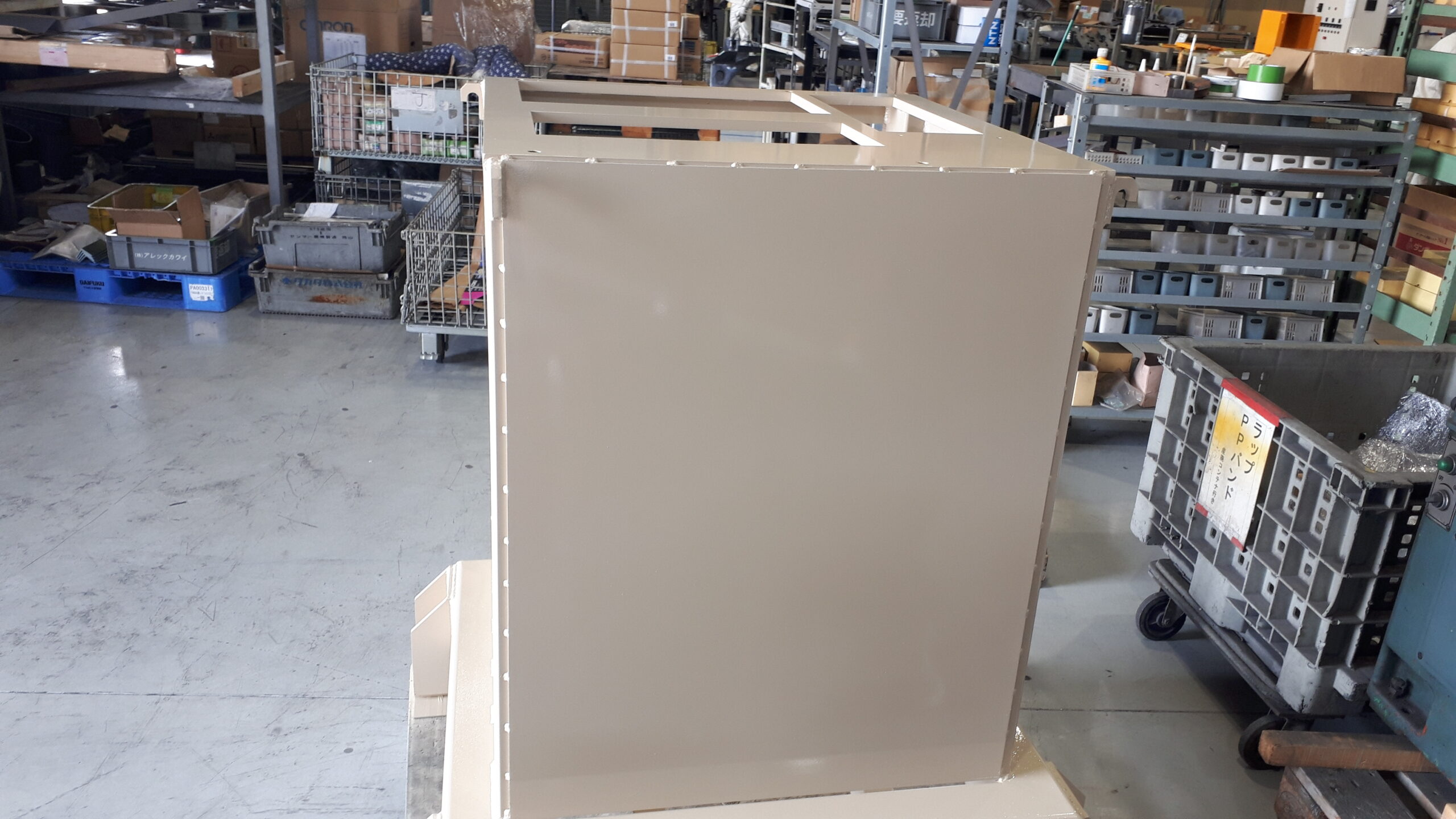

こちらの製品は、プラスチックを成形する装置の架台です。まずは溶接を行う支柱部のアングルや取り付けるプレートへの穴開けやタップなどを行います。次に土台部分を形成し、4本の支柱を立てて、天板を取り付けます。その後は、間にあるアングルや土台下のプレートを取り付けていき、足の部分と上のフックを取り付けます。溶接は、直角度と平行度が出るように調整を行い、ピッチ溶接で歪みが出ないようにしています。全周溶接によって溶接の距離が長くなると歪みが生じるので、ピッチ溶接にすることで、歪まないようにしています。架台の製作実績も豊富な当社へ是非お問い合わせ下さい。
