製品属性(仕様)

製品
分類

安全機取付架台

 業界

昇降機
素材

SS400鋼板

 サイズ

1750ｍｍ×340.5ｍｍ
精度
板厚

6.0ｔ/4.5ｔ

 工程

複合機（抜き・タップ）/ブレーキ/溶接/塗装

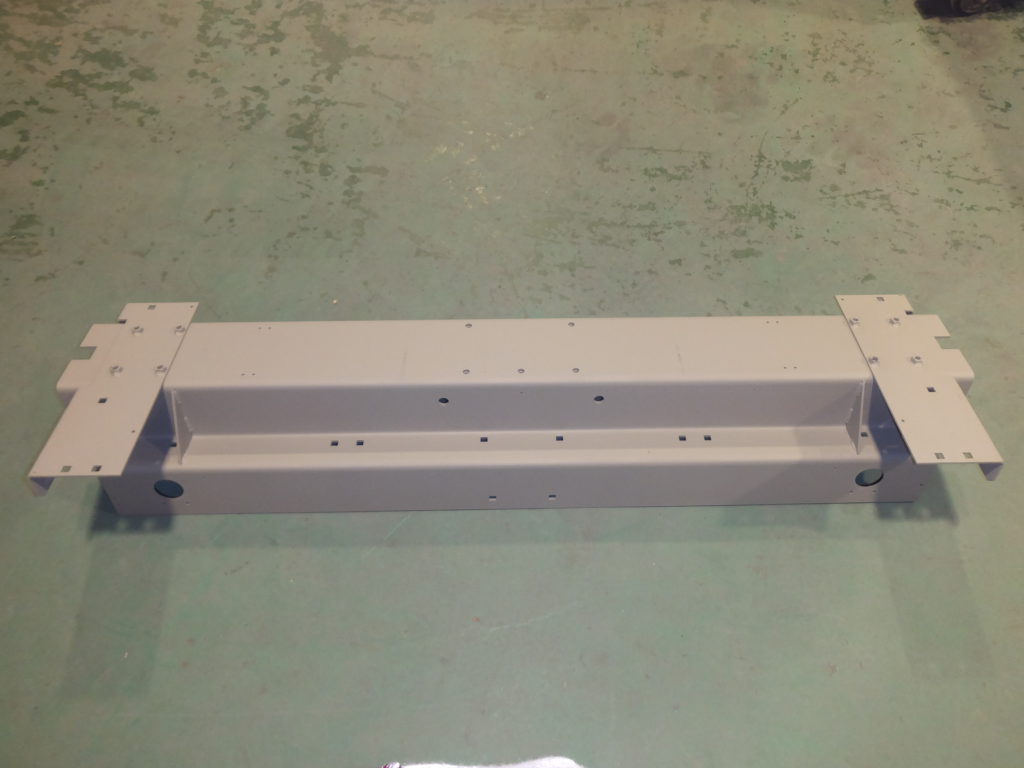

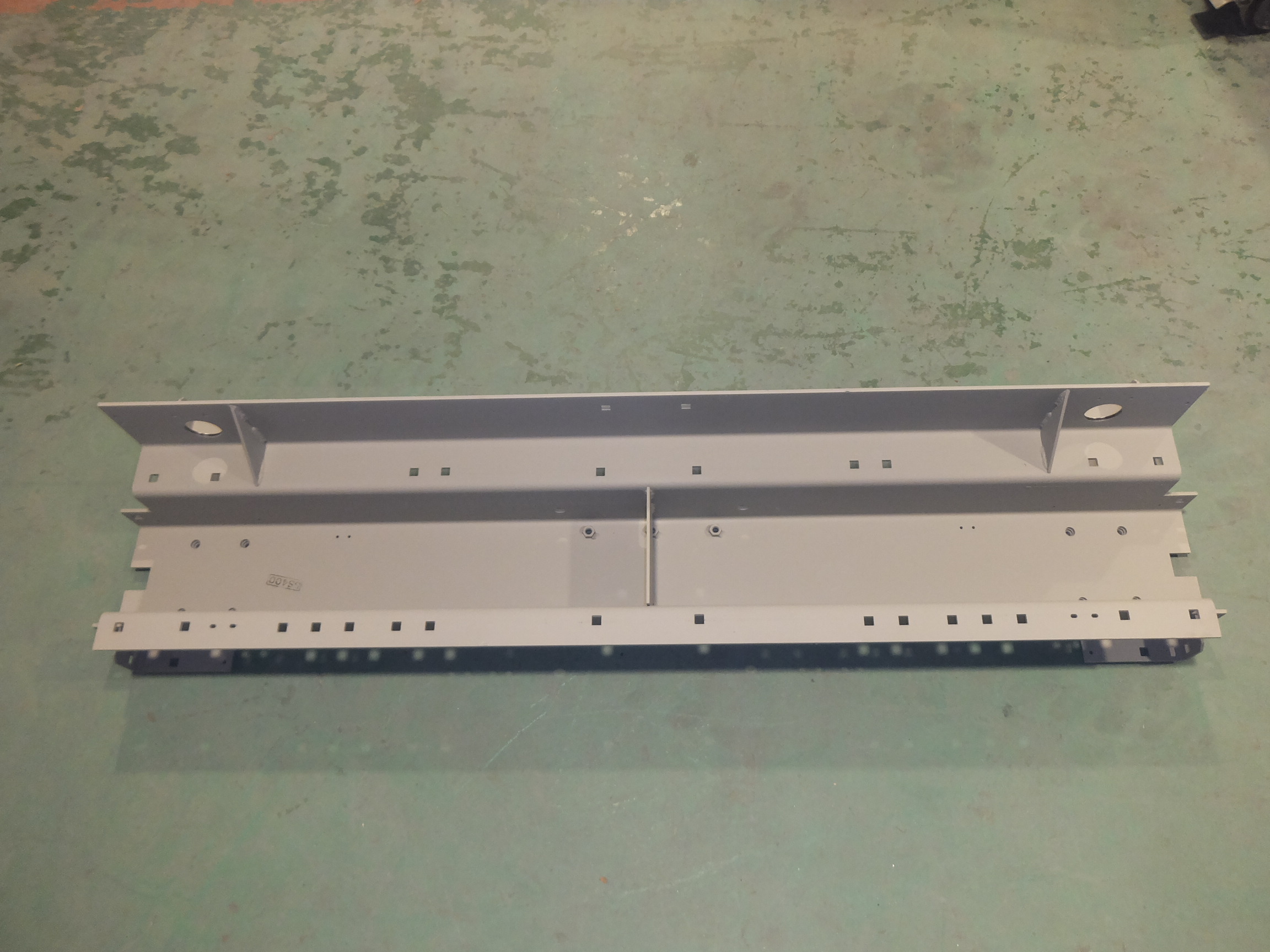

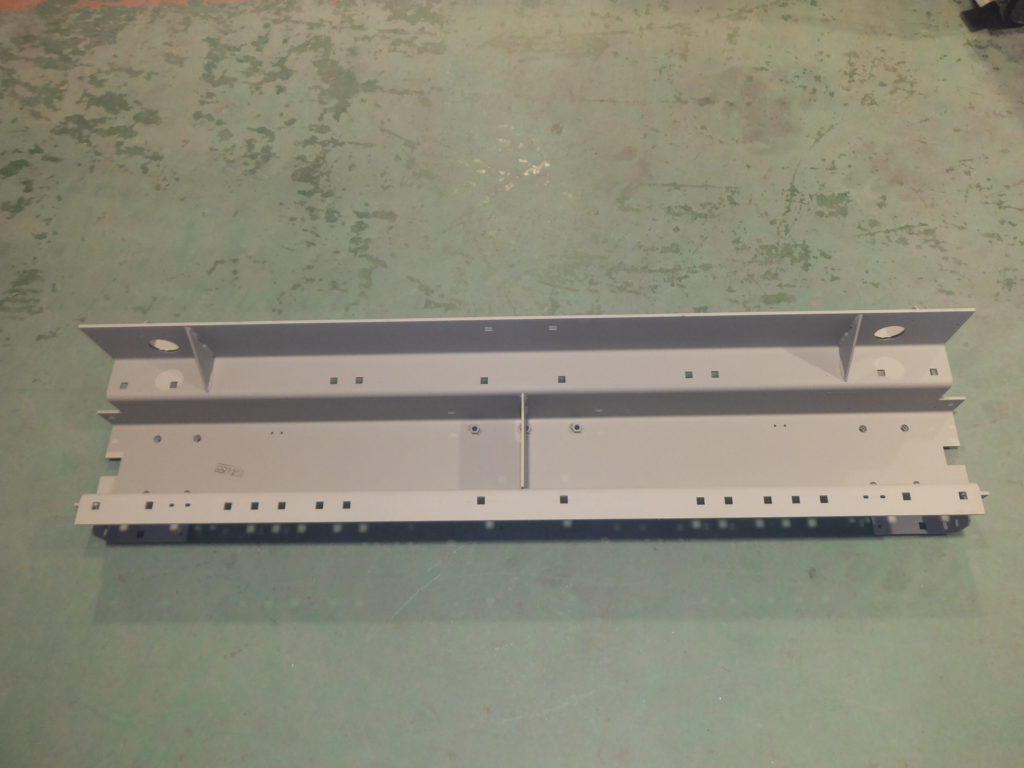

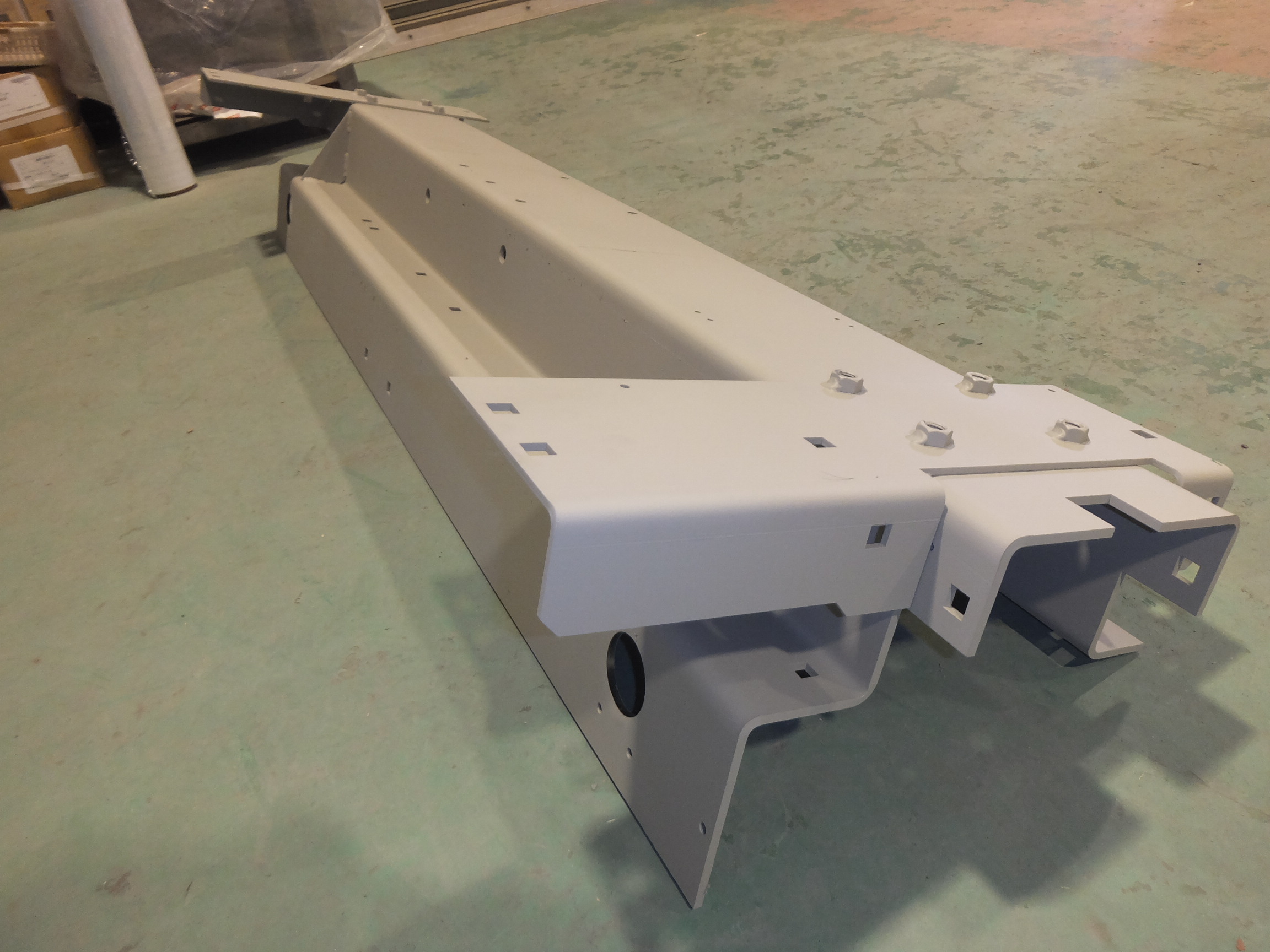

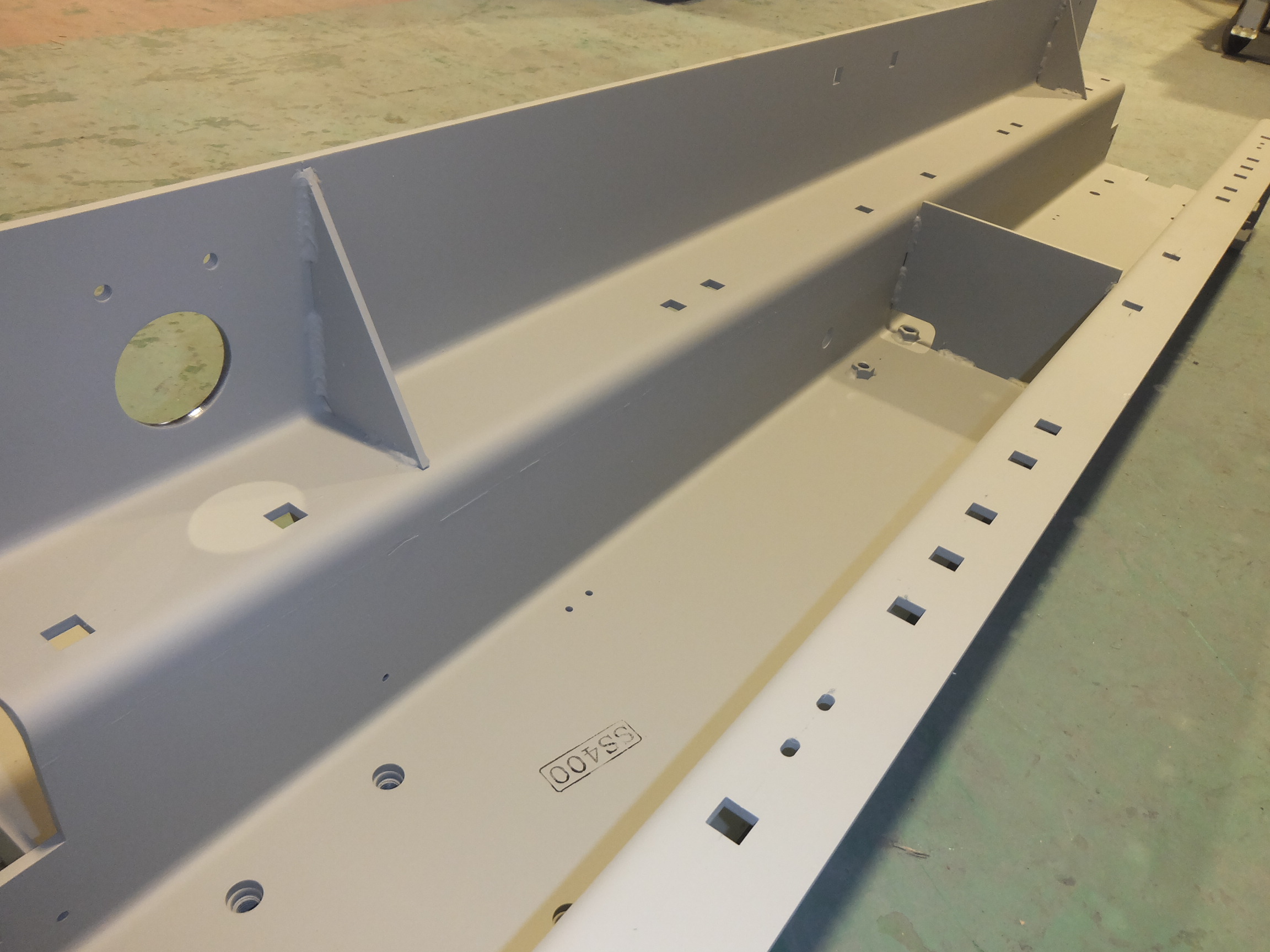

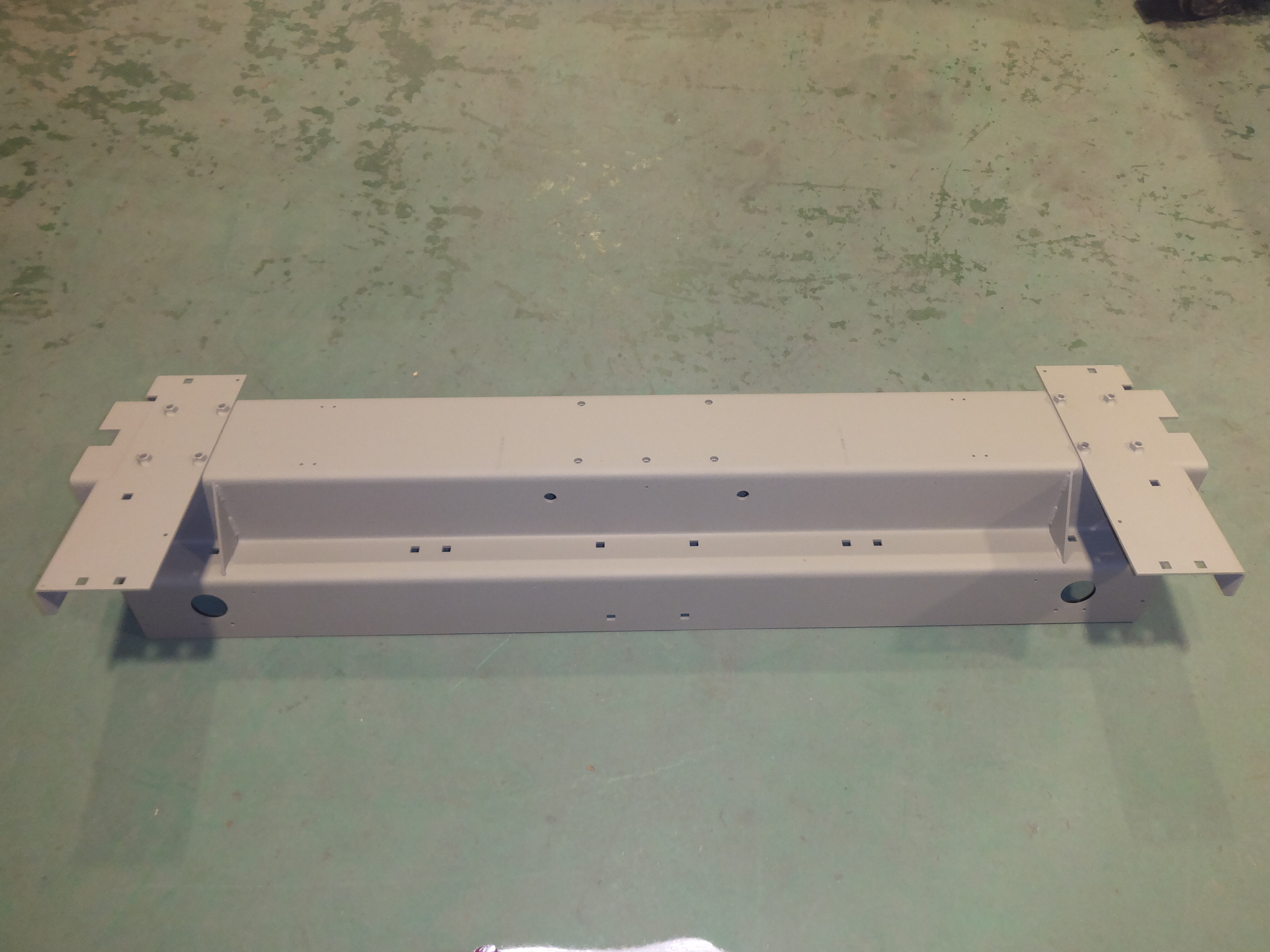

製品画像(様子)

特徴

この安全機取付架台は、エレベーター（昇降機）のカゴ下部分に取付られる板金溶接組立品です。架台本体には6.0ｔ、両端のガセットブラケット・溶接リブには4.5ｔを使用し、3つの板金部品で構成されています。抜き工程は全部品を複合機で加工し、安全機取付架台のサイズが1,750ｍｍと大きいため、タップ加工も複合機で抜き加工と同時に加工しています。また、曲げ工程では内R指定でV40R6で加工しています。なお、曲げの寸法にも公差が設けてあり、立ち上げ部分には±0.5ｍｍ、全長寸法にも＋1ｍｍ－0.5ｍｍの公差が設けてあります。架台の溶接組立は半自動溶接を用いてブラケット溶接を2箇所、リブ溶接を5箇所、ナット溶接を13箇所行っています。その後、表面処理で錆止めを吹き付け、塗装しています。
