製品属性(仕様)

製品
分類

カバー・フレーム・ボックス

 業界

輸送・搬送・マテハン
素材

SS400/SECC鋼板

 サイズ

L550×W400×H112
精度
板厚

ｔ＝0.8・1.2・4.5

 工程

レーザー・複合機・ブレーキ・塗装・組立

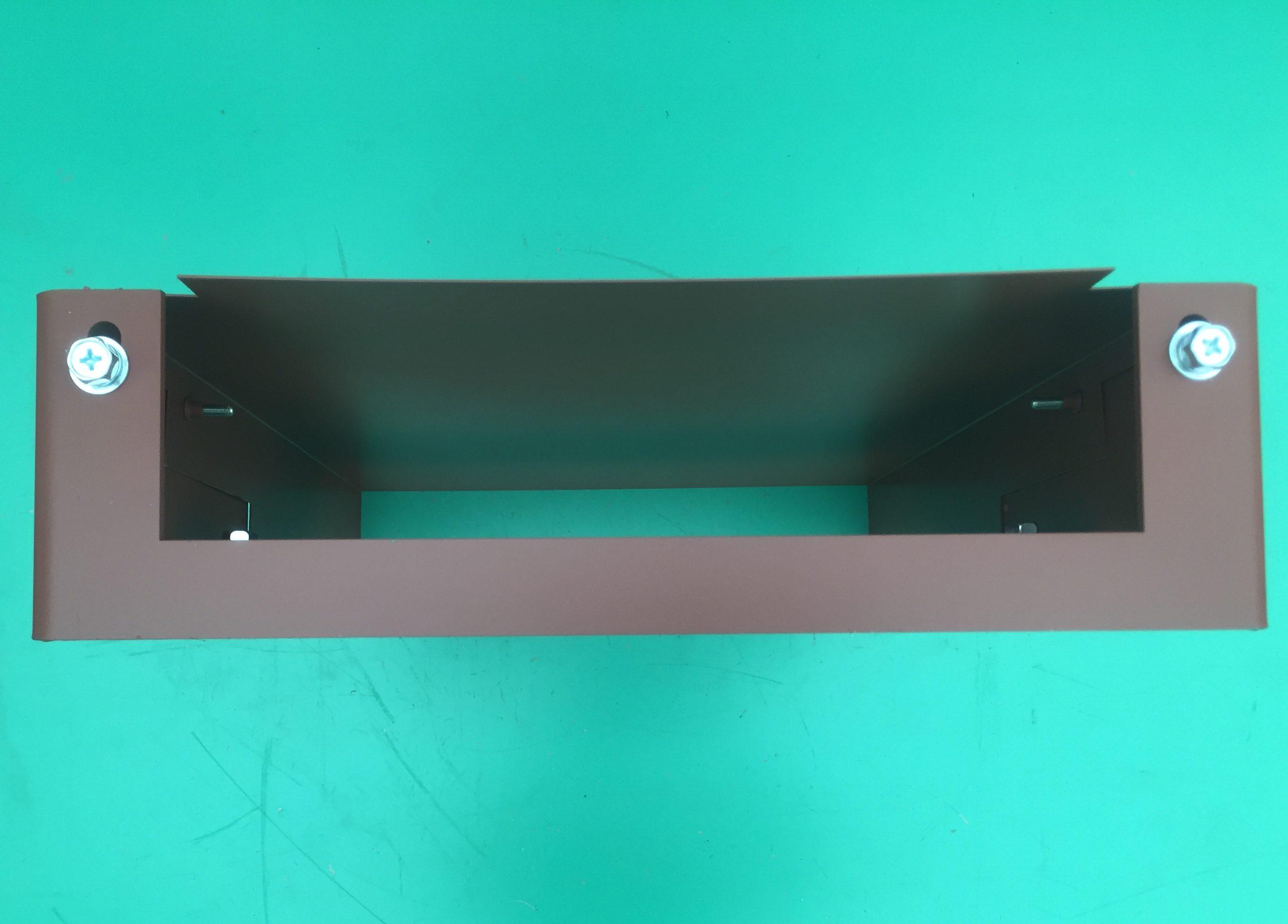

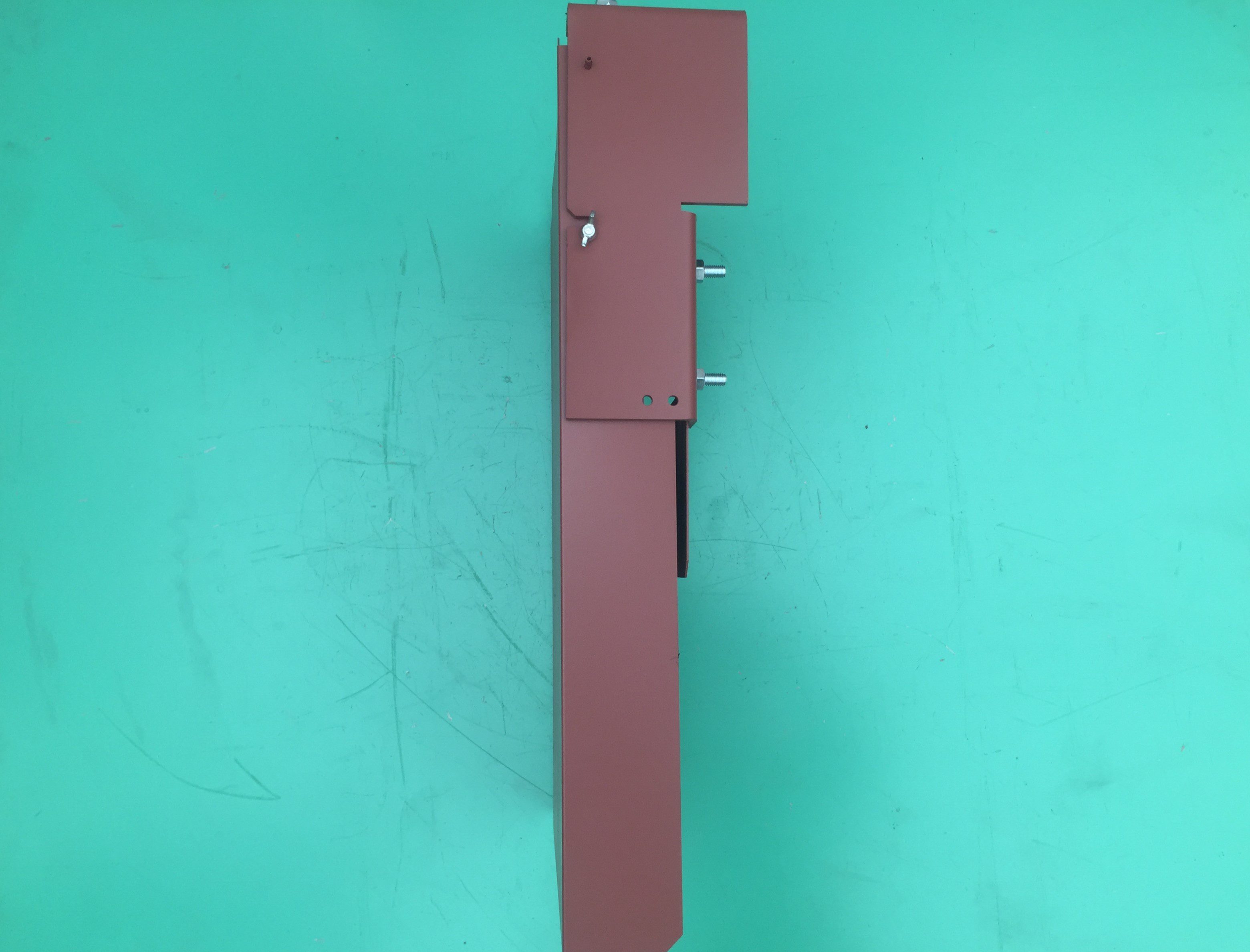

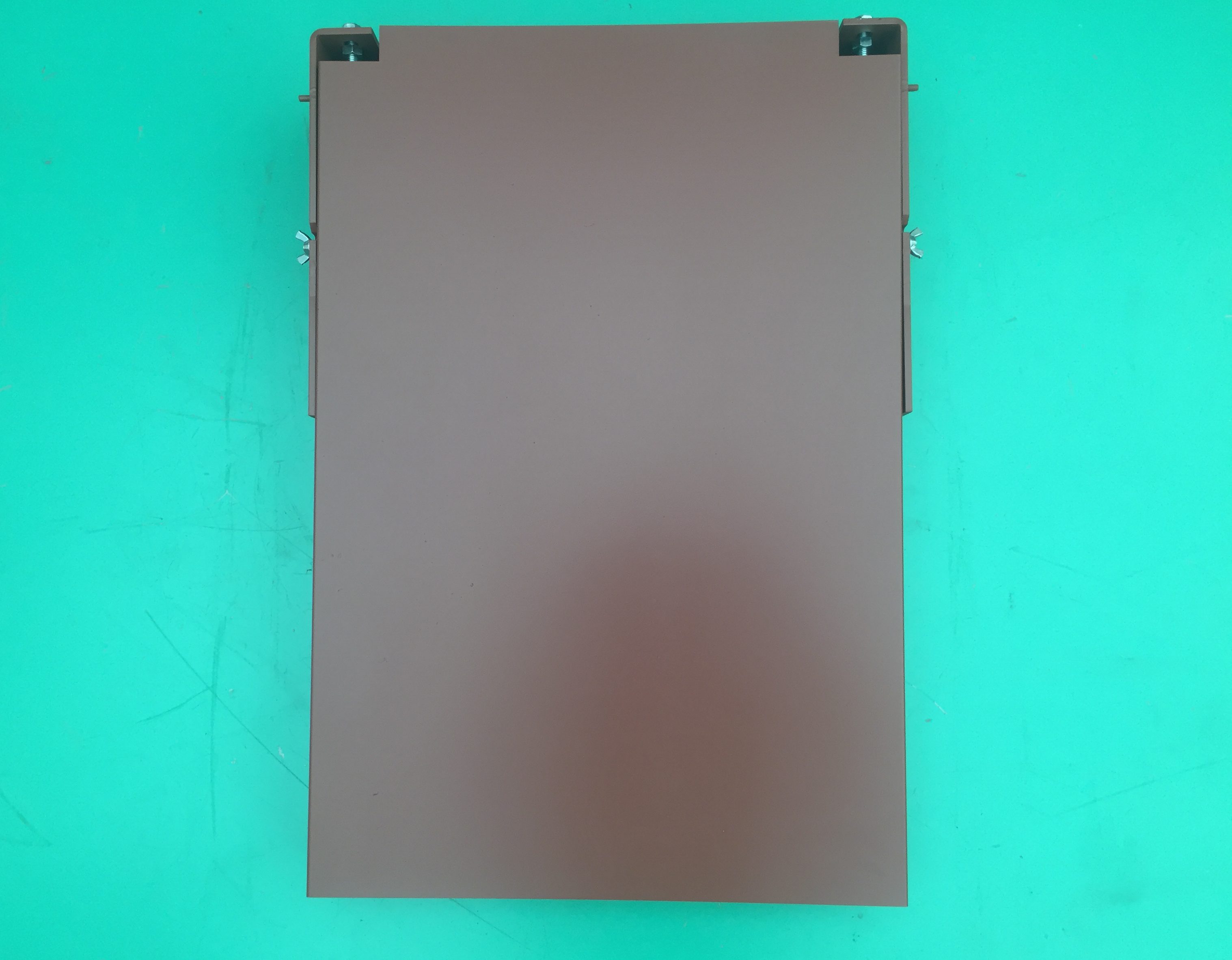

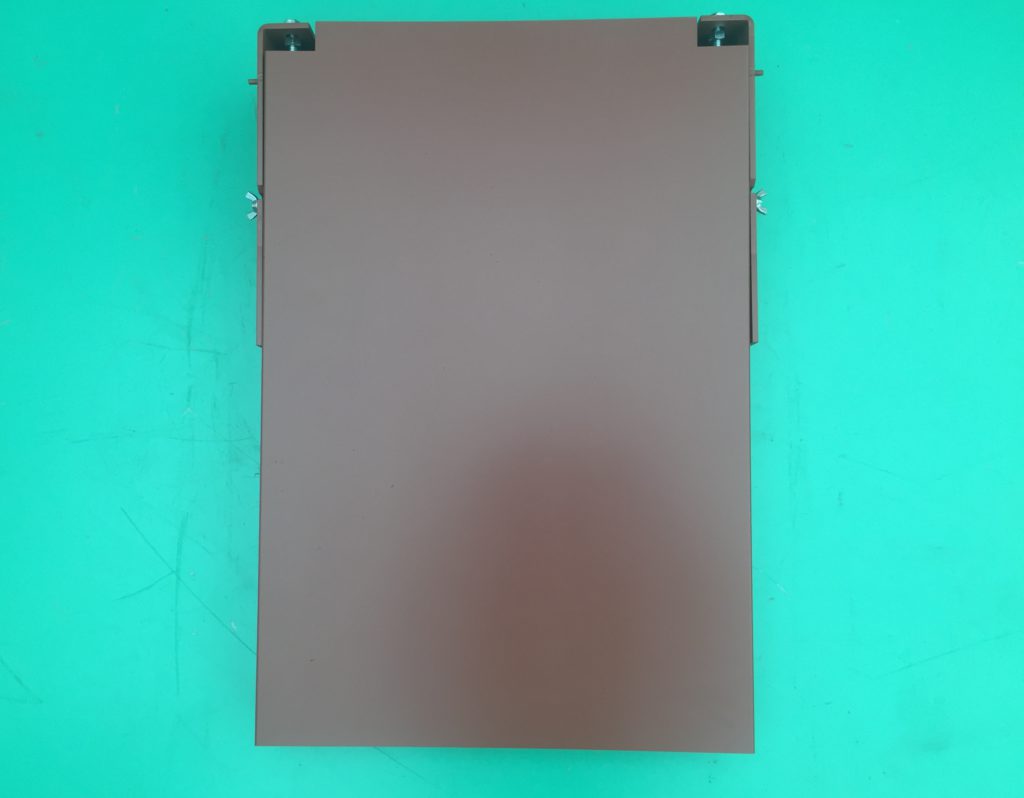

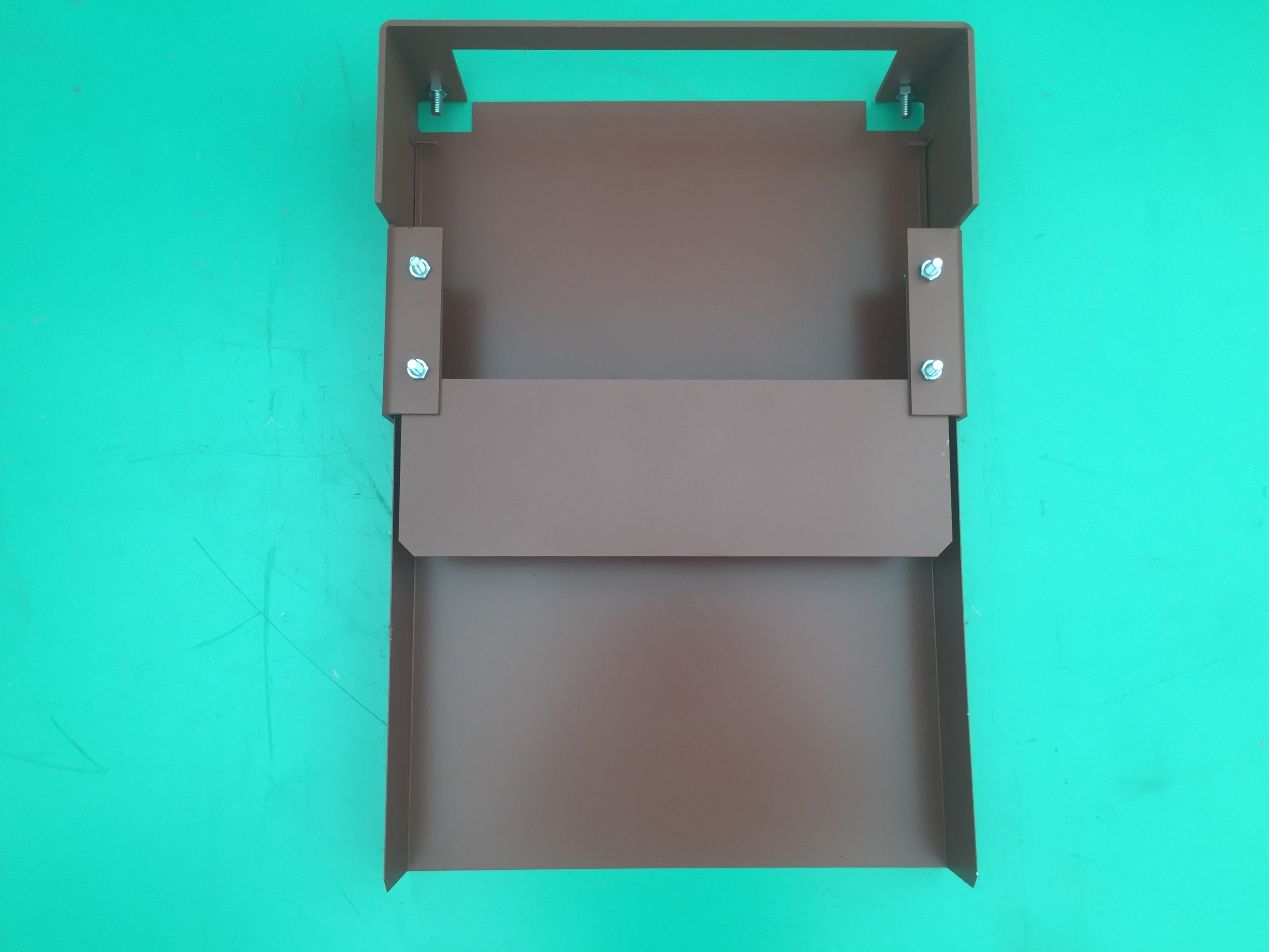

製品画像(様子)

特徴

本製品は搬送機のかご側操作パネルのベースカバーとして使用される製缶板金組立部品です。この製缶板金加工品は曲げ加工を行ったｔ4.5のブラケット、コの字曲げをしたｔ0.8のカバー、ｔ1.2のプレートの3部品の組立部品です。ブラケット、カバー、プレートの組立はクリンプナット・スプリングロールピン・各種ボルトを用いて組み立てています。ブラケットとの間に入れるｔ0.8のカバーには－1.0～0の公差が設けてあります。カバーパネルなので相手側の寸法と確実に合うように注意して加工する必要があります。この搬送機用組立パネルカバーの表面はお客様の指定色を吹き付け塗装しています。
