製品属性(仕様)

製品
分類
搬送装置 カバー SUS 板金溶接 業界搬送装置
素材SUS サイズL420×W320×H380
精度
板厚
傷無き事 工程C1複合機・曲げ加工・溶接加工

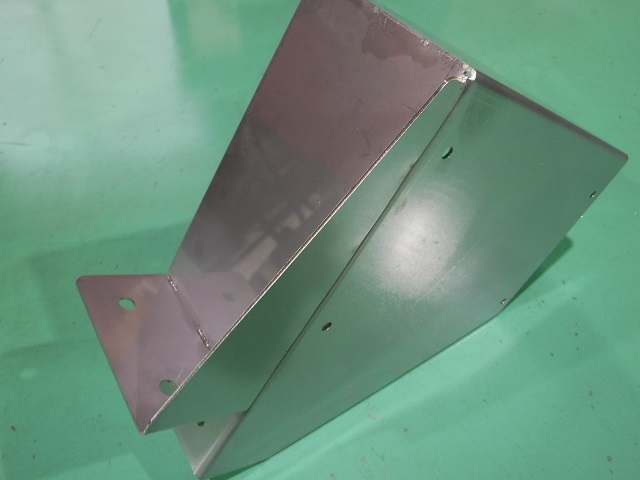

製品画像(様子)

特徴

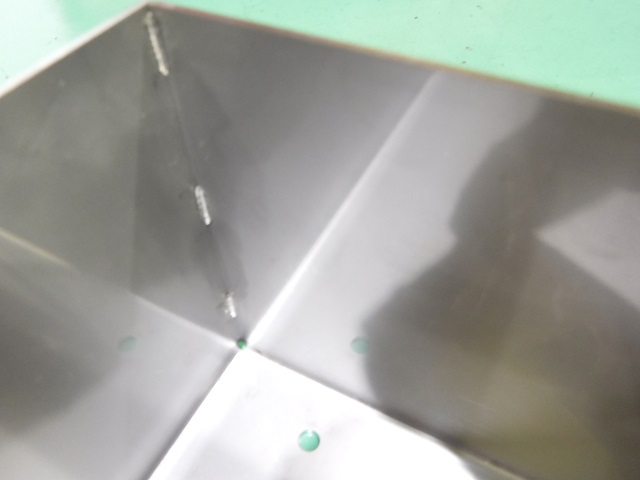

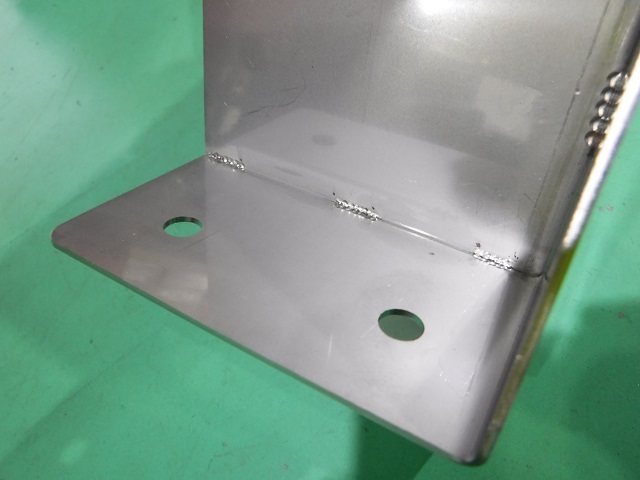

この自動搬送置部品は工場・倉庫などで物流を制御するマテハン機器に使用される溶接組立部品になります。加工の方はC1複合機で1.6mm厚SUS材から抜き加工を行います。曲げ工程では傷が付かないようウレタンシートを金型に当てて曲げています。曲げた部材を溶接加工を行います。溶接工程では、この板厚1.6mmで隅肉溶接の全周溶接を行うと溶接歪で製品がねじれる事や凹凸が表面に出てしまい良品にはなりません。その為、溶接熱による歪軽減の為ピッチ溶接での隅肉溶接をご提案しています。隅肉溶接全周溶接からピッチ溶接へ切り替え、溶接熱からの歪を軽減出来、歪直しや仕上げ時間を短縮する事が出来るのでコスト削減が実現出来ます。当社では社内で一貫加工製作を行っていますので加工する製品に合わせて精度の高い加工方法を選定し実施しています。
