製品属性(仕様)

製品
分類
検査機 ステンレス カバー 板金組立 業界製紙業界
素材SUS304 サイズL486×W351×H321
精度
板厚
角度公差 0~0.5mm 工程C1複合機・ブレーキ

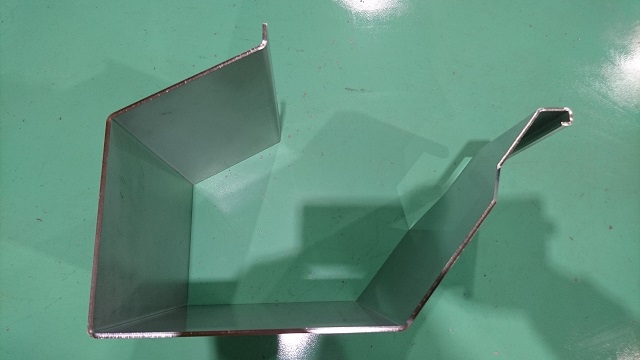

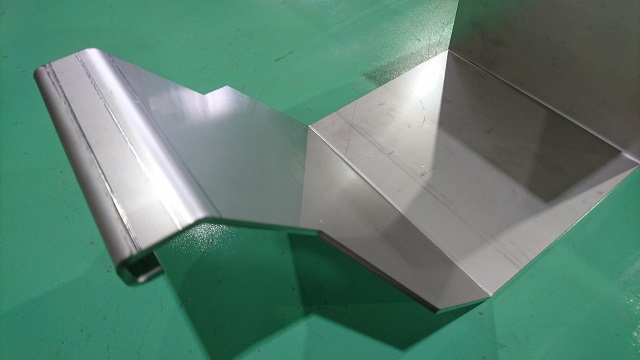

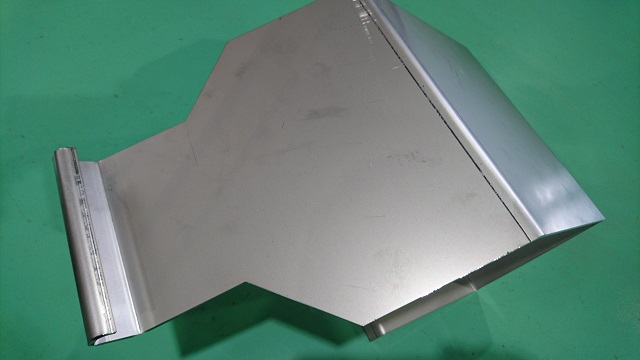

製品画像(様子)

特徴

この 検査機で使用されるステンレス製カバーは社内で一貫加工製作された 板金組立部品です。検査機には駆動する為に油圧ユニットが組み込まれている事があり、油圧ユニット部からのオイルの飛び散りを外部に出さない様にする為に検査機の側面に組み込まれるカバーになります。これは外部からの埃や小さなゴミの侵入を防ぐ役割もある為、使用される材料はオイル・水に強いSUS材を使用しています。SUS材の特徴の部品が錆びにくく耐食性が良い事、熱にも強く耐熱性が良い事、劣化しにくく耐酸化性が高い事から部品を清潔に保て清掃・メンテナンス性の向上、長い期間部品を使用出来、劣化・腐食による部品交換が減らせコストダウンを実現出来ます。
加工の方では、C1複合機にて抜き加工を行います。この時、C1複合機のクリーンカットで切断面に酸化被膜が発生しない様に窒素ガスを使用して切断加工を行っています。次にブレーキ工程にて曲げ加工を行います。曲げ工程では特にSUS材など製品のカバー部品を取り扱う場合には、金型痕など傷に注意して金型にウレタンシートを使用し曲げ加工を行っています。当社では社内で一貫加工製作を行っておりますので精度の高い加工方法を選定し、加工手順を決定しご提案致します。
