製品属性(仕様)

製品
分類
検査機 ステンレス パネルカバー 業界検査機
素材SUS304 サイズL1400×W330×H345
精度
板厚
±0.5 工程C1複合機・曲げ

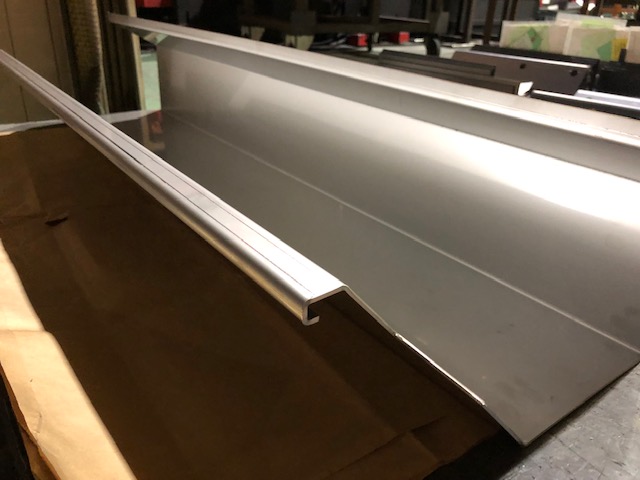

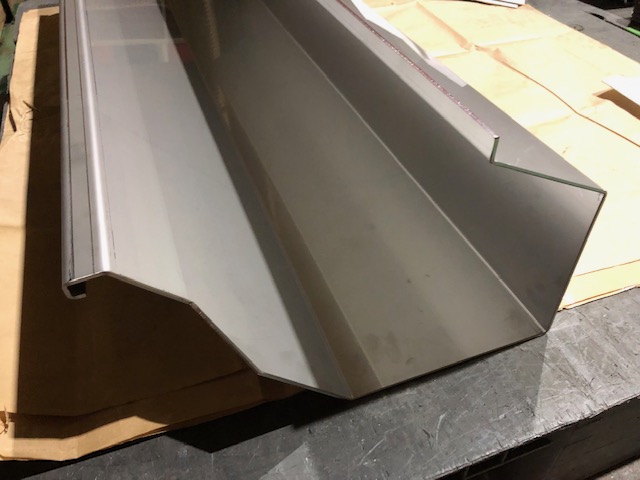

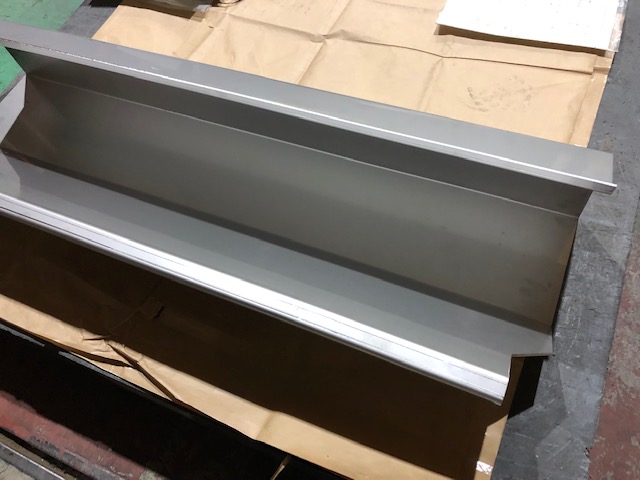

製品画像(様子)

特徴

この検査機 ステンレス製パネルカバーは、検査機に使用されている油圧シリンダの下部に取り付くパネルカバーになります。このステンレス製パネルカバーは縦型検査機用で、検査機を設置する場所が壁など床から垂直に対して組み込む検査機に取り付けます。
加工の方は、ステンレス(SUS304)の材料をC1複合機のクリーンカット(窒素使用)で抜き加工を行います。これは製品端面に酸化被膜の発生を抑え切断時の焼け後も少ない加工方法になり、製品によって加工方法を考慮し行っております。その後、曲げ加工を行います。曲げ加工では7工程曲げを行いますが、曲げ加工を行う順番に注意し加工を行います。理由としまして、曲げ加工の順番を誤ってしまうと形状通りにならない可能性があります。様々な金型の組み合わせを用いて寸法保証精度を高めて行きます。
