製品属性(仕様)

製品
分類
環境装置 オイルパン カバー 組立部品 業界環境装置
素材SS400 サイズL390×Φ350×H670
精度
板厚
水密 工程抜き・ロールベンダー・溶接・機械加工

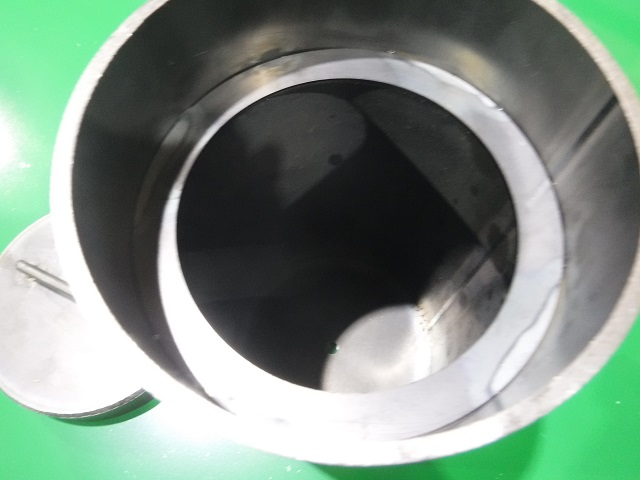

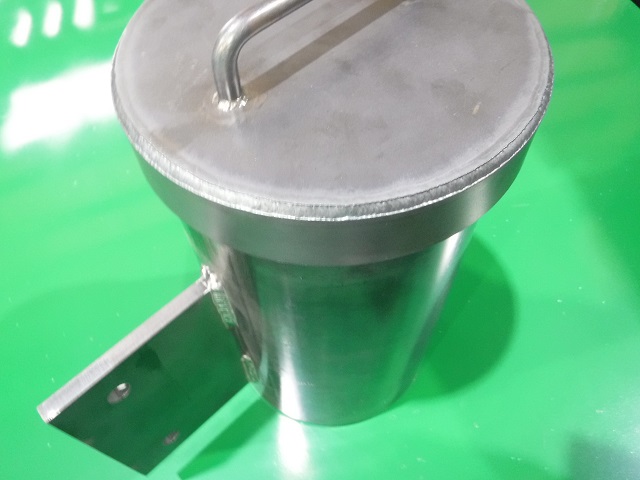

製品画像(様子)

特徴

この環境装置で使用されるオイルパン カバーは、環境装置に使用されるオイルパンから機械側にオイルが漏れない様に保護するカバーになります。

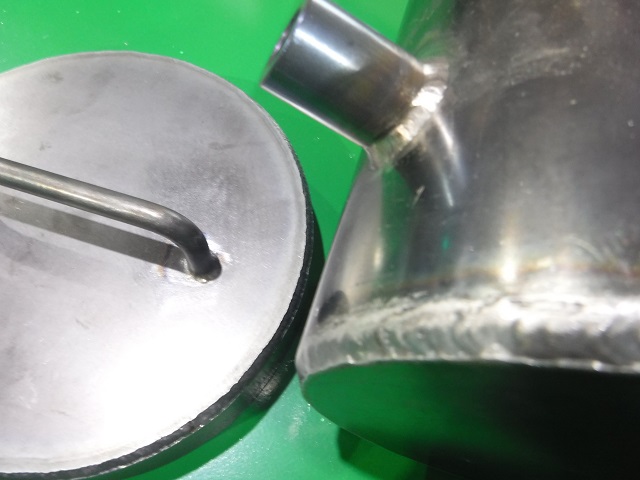

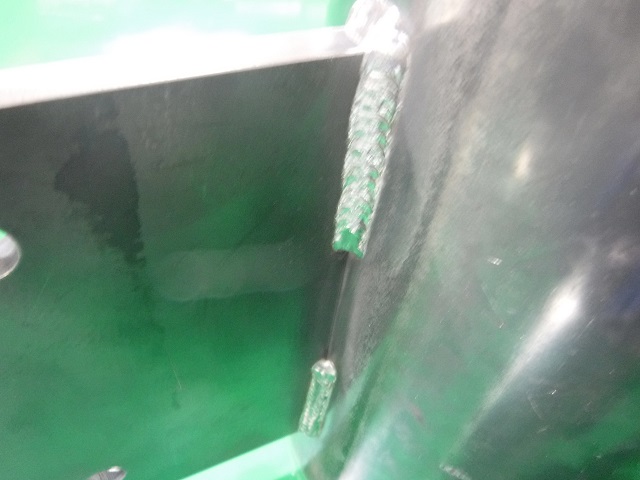

加工の方は、EX加工機で抜き加工を行い、ロールベンダーでR曲げ加工を行います。曲げ工程ではΦ350の外寸をしっかり出しておかないと内側取付リング、上蓋、底板、に嵌め合い公差があるので精度良く曲げ加工を行います。次に部材同士を強固に溶接を行います。溶接工程では、オイルを使用する製品の為、注意事項に水密加工の指示があります。溶接も隅肉溶接を何度かに分けて行うのではなく、1回の溶接で溶接が途切れる事がない様に仕上げてあります。部材同士の突き合わせ部分も十分な溶け込みが必要と考慮し、開先加工を行ってから溶接を行っておりますので、溶接接続部からのオイル漏れ等の心配がありません。最後に機械加工工程で穴あけ加工を行い仕上げております。
当社では製缶・板金加工、機械加工、溶接、塗装、組立まで一貫製作対応を行っています。お客様のご要望に合わせた加工方法を組み合わせ製作が可能です。
