製品属性(仕様)

製品
分類
環境装置 フレーム 投入シュート 組立部品 業界環境装置
素材SS400 サイズL890×W1050×H650
精度
板厚
歪無き事 工程抜き・溶接

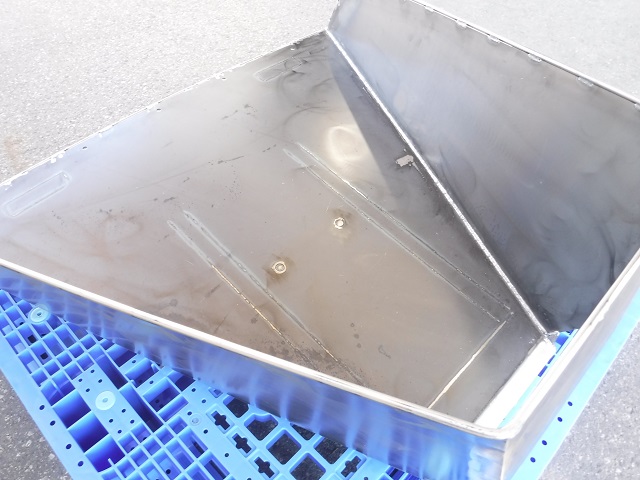

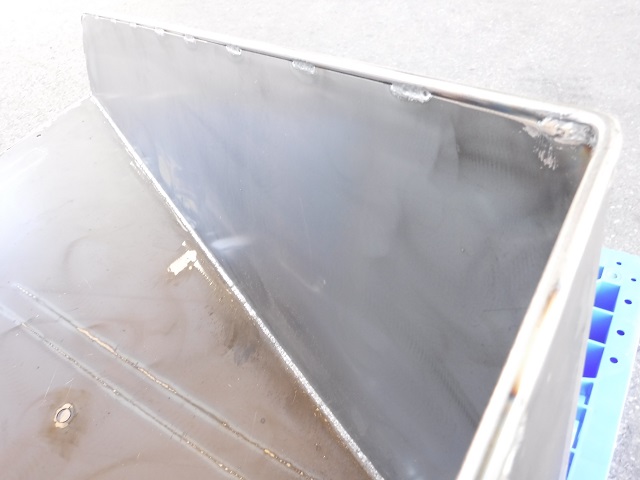

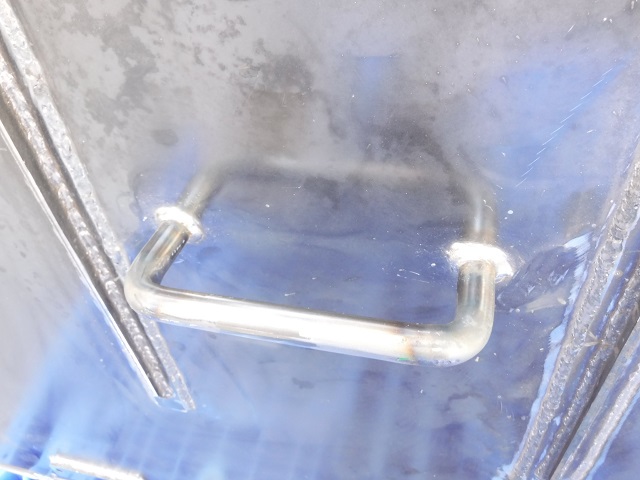

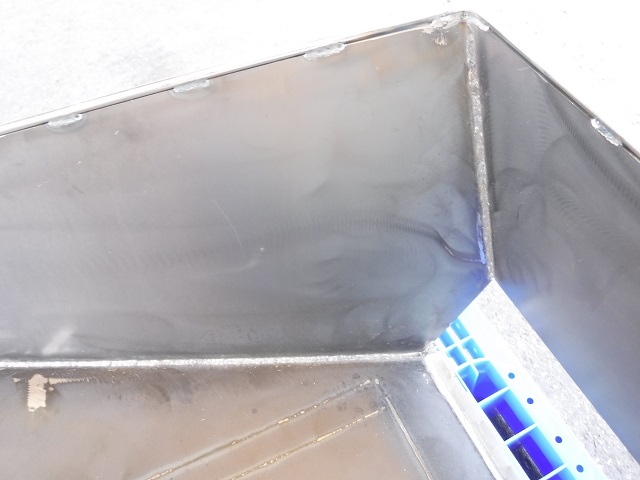

製品画像(様子)

特徴

この環境装置で使用されるフレームは、投入口シュート組立部品になります。この投入シュートは竹・木材など粉砕部に誘導する為の投入用フレームになります。
加工の方は、C1複合機で抜き加工を行い部材同士を溶接加工行います。溶接時、気を付けることは大きな部材同士を連続隅肉溶接にて全周溶接を行いますが、どうしても溶接熱で部材が歪んでしまいます。加工方法の選定ではMAG溶接からTIG溶接での加工や、歪が出る面の裏側に治具を添えて逆反りの状態で溶接加工を行い歪を小さくしています。溶接時の入熱量を板厚に対して小さくして、最小限の影響で抑えています。ですが溶接時の熱で鉄は歪みますので、経験則から歪が出る側の裏面に専用の治具を添わせ、歪の影響を小さくし製品組立の妨げにならない様にしています。
当社では製缶・板金加工、機械加工、溶接、塗装、組立まで一貫製作対応を行っています。お客様のご要望に合わせた加工方法を組み合わせ製作が可能です。
