製品属性(仕様)

製品
分類
産業機械 製缶フレーム 業界産業機械
素材SS400 サイズ1000×1100
精度
板厚
3.2t~6.0t 工程複合機・ブレーキ・溶接・焼付塗装

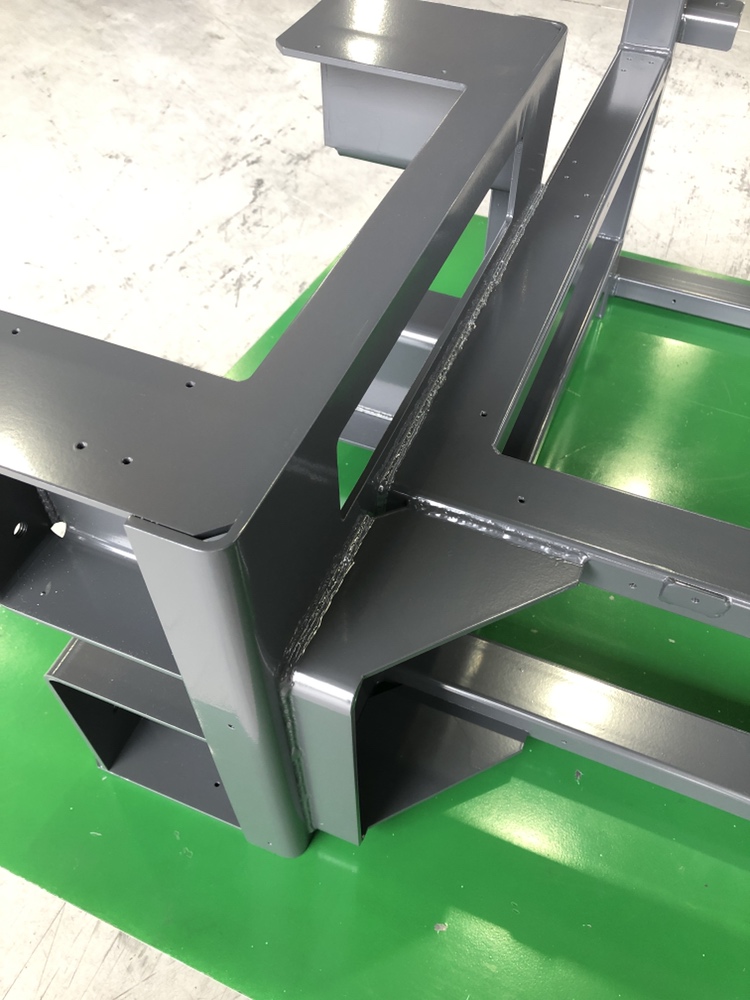

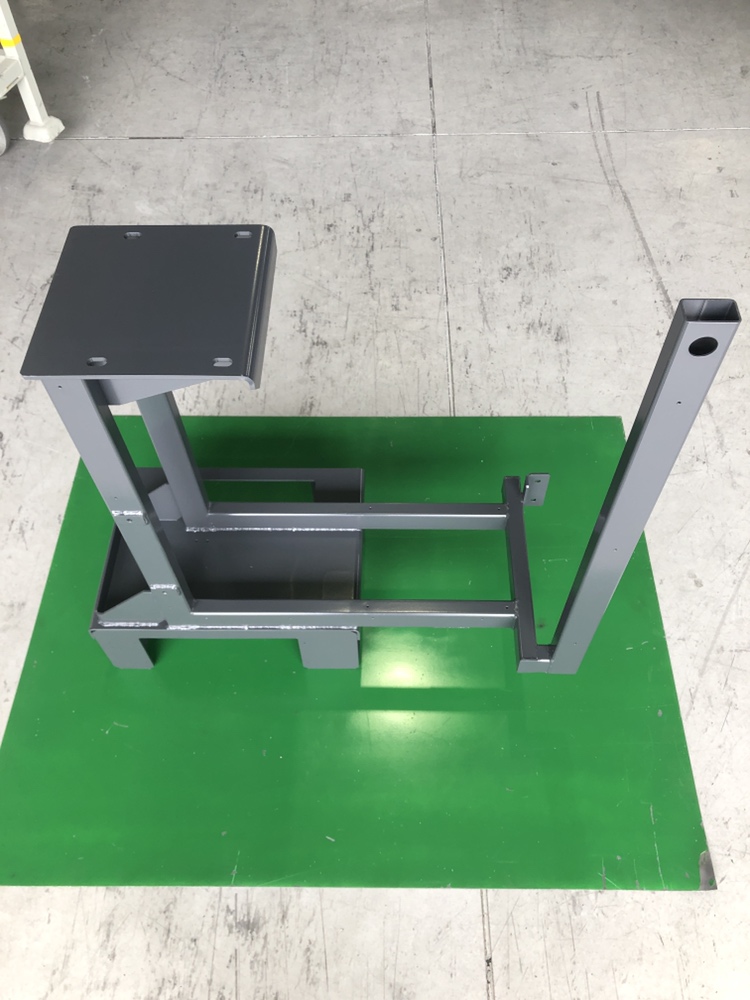

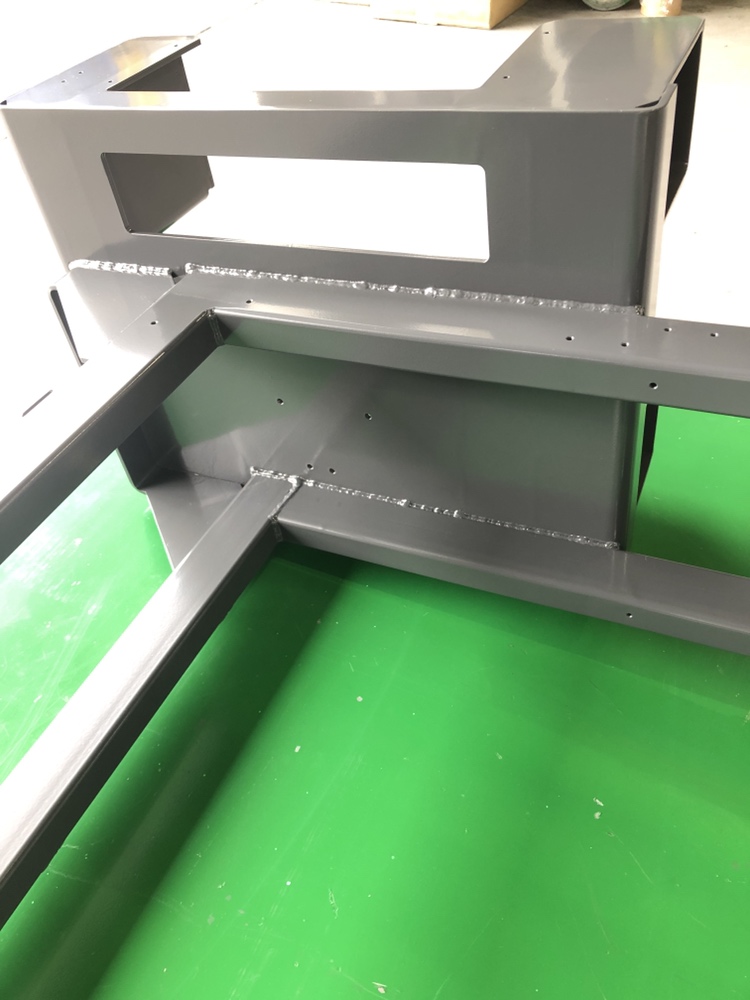

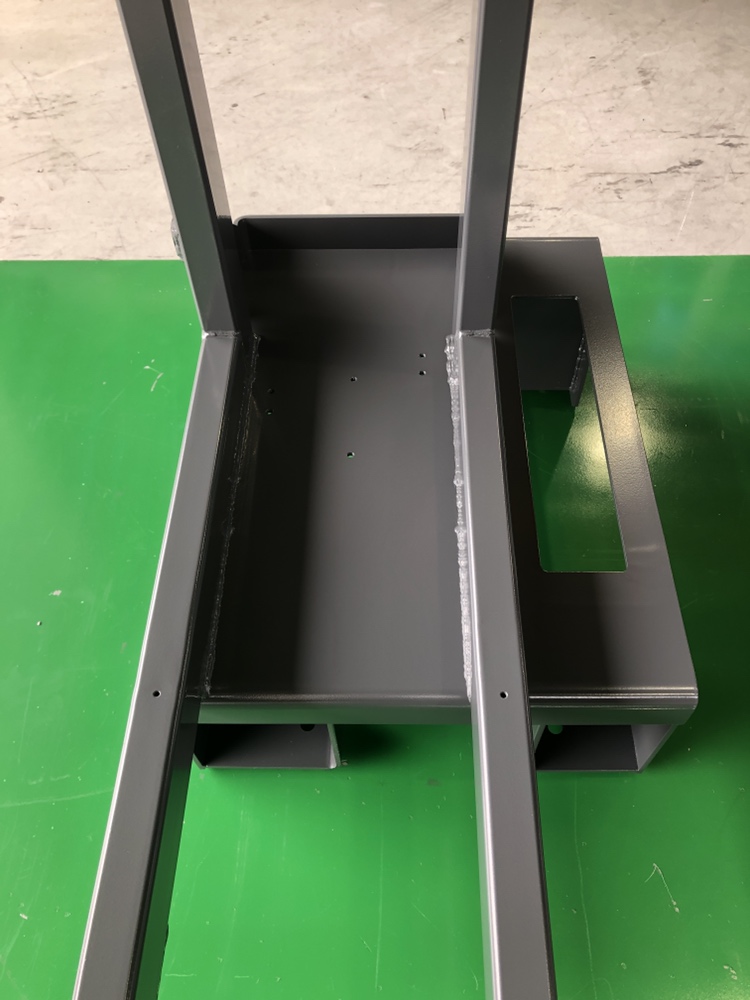

製品画像(様子)

特徴

この製缶フレームは50mm×30mm角パイプと15種類の板金部品使用して溶接組立を行ったフレーム部品になります。このフレームは歪に対する公差が±1.0mmになります。次に溶接組立を行う際はパイプ同士の接する面に開先加工を行い、より強固な溶接加工を行っています。開先加工は溶け込みを確保出来、部材同士の溶け込み面積を十分に確保出来るので溶接強度アップが可能となります。
部品点数が多い溶接品、長い脚長が指示されている溶接製品は特に歪が大きく発生します。この時の加工ポイントとしまして溶接部品を付ける順番と歪取りを行うタイミングがポイントになってきます。当社では、抜き加工から曲げ、溶接、塗装、組立、機械加工まで社内一貫加工を行っています。
又、大型架台などの焼付塗装も対応しておりますので、加工方法、加工手順の見直し、工数削減でコストダウンなども含めたご提案させて頂きます。
