製品属性(仕様)

製品
分類
検査機組付用架台 業界検査機
素材SS400 サイズL3500×W1200×H250
精度
板厚
面精度±0.1mm 工程溶接・機械加工・表面処理(ショットブラスト)

製品画像(様子)

特徴

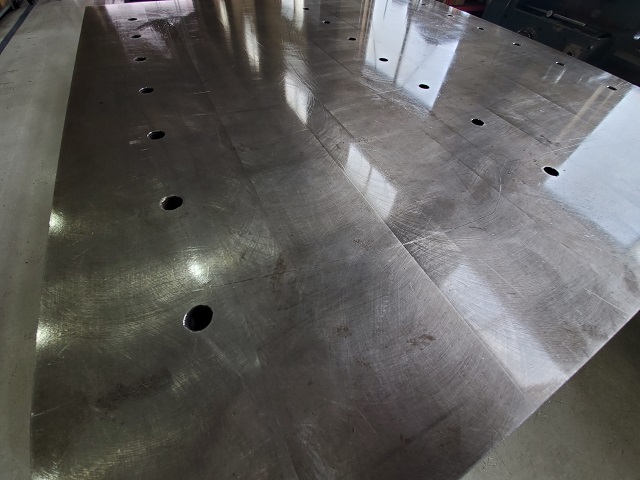

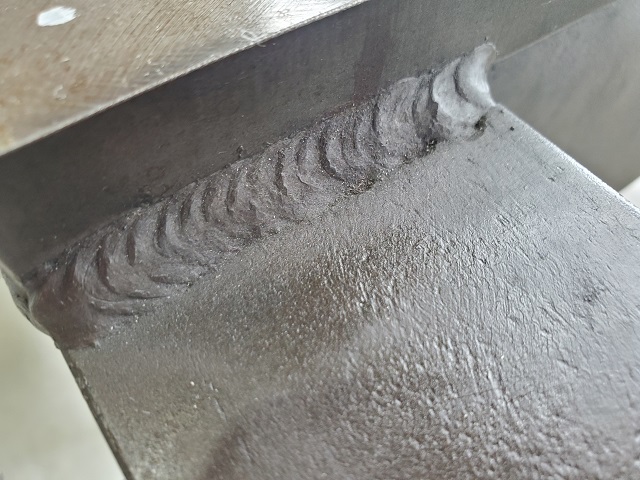

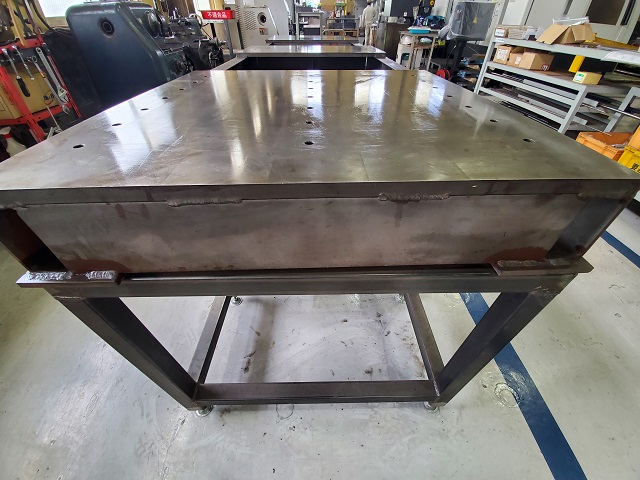

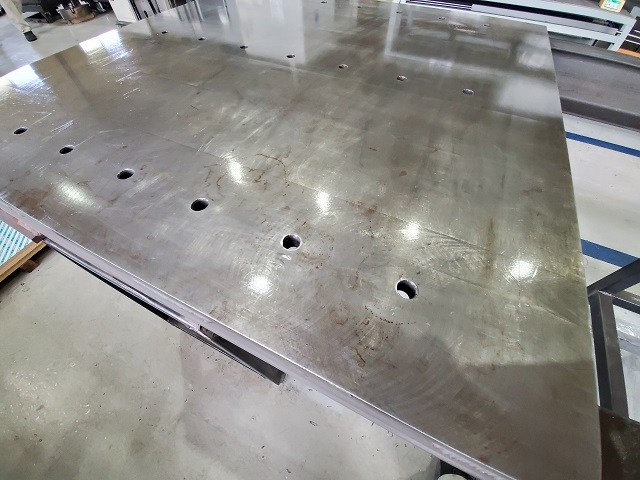

この検査機組付用架台は、ケガキや測定を行う時に平面の基準となる精密な水平に仕上げた架台です。 Cチャンネルサイズ100mmを対角1.0mmで箱型に溶接で組み上げます。溶接熱での捩じれを防ぐ為にCチャンネルの内側に6mmのリブを入れ補強を行っています。その箱型上面に板厚25mmのプレートを溶接し門形マシニングセンターで切削加工で精度良く仕上げています。この時に溶接の熱などの歪や内部応力を十分に緩和せさて作られています。表面処理はショットブラストを行い鋼の表面についた焼鈍によるスケール及び汚れを除去して鋼の表面をきれいにし、ボンデ処理の効果を高めています。
当社では製缶・板金溶接など、抜き加工から曲げ、溶接、塗装、組立、機械加工まで社内一貫加工を行っていますので、加工方法、加工手順を見直し、工数削減でコストダウン出来るご提案が可能です。
