製品属性(仕様)
製品 分類 | 産業機械搬送架台 |
業界 | 産業機械 |
---|---|---|---|
素材 | SS400 |
サイズ | L2450×W800×H850 |
精度 板厚 | 歪±2mm |
工程 | 溶接 |

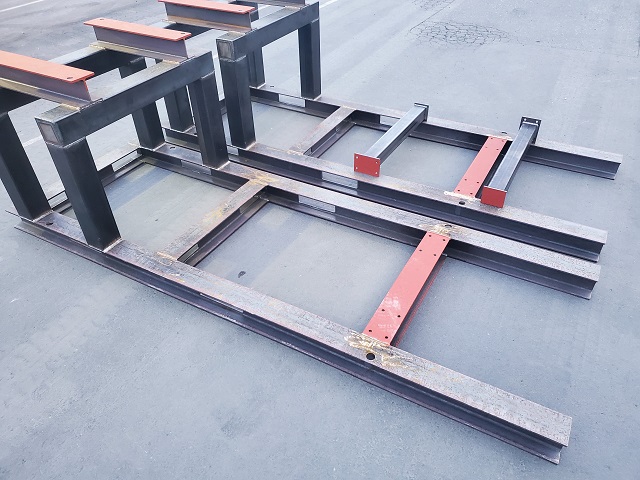

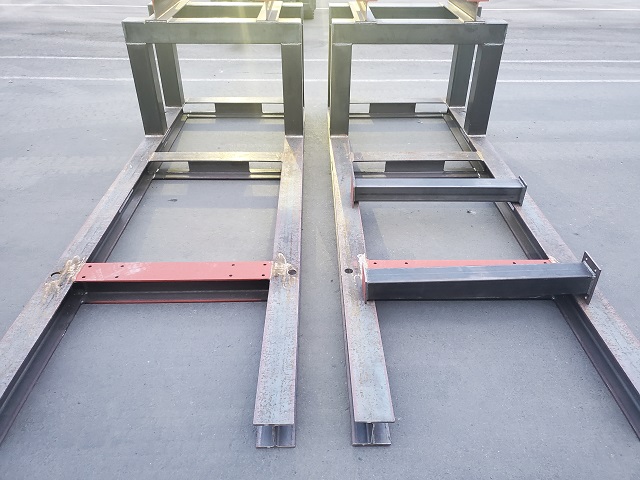

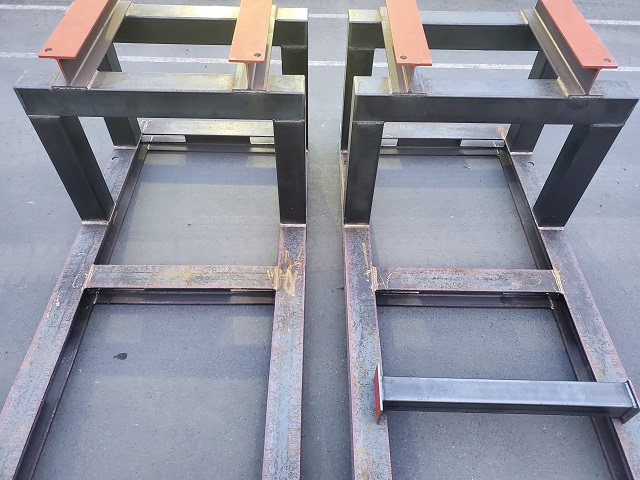

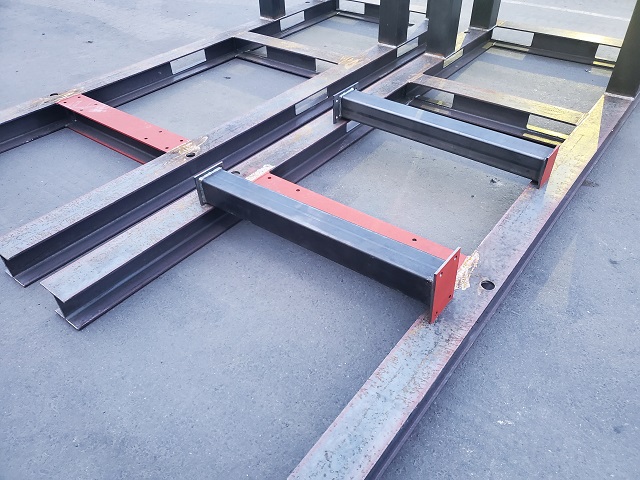

製品画像(様子)
![]() |
![]() |
![]() |
|
![]() |
特徴
この産業機械搬送架台は、溶接組立部品です。この架台は100mmのH型鋼と□100パイプを使用して溶接組立を行った産業機械搬送架台になります。この架台は使用される際に製品強度を必要とされる為、溶接組立を行う際にはパイプ同士の接する面に開先加工を行い、より強固な溶接加工を行っています。開先加工は溶け込みを確保する為に、溶接を行う箇所の端面を斜めに削り開先加工を行った部材同士を合わせるとV型の溝が出来ます。このV型の溝を溶接加工すれば溶接量を十分に確保出来、溶接強度アップが可能となります。
当社では製缶・板金溶接など、抜き加工から曲げ、溶接、塗装、組立、機械加工まで社内一貫加工を行っていますので、加工方法、加工手順を見直し、工数削減でコストダウン出来るご提案が可能です。
