製品属性(仕様)
製品 分類 | 連結ベース |
業界 | 産業機械 |
---|---|---|---|
素材 | A5052 |
サイズ | L287.5×W200×H26 |
精度 板厚 | ±0.05 |
工程 | ワイヤー加工、フライス加工 |

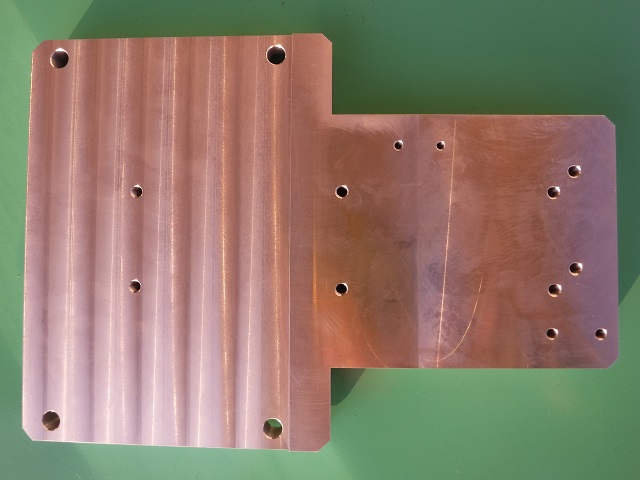

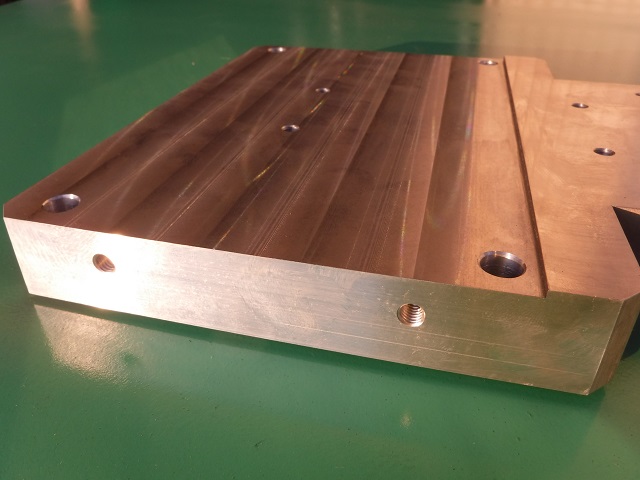

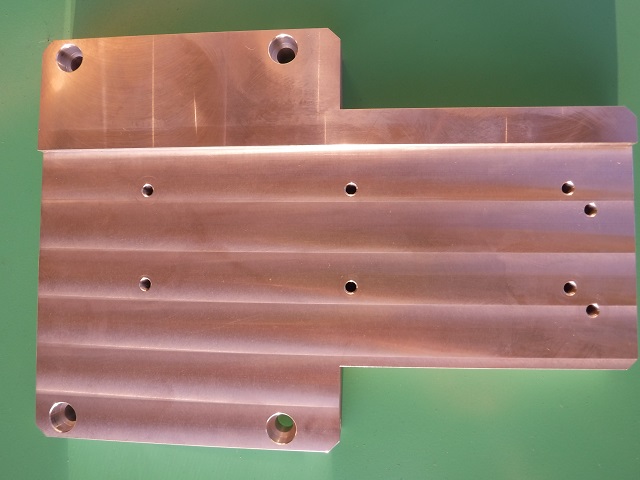

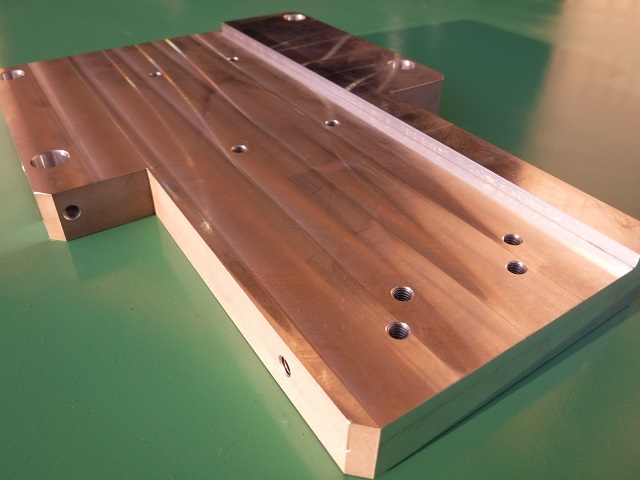

製品画像(様子)
特徴
この連結ベースは、アクチュエーターを取り付けるベースとして使用される機械加工部品です。加工として切り欠き箇所をワイヤー加工機で行った後、フライス加工で切削加工、穴あけ加工、ザグリ加工を行い、ボール盤にてM4,M6のタップ加工を行っています。フライス加工では2面の切削加工を行っており、製品精度としては287.5㎜の切削面が基準面となり±0.05㎜の製品精度を確保しています。また、切削加工での注意として材料の直角度の精度に注意して加工を行っています。さらに、アルミの切削加工では、刃物の状態により切削面が荒くなるため使用工具の選定に注意して加工を行っています。
