製品属性(仕様)

製品
分類

FA機器架台

 業界

産業用装置
素材

SS400

 サイズ

L1600×W1450×H640
精度
板厚

16ｍｍ

 工程

抜き,タップ,溶接,最終検査

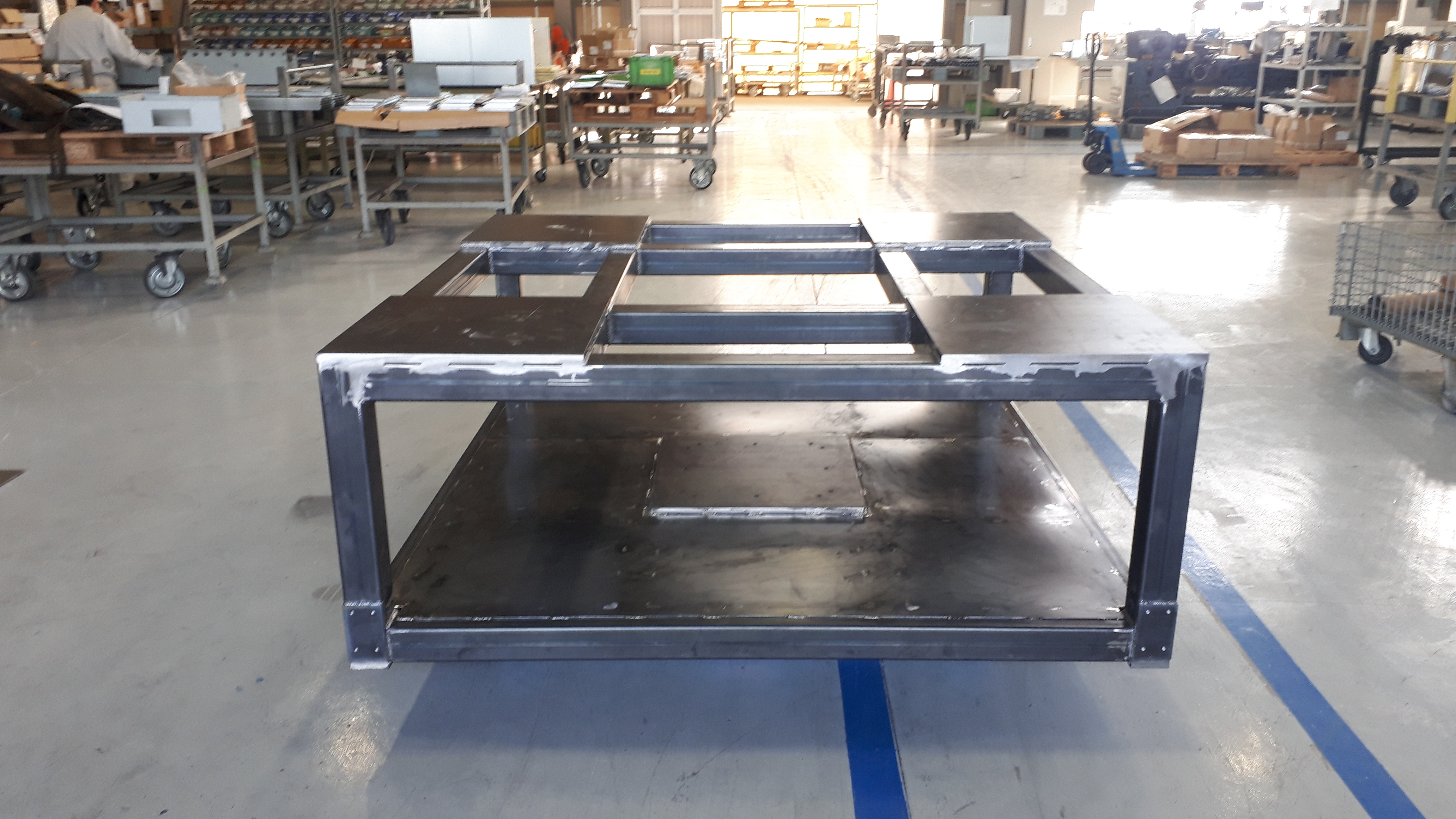

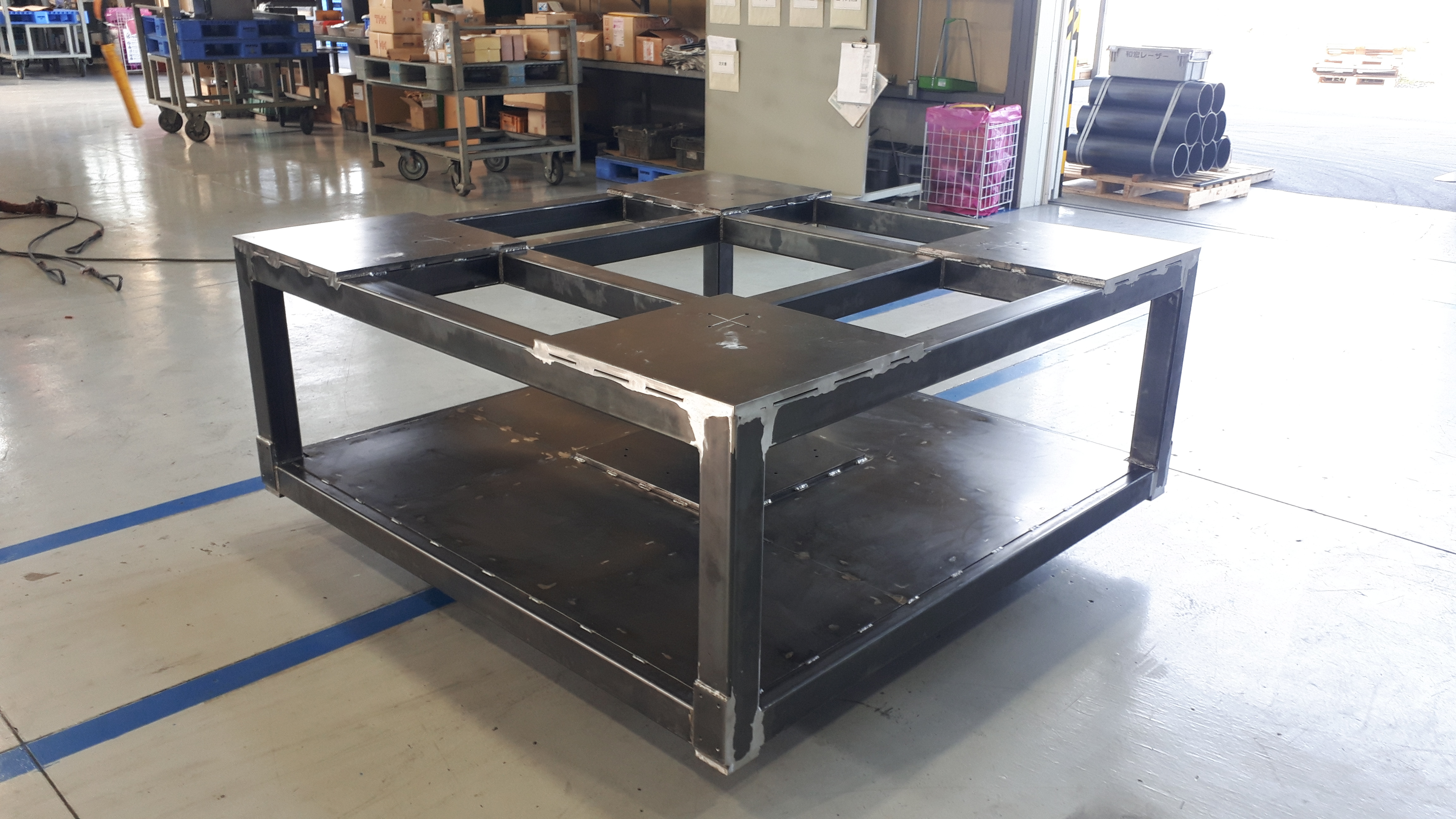

製品画像(様子)

特徴

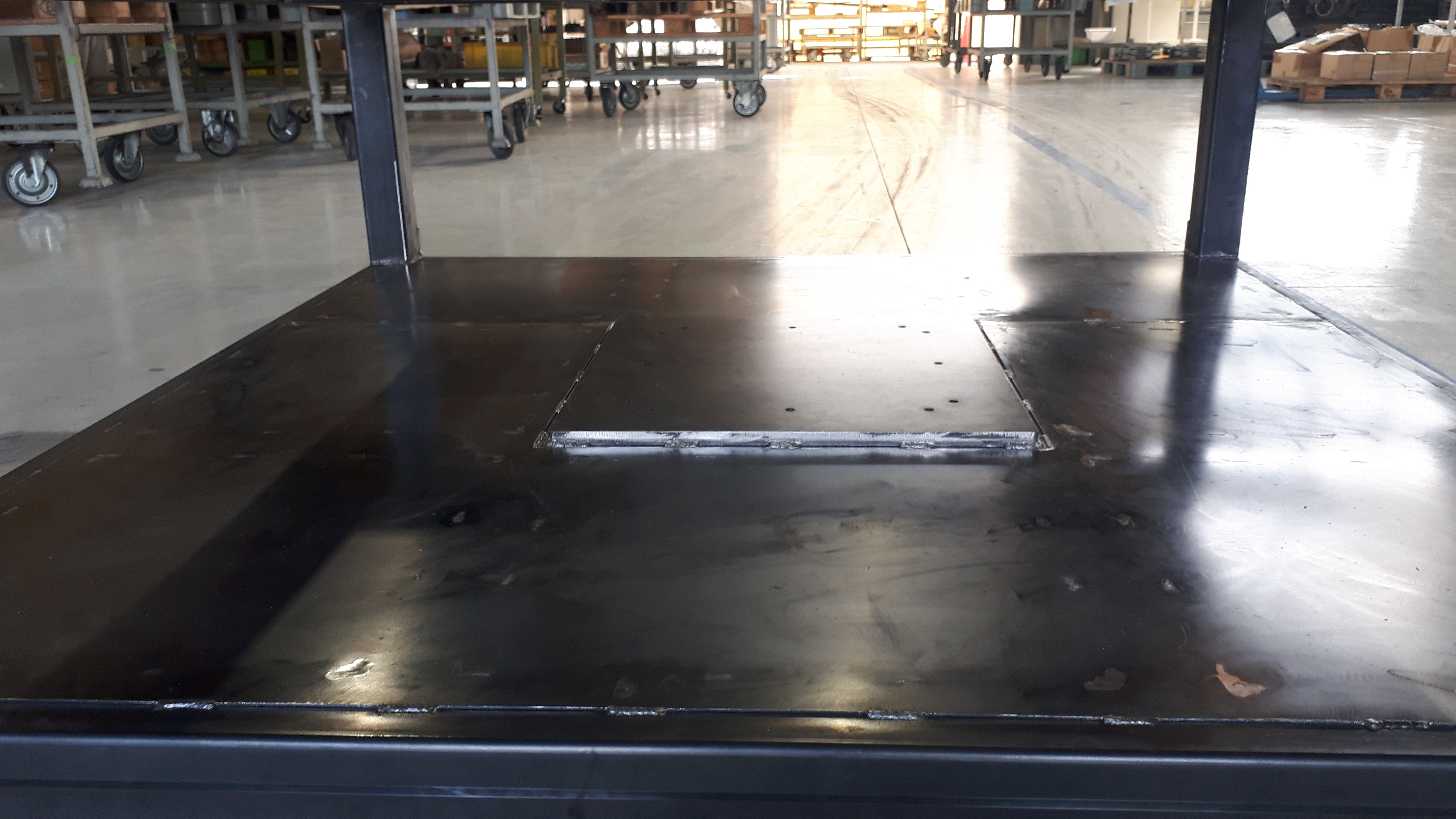

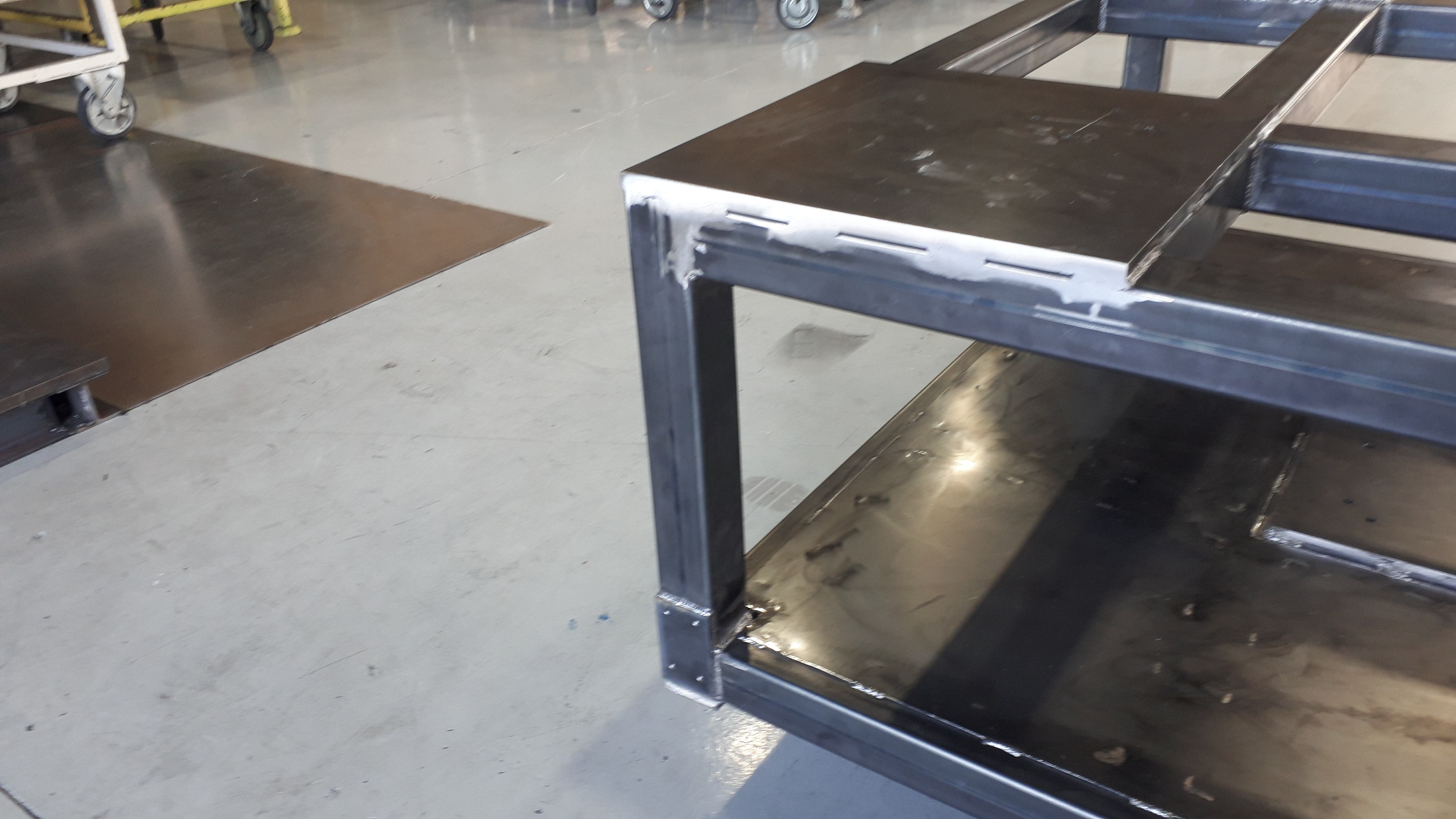

こちらの製品は、FA機器に用いられる架台になります。製作方法は、まず抜き工程にて必要なプレートを加工し、タップを行います。次に溶接に関しては、上段部と下段部をそれぞれ溶接してから、４本の支柱部と溶接して組み上げます。上段部については、角の４つのプレートに穴あけを行います。製品中央からの寸法が全て同じ位置になるよう加工しています。溶接はピッチ溶接を行い、上段部と下段部それぞれ歪みの調整を行い、対角と平行度が出るように加工しています。
当社は、大型品の溶接ができる溶接エリアとクレーンを配置しています。大型製品の製作が必要な際は、当社へ一度ご相談下さい。
