製品属性(仕様)

製品
分類
フェンダーステップ 業界建設業界
素材SPHC-P サイズL300 × D500
精度
板厚
t=2.3・3.2・4.5・6.0 工程複合機・レーザー・曲げ・溶接

製品画像(様子)

特徴

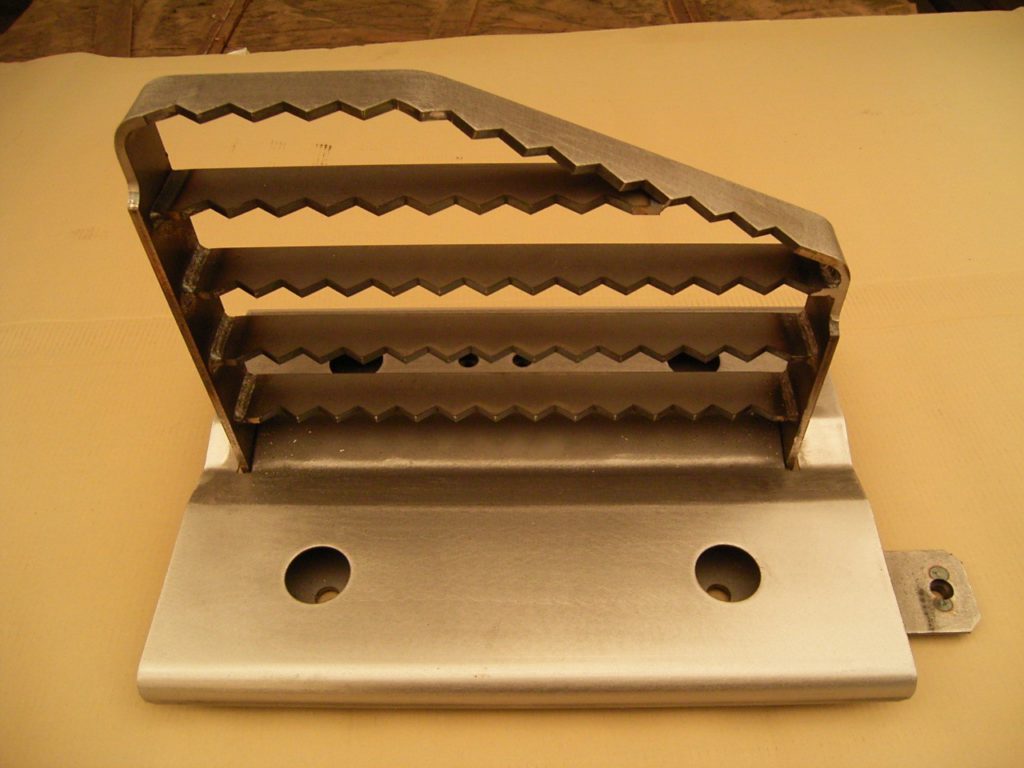

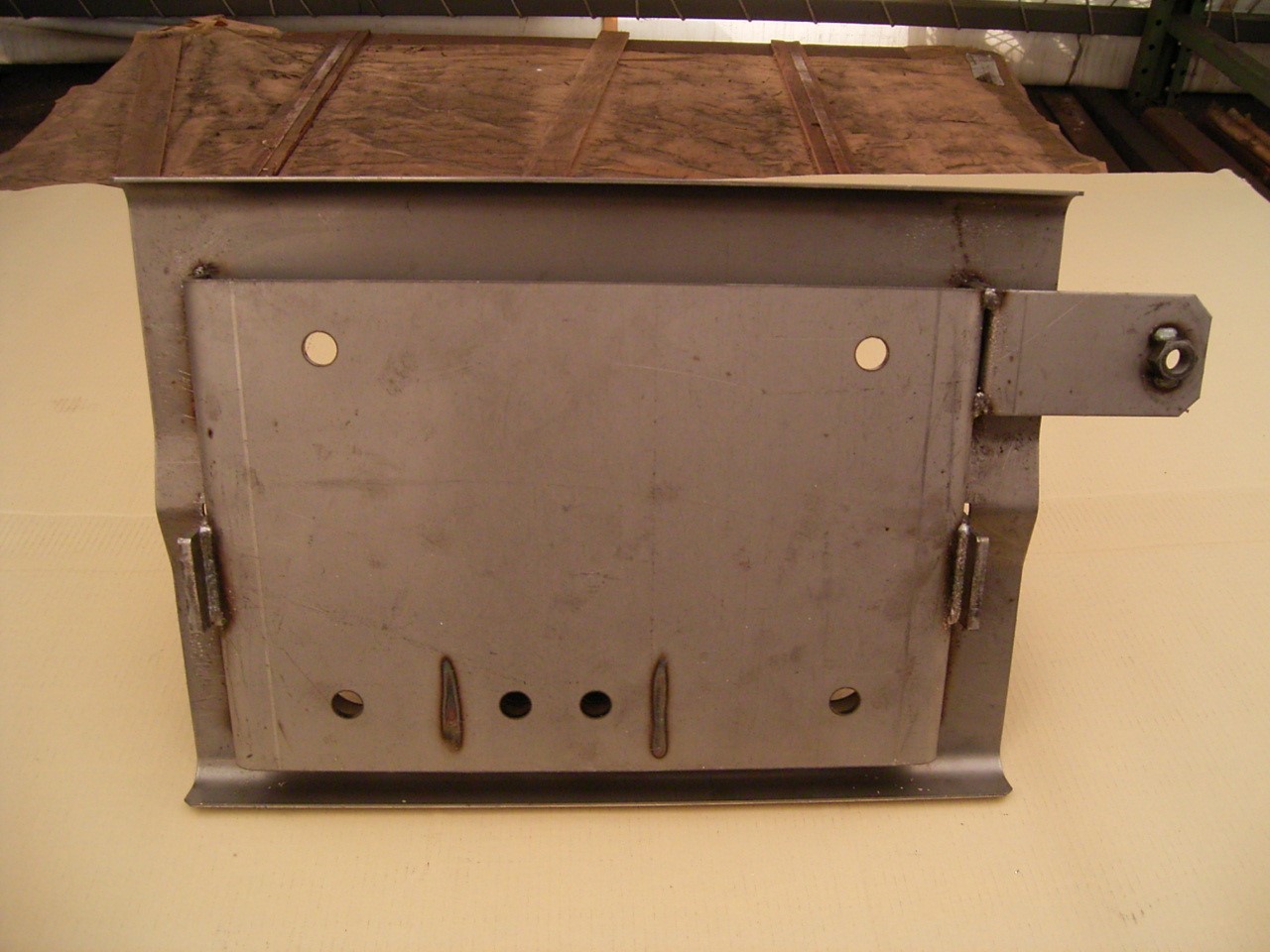

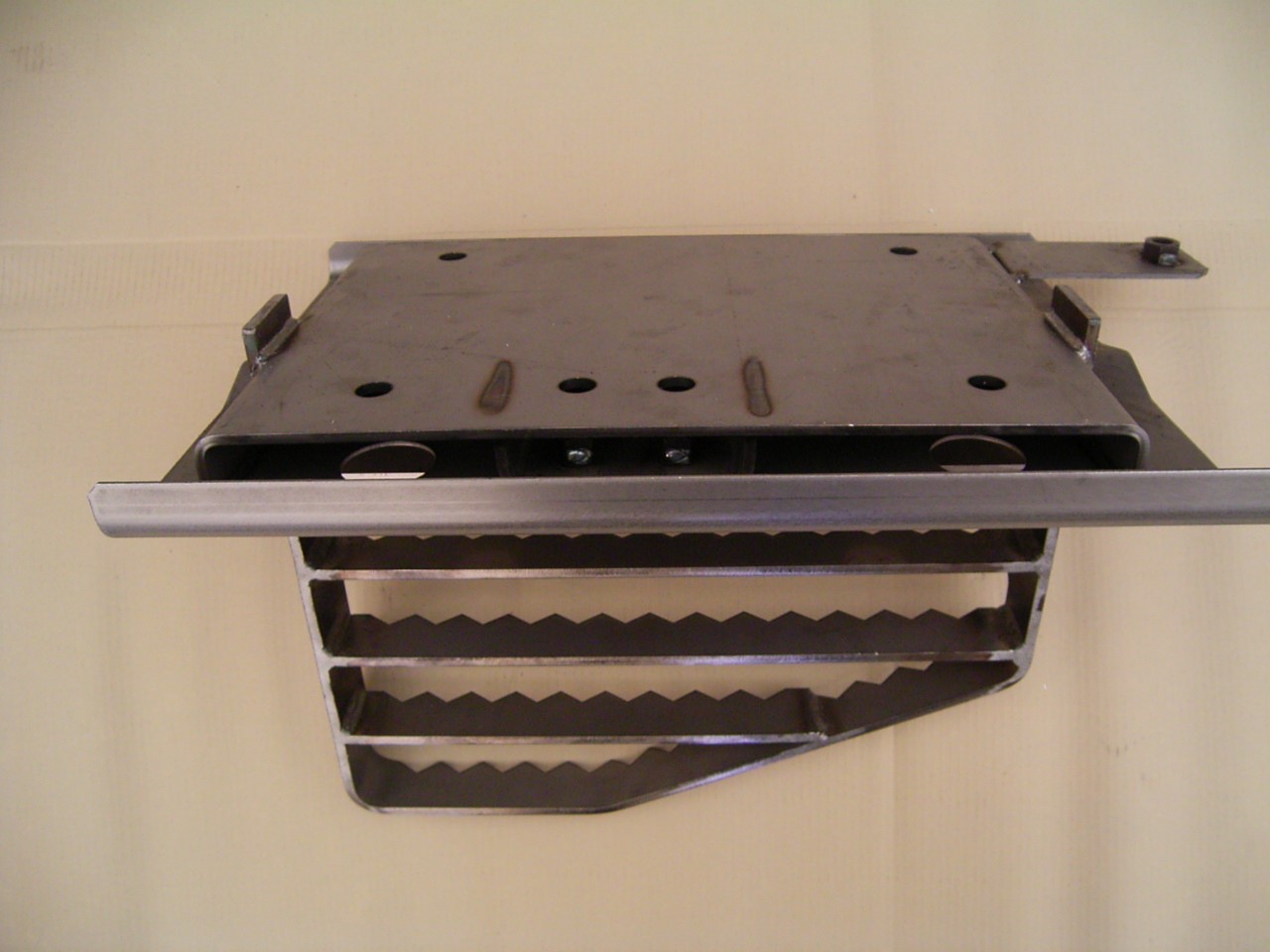

この溶接加工品は、建設機械のフェンダ-部分に取り付けるステップのアッセンブリ部品です。このフェンダーステップの主要材料の部品構成は、酸洗材の6㎜、4.5㎜、3.2㎜、2.3㎜で9個の部品とM12ナット3個を溶接した製品となっています。特に山形のフェンダーステップ部分が取り付く2.3㎜のカバ-部分の曲げ加工は、鈍角部分もR15で有る為、角度の精度が必要とされています。
