製品属性(仕様)

製品
分類
その他 業界輸送・搬送・マテハン
素材SUS304 サイズφ40×50mm
精度
板厚
キー溝:5mm js9 穴:20φH7 工程旋盤・ワイヤーカット・ボール盤

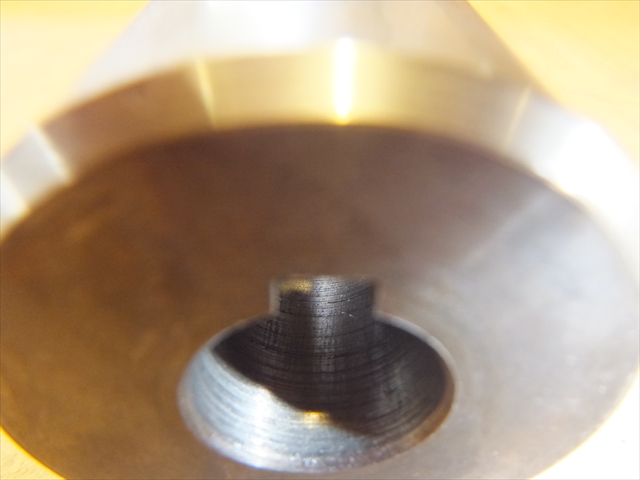

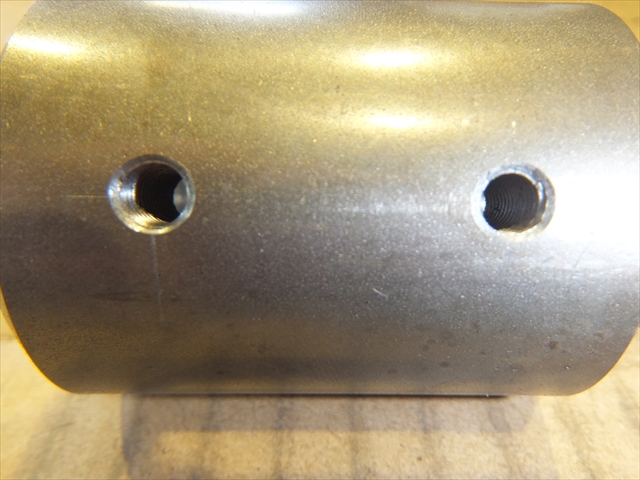

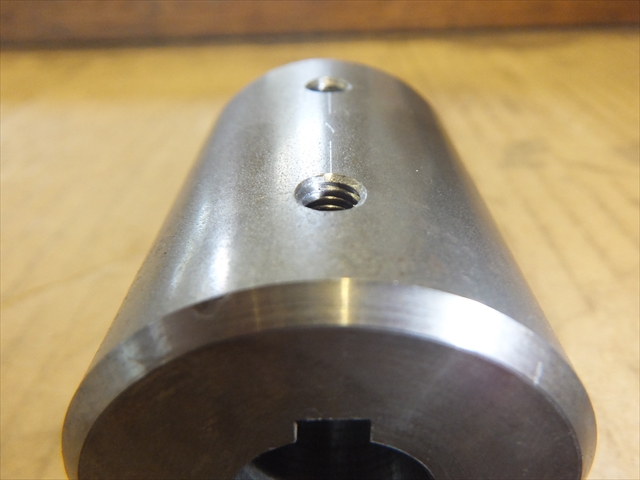

製品画像(様子)

特徴

 このステンレス製機械加工部品は、搬送ラインで使用される部品です。丸棒の長さカットおよび中心穴を加工、C面加工は旋盤加工で行い、ワイヤーカットにてキー溝を加工を行っています。部品上部にはボール盤でタップ穴加工を行っていますが、内製した治具にて固定し、正確な精度の穴加工となっています。組み立てられる機械加工部品であるため、キー溝加工や穴加工には高い寸法精度が求められます。
