製品属性(仕様)

製品
分類

点検台用ピット安全パイプ

 業界

輸送・搬送
素材

SS400鋼板/STK400鋼管

サイズ

Ｗ120×Ｌ210×Ｈ950

精度
板厚

t=6.0・3.2/D=89.1・t=2.8

工程

レーザー・溶接・塗装

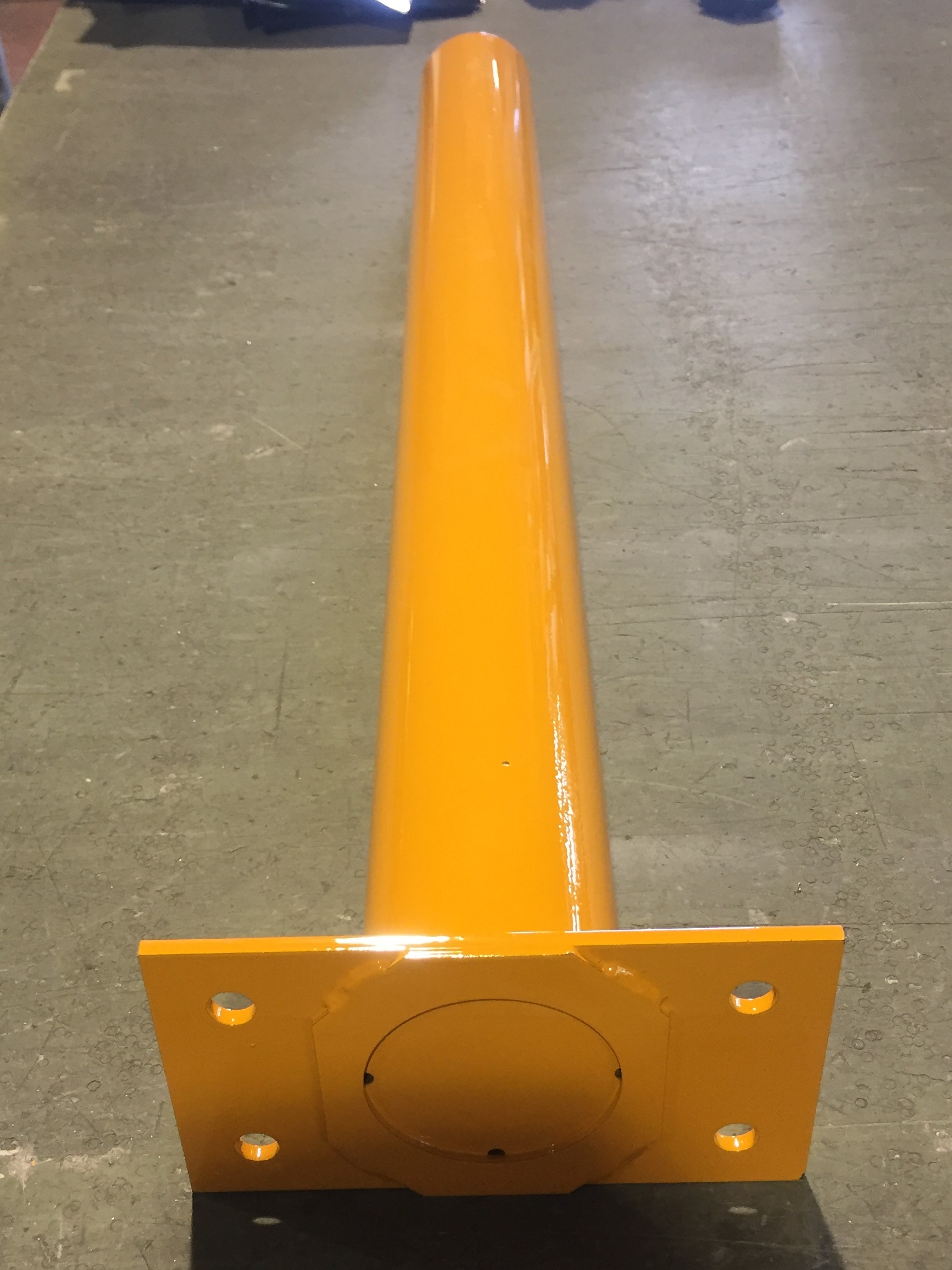

製品画像(様子)

特徴

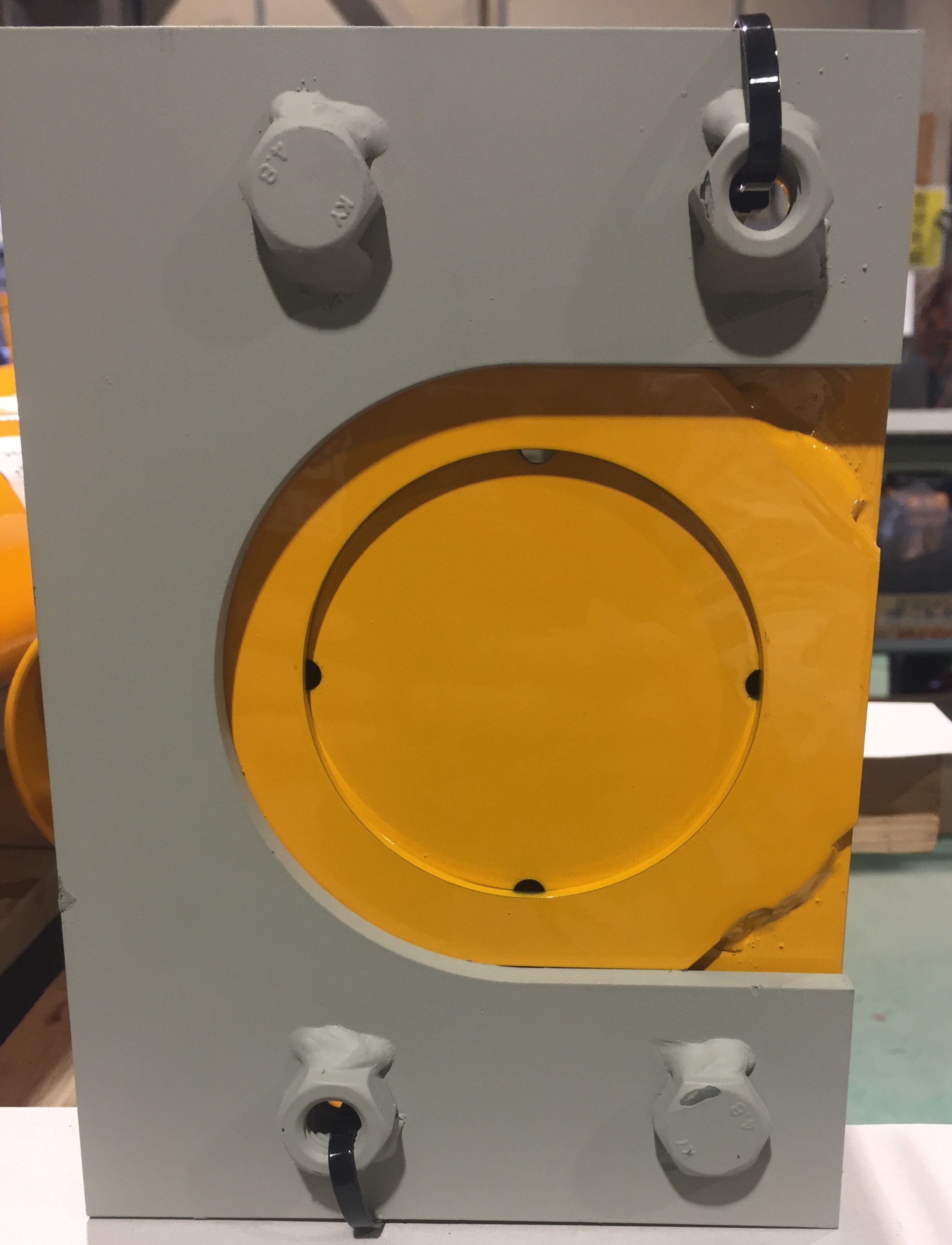

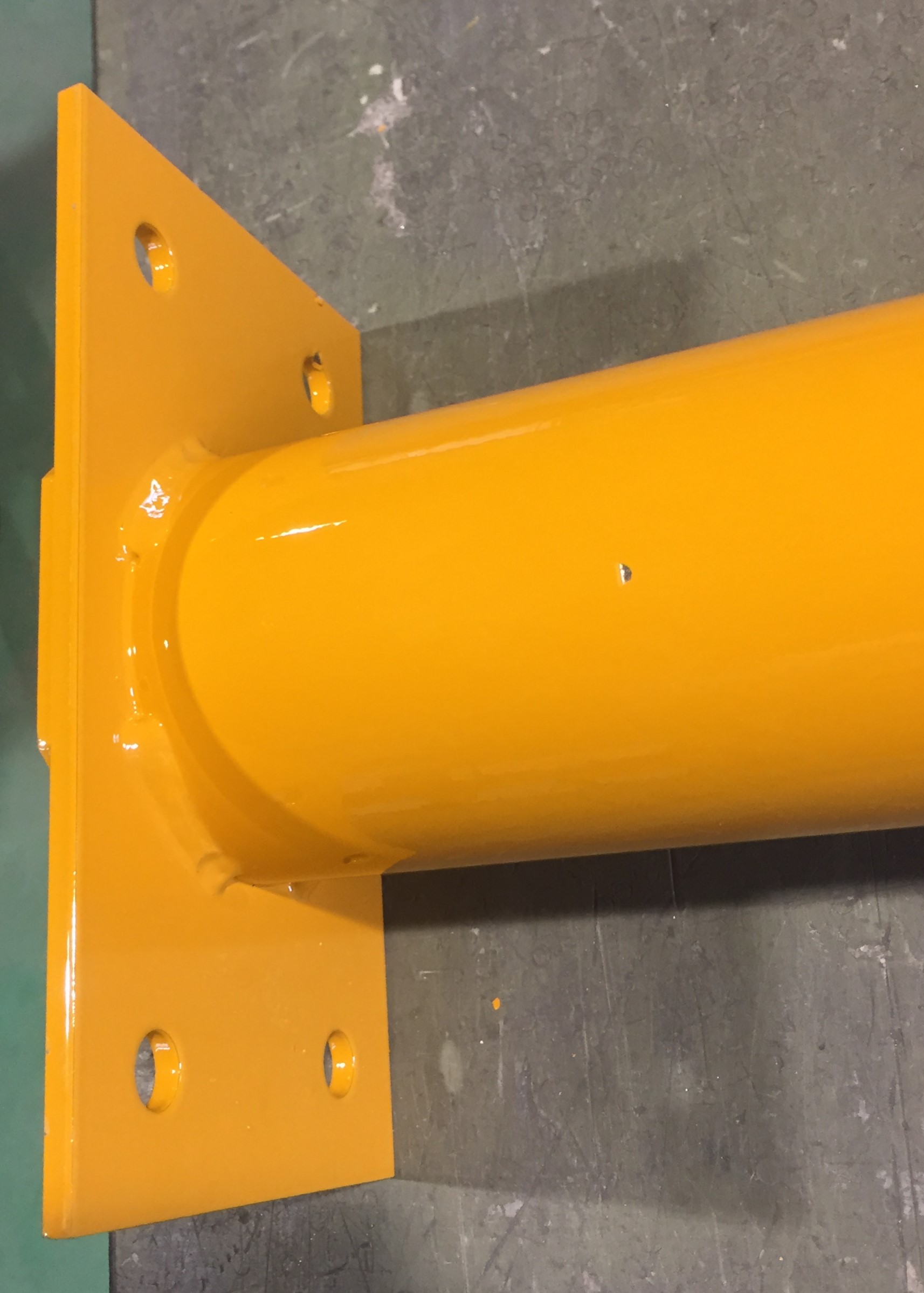

この点検台用ピット安全パイプは、溶接組立を行った製缶板金溶接組立品です。ベースとなる6.0t・3.2tのプレートと6.0ｔの固定用プレートの3種類のプレートをレーザー工程にて抜き加工を行っています。溶接工程ではまず初めに半自動溶接にて6.0t・3.2tのプレートを使い、ベースプレートを溶接組立します。その後、ベースプレートに対してパイプの傾き角度が±1゜以内に収まるよう溶接熱による歪みに注意しながらパイプ溶接を行い、固定用プレートにはボルトとナット溶接を行っています。また、表面処理には錆止め塗装とパイプ本体には粉体塗装にて安全色塗装を施しており、強い塗膜と優れた防錆能力のある表面処理を行っています。
