製品属性(仕様)

製品
分類
特殊車輌用アウトリガーフランジ 業界特殊車輌
素材SS400 サイズ250×400×90
精度
板厚
φ45 -0+0.05 工程レーザー・ブレーキ・溶接・機械加工

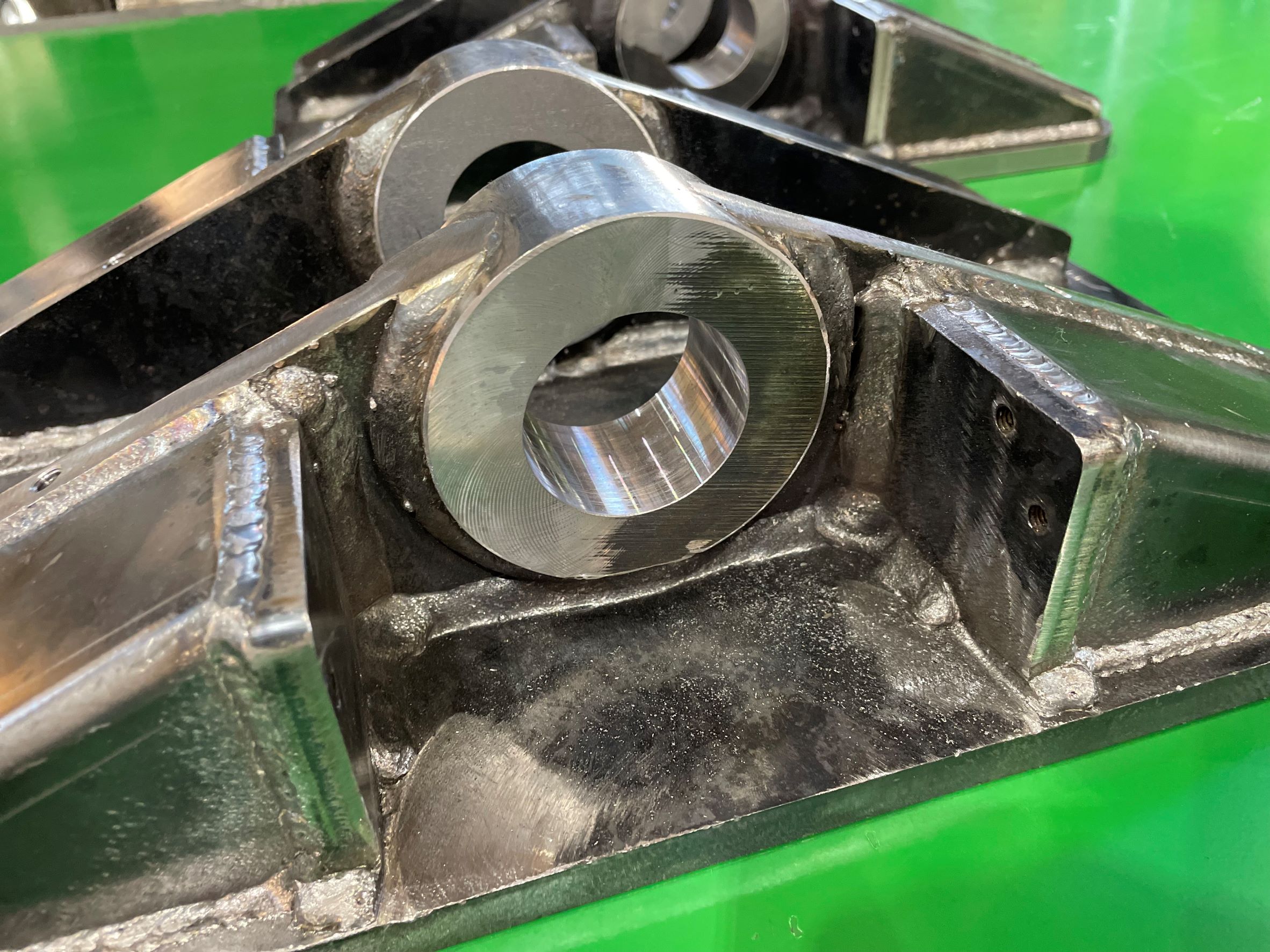

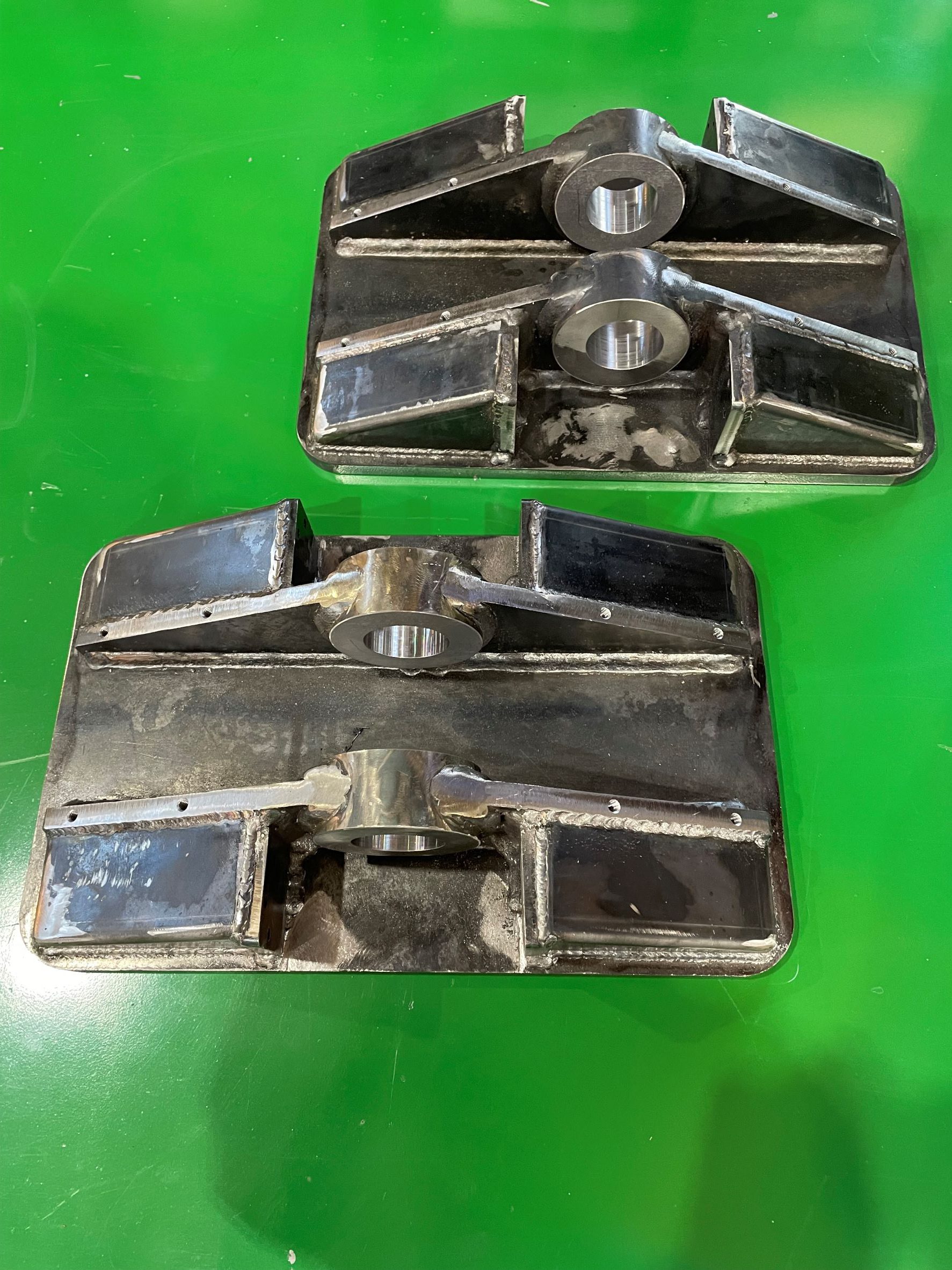

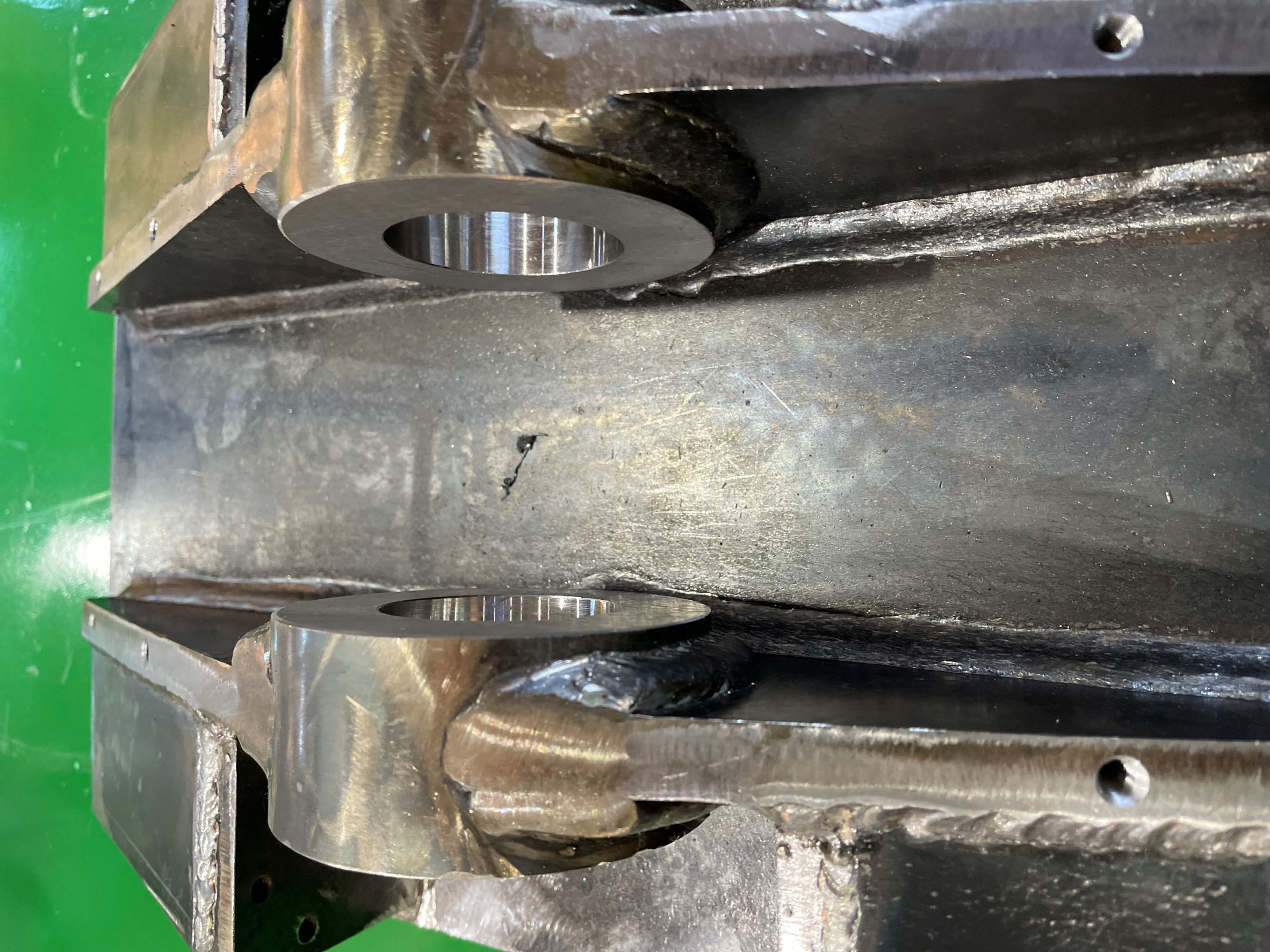

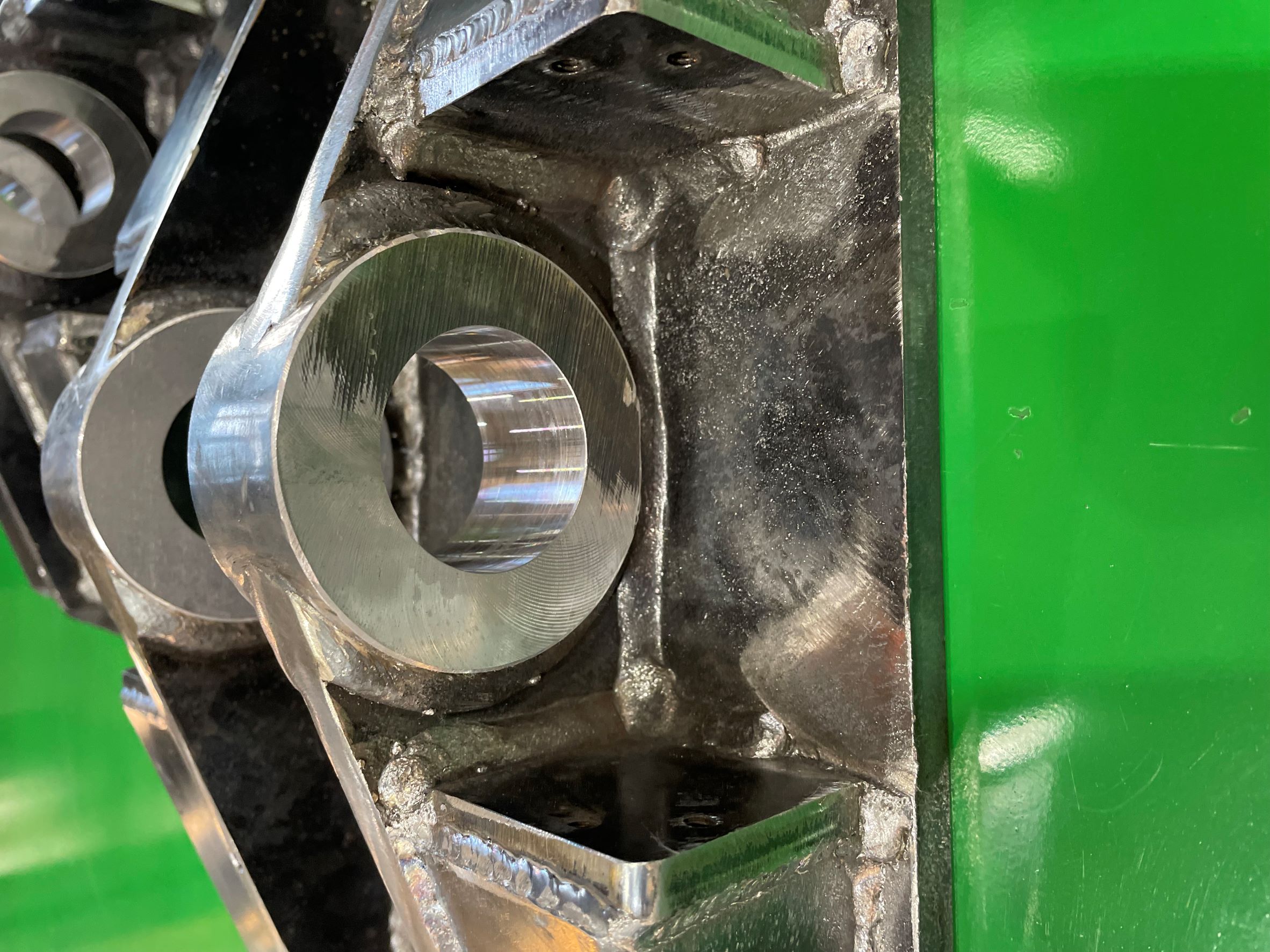

製品画像(様子)

特徴

特殊車輌用アウトリガーフランジのご紹介をさせて頂きます。特殊車輌用アウトリガーフランジは車体を安定させる装置部品になります。使用時に大きな荷重が掛かり溶接強度が必要となる為、溶接脚長を9mmで行っております。このような大きな荷重が掛かってくる部品は曲げ加工(内R)、溶接条件(脚長、条件)、材料の成分(ミルシート)などを考慮し加工を進めて行きます。機械加工では中央部のφ45にはシャフトが通り可動部分になる為、穴加工には同心が必須条件になります。加工ポイントはワークを加工する原点にあります。薄板から厚板、板金加工、製缶加工、機械加工、表面処理、組立まで一貫加工を行っております長谷金属にお任せください。お問合せをお待ちしております。
