製品属性(仕様)

製品
分類

その他

 業界

輸送・搬送・マテハン
素材

SS400　精工プレート

 サイズ

H11×W50×D550
精度
板厚

0，＋0.1

工程

フライス

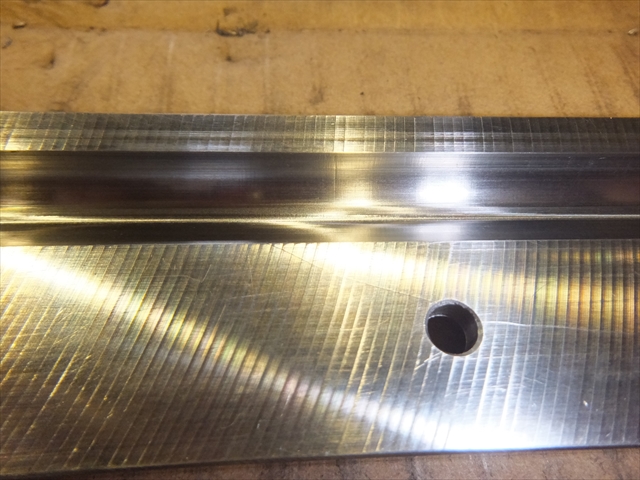

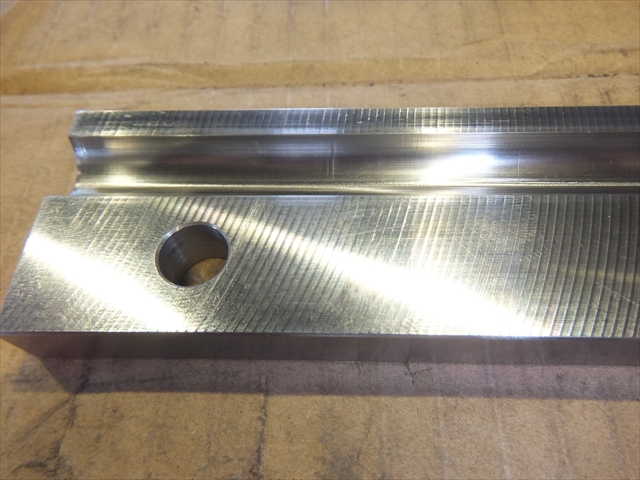

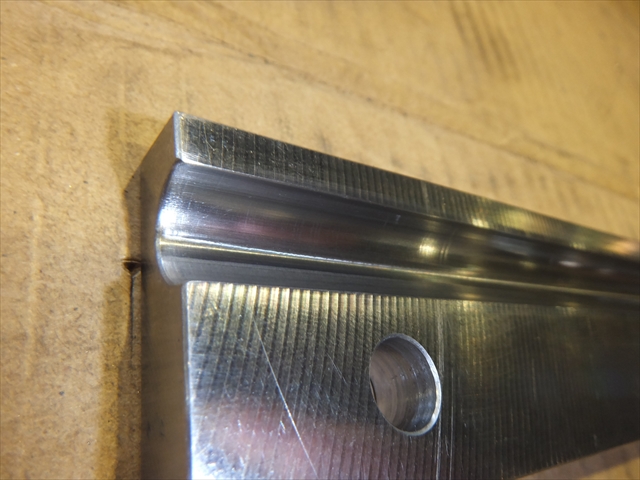

製品画像(様子)

特徴

　この搬送ライン用の機械加工品は、溝切りの形状が穴形状となっています。SS400の精工プレートを用いて製作しており、半円形状の溝切りプレートを2枚組み合わせることで円形の穴形状になるよう加工しています。2枚のプレート部品を重ね合わせた際、12φで0，＋0.1の精度となるような高精度溝加工を行っています。
