製品属性(仕様)

製品
分類
電極ホルダー 業界産業用機械
素材SUS304  サイズW12×H32×L25
精度
板厚
t=12.0・φ10 工程フライス・旋盤・溶接・ワイヤー加工

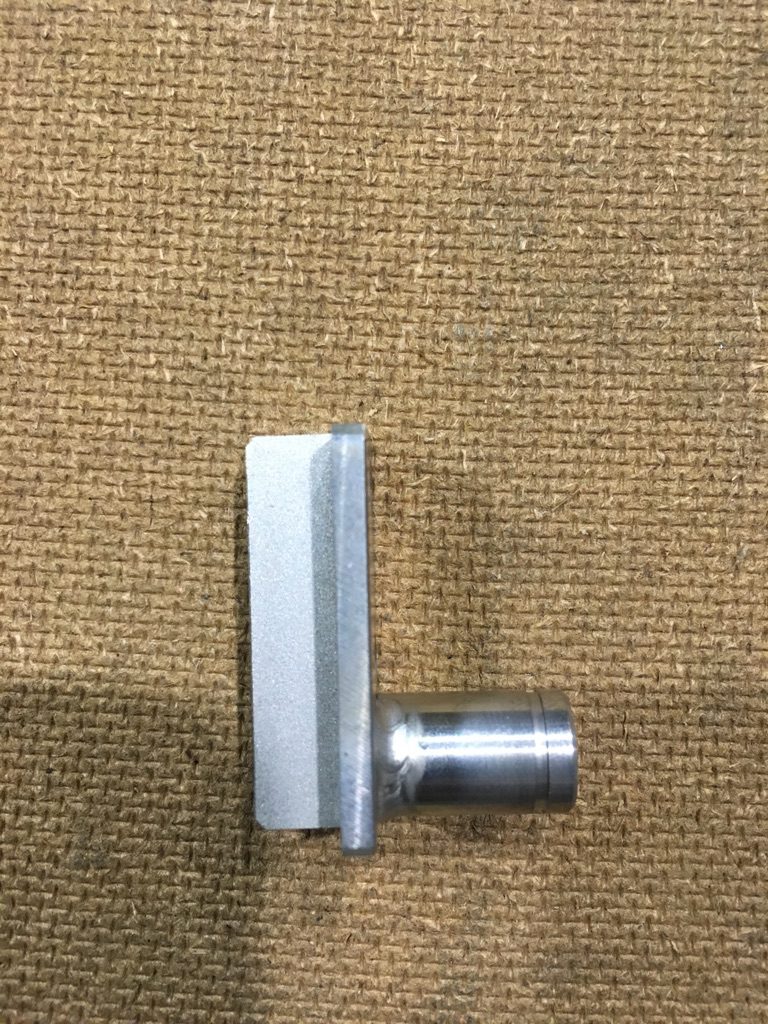

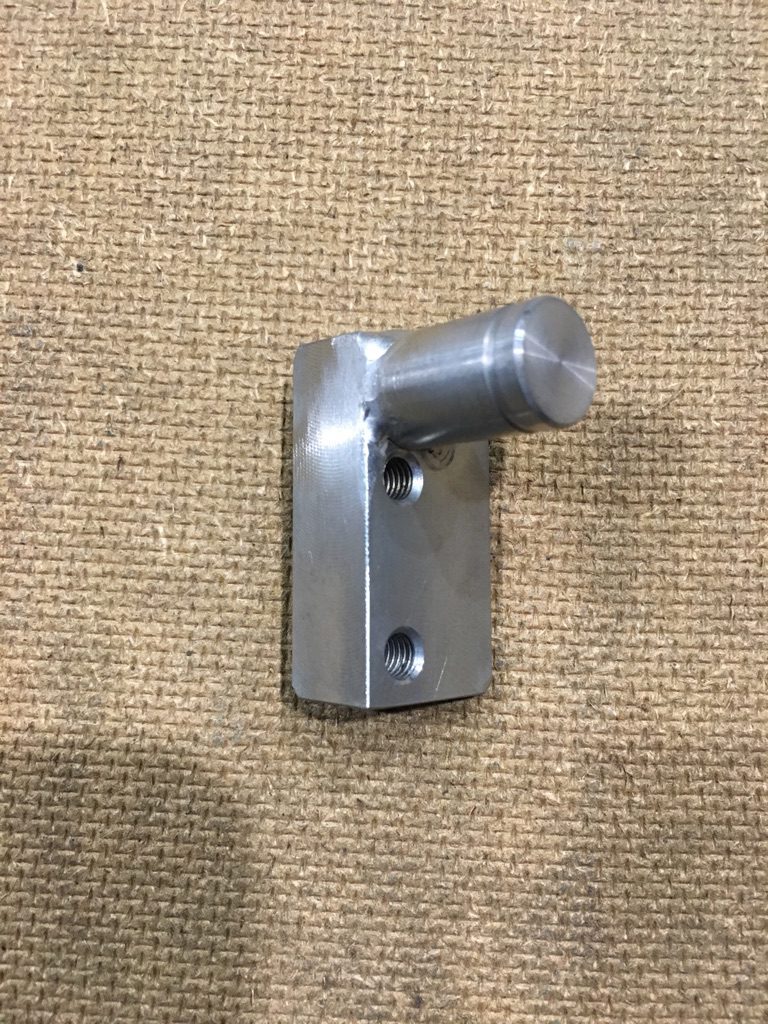

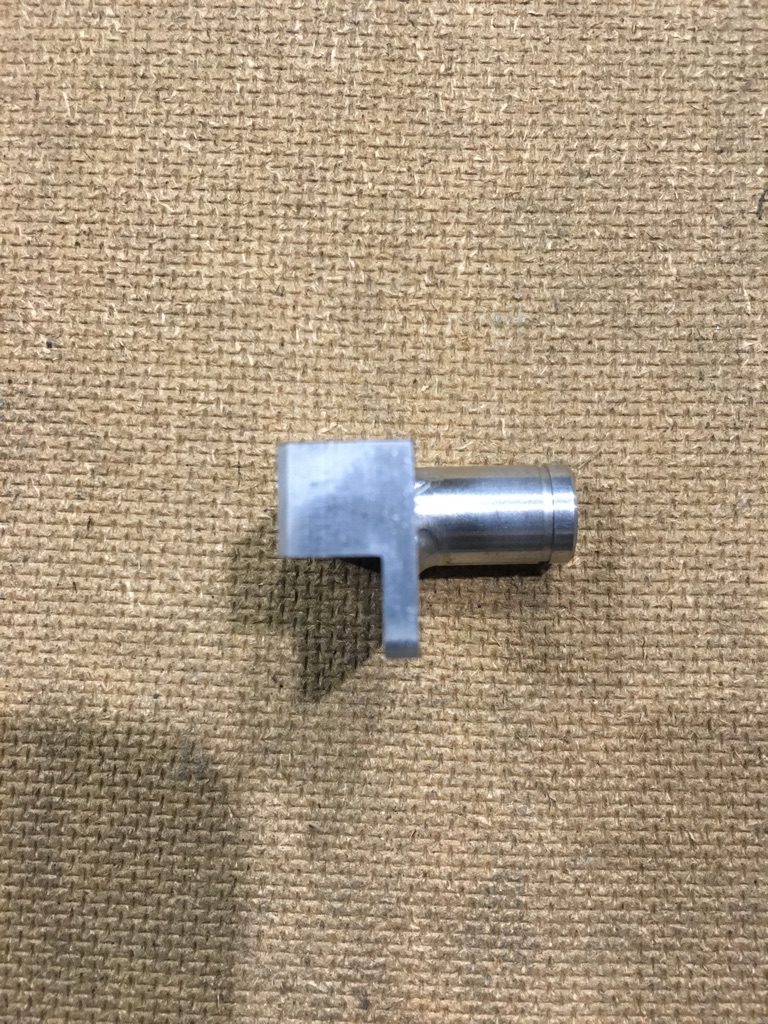

製品画像(様子)

特徴

この電極ホルダーは機械加工を行ったプレートと旋盤加工を行った丸物の溶接品です。溶接はTIG溶接を行います。製品が非常に小さくステンレス製ですので、溶接時には溶け過ぎないように電流値に注意します。このステンレスプレートには切欠きがあるのですが、溶接前に加工すると溶接熱による歪みが生じるので溶接後に行います。切欠き後のステンレスプレートの厚みが3mmになる箇所があるので、機械加工では加工しにくいのでワイヤー加工機で加工します。ワイヤー加工では丸物と切欠きの直角・平行の関係を出す為に特注治具を社内で製作し加工します。
