製品属性(仕様)

製品
分類

大型工作機械オイルパン

 業界

工作機械


素材

SS400

 サイズ

L1000×W2300×H300
精度
板厚

3.2

 工程

抜き,曲げ,溶接,最終検査,

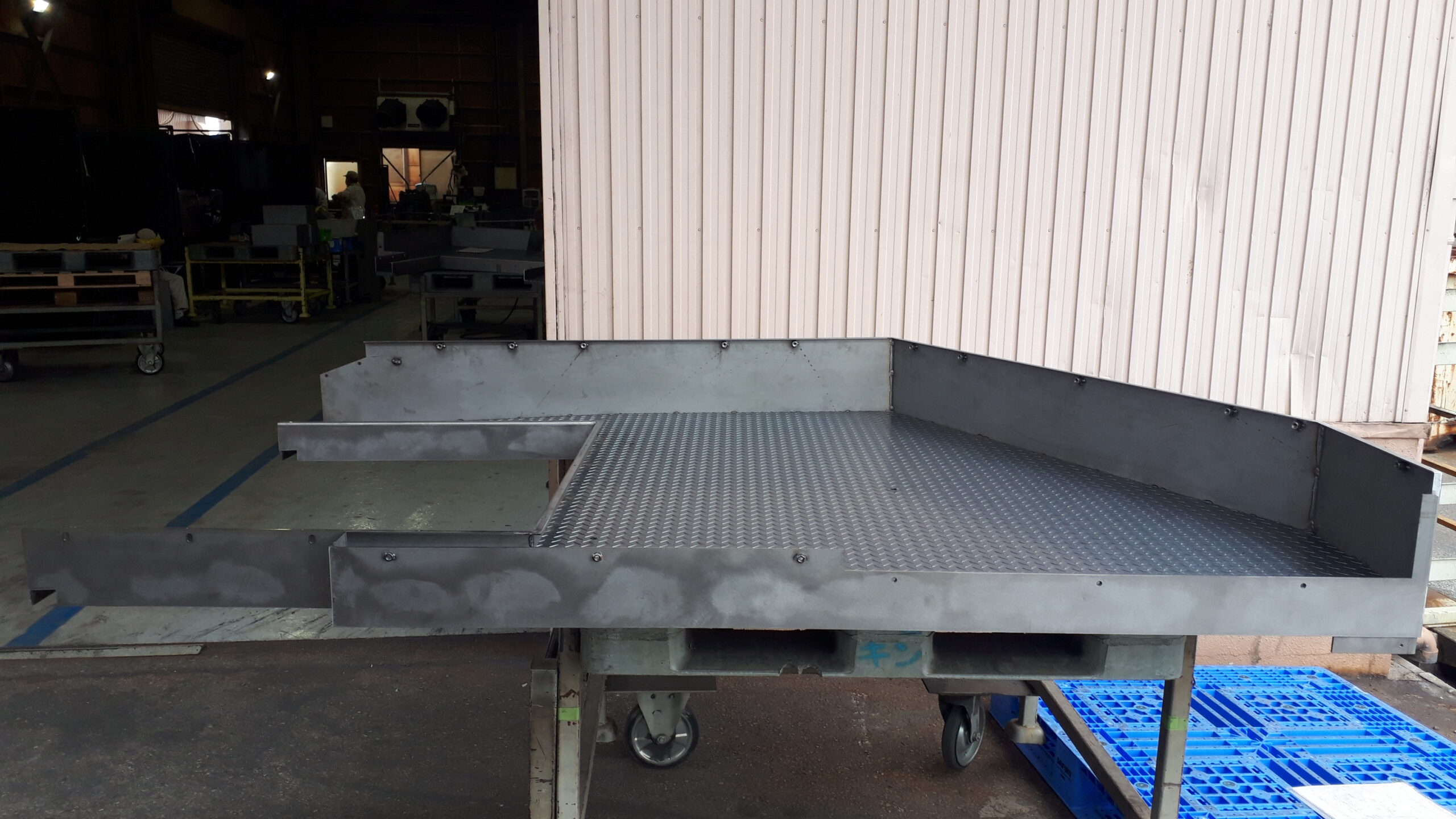

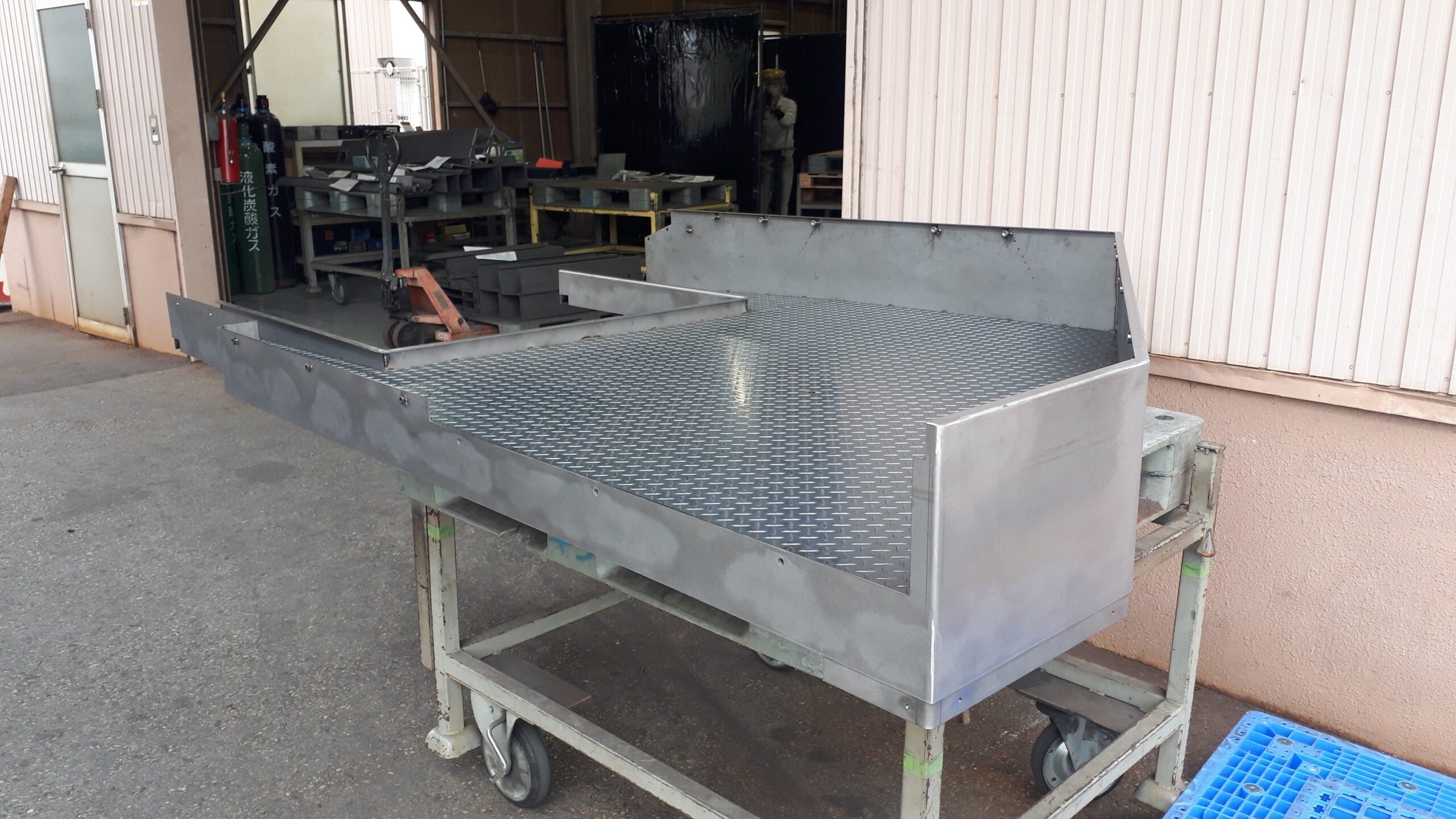

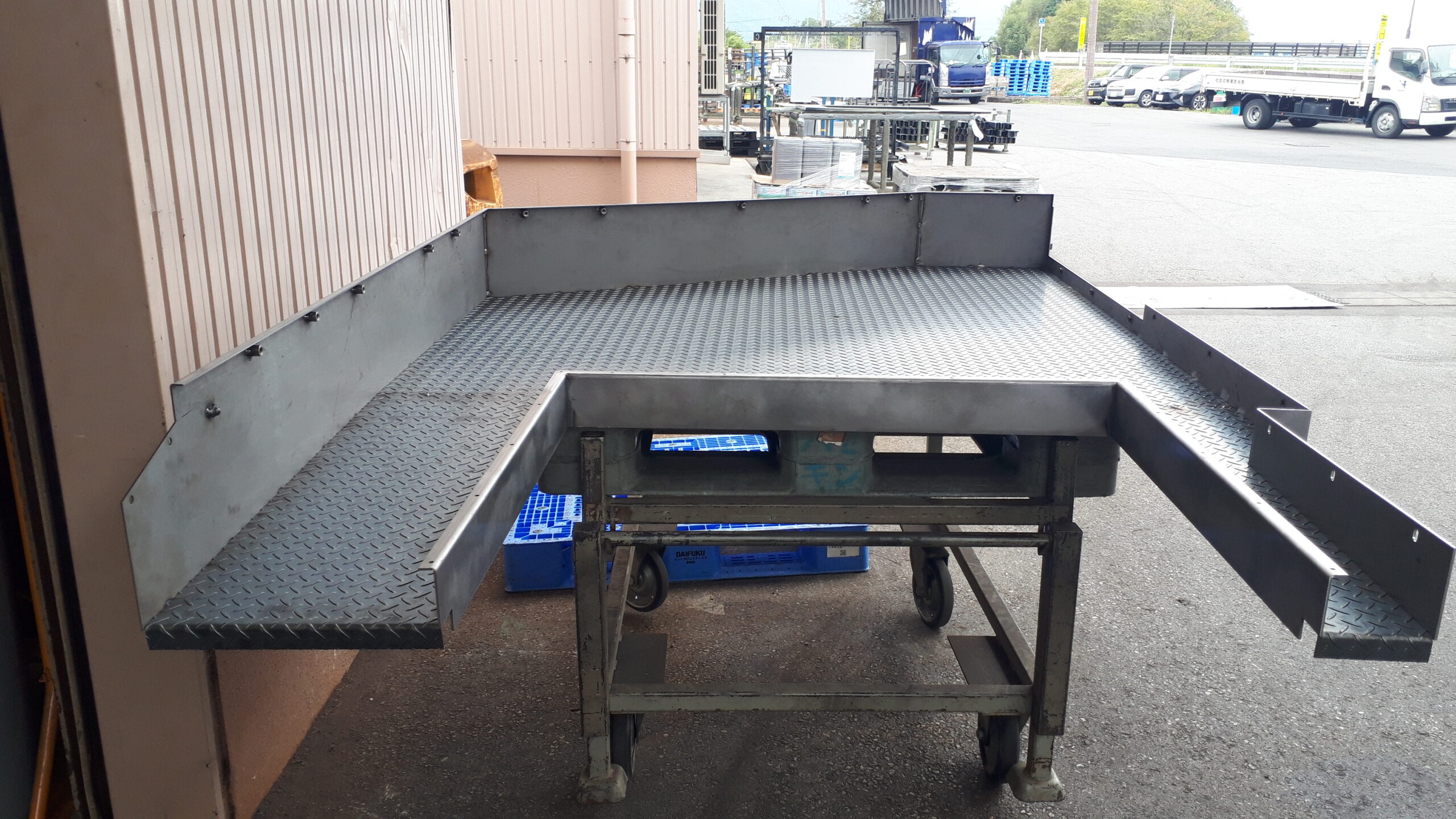

製品画像(様子)

特徴

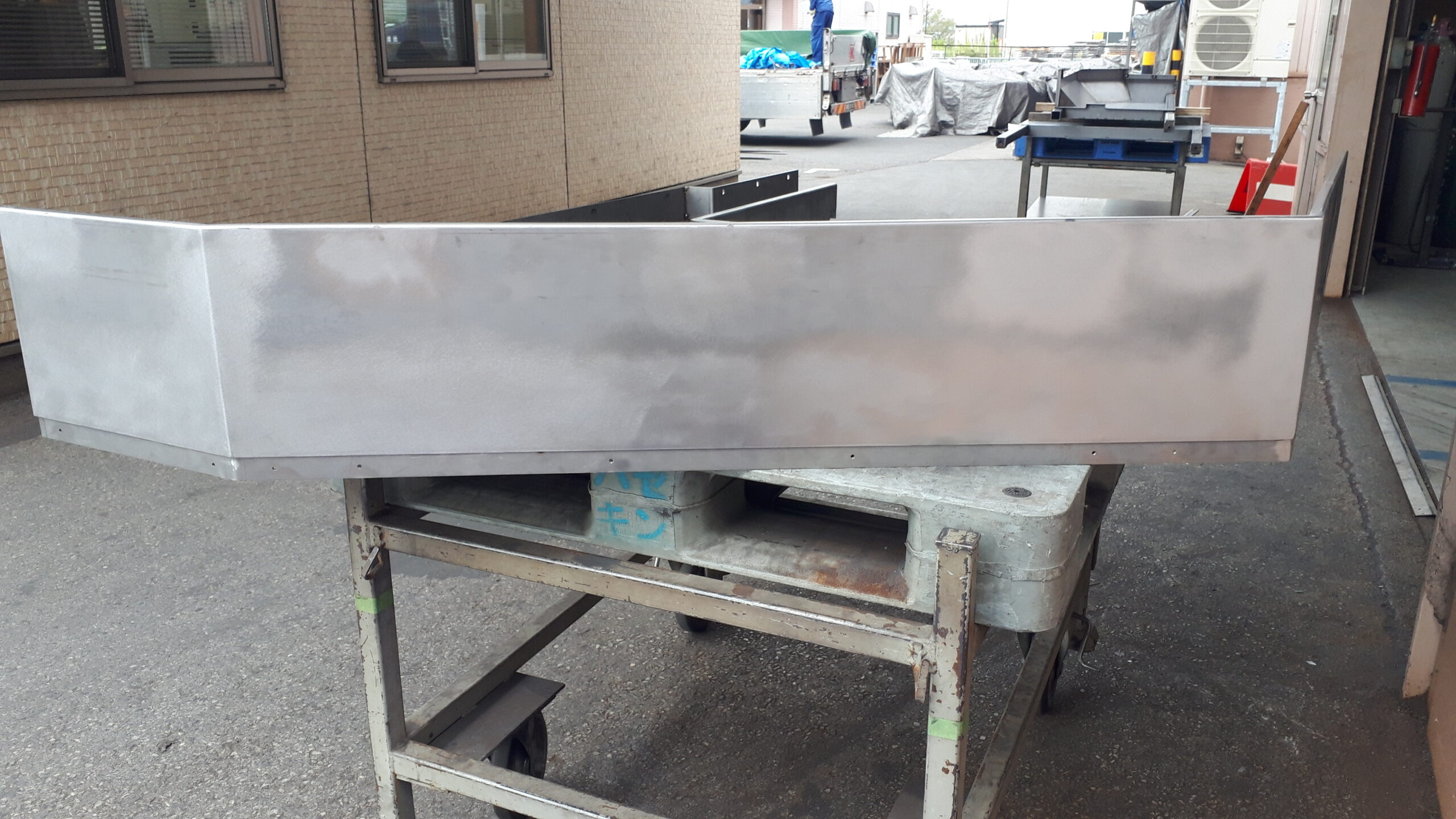

こちらの製品は、大型工作機械に使用されるオイルパンです。オイルがたまる部分であるため、漏れないように全周溶接を行うかコーキング処理が必要になります。全周溶接だと溶接箇所が広範になるため、コーキングにて油漏れがないように加工しています。また、オイルで滑りやすくなるので、板材は縞鋼板を使用して、滑りにくくなっています。側面の部分は、カバーになるため、仕上げをより丁寧に行っています。
当社は、大型の板金加工ができる体制を整えております。お問い合わせお待ちしております。
