製品属性(仕様)

製品
分類
ブラケット・アングル・ステー 業界輸送・搬送
素材SS400鋼板 サイズL350×W350×H300
精度
板厚
t=9.0 工程EX加工機・CO2溶接・塗装

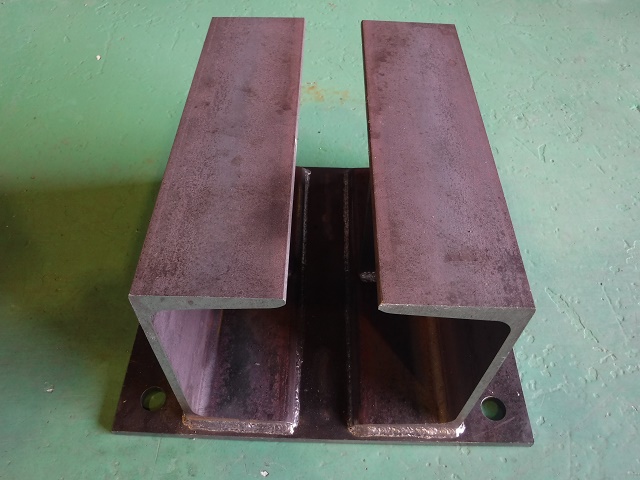

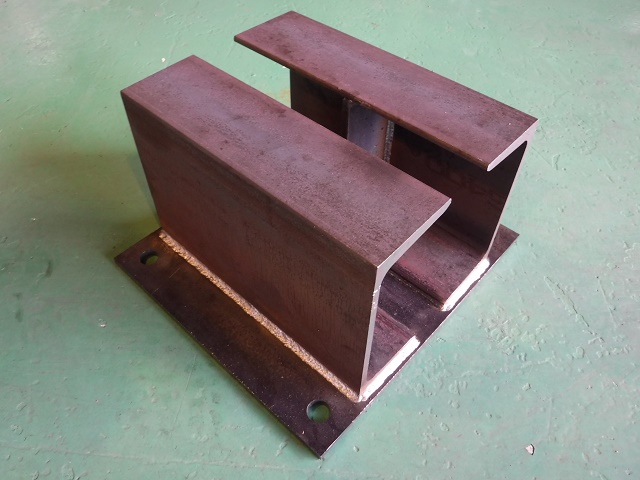

製品画像(様子)

特徴

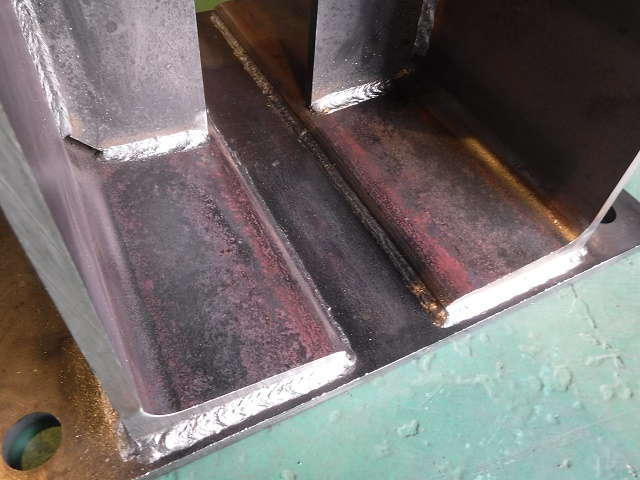

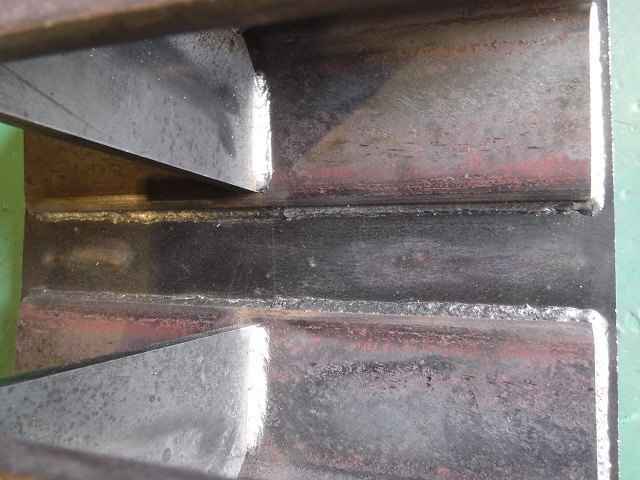

このオーダー補強ブラケットは、溶接組立を行った製缶板金組立品です。このブラケットは、昇降機に設置するレールブラケットの高さを調整するために使用される特注のブラケットです。9mm厚のベースプレートをEX加工機(厚板レーザー加工機)で抜き加工を行いました。ここでEX加工機を使用することで従来のレーザー加工機に比べて、ピアッシングのスピードが格段に速く加工することができます。その上へ9mm厚のCチャンに補強の為に9mm厚のリブプレートを組み付けCO2溶接を行っています。実際の現場では、このオーダー補強ブラケットの上にレールブラケットが溶接組立されます。そのため、設置する面とベースプレートが平行度1mm以内になる必要があるので、溶接時に発生する歪みを考慮してCO2溶接を行っています。
