製品属性(仕様)

製品
分類

アングルブラケット

 業界

輸送・搬送
素材

ＳＳ400　アングル材

 サイズ

Ｌ240×Ｈ210
精度
板厚

ｔ＝6.0

 工程

ユニットワーカー・レーザー・ＣＯ2溶接

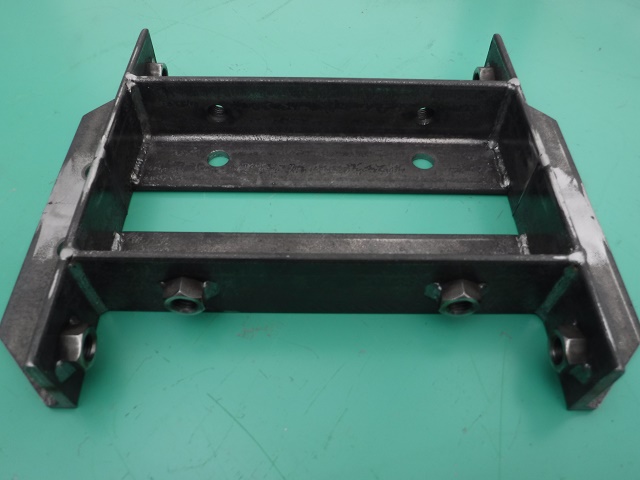

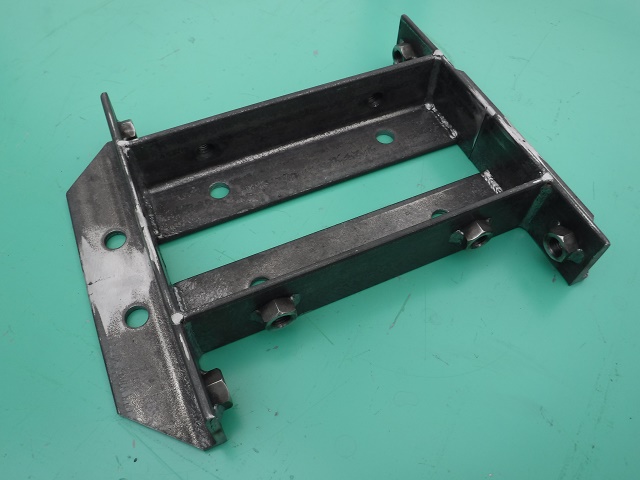

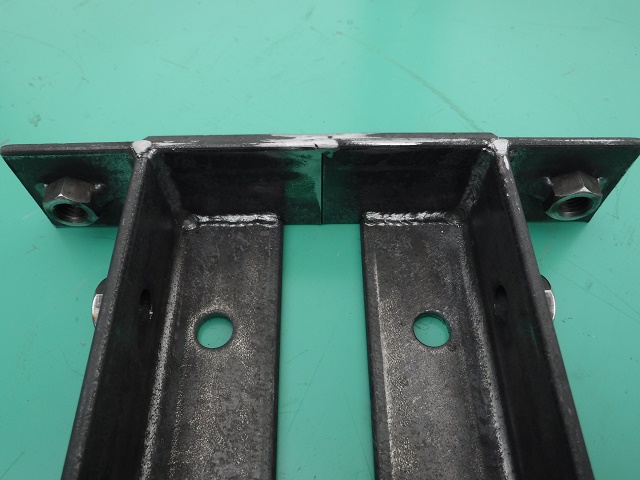

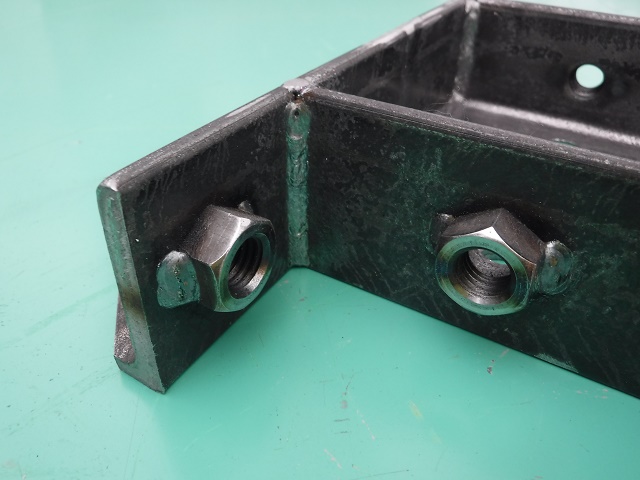

製品画像(様子)

特徴

このアングルブラケットは、搬送ラインで用いられるスイッチ固定用アングルブラケットです。ユニットワーカー工程で抜き加工を行い、レーザー工程でアングル加工用の治具を使用し切り欠き加工を行って、その後溶接組立を行った製缶板金溶接組立品です。溶接を行うと、どうしても溶接熱による歪みが発生してしまいます。歪みが発生すると穴の位置がずれてしまうので、溶接組立を行う際に加工を行う順番を考慮し、歪みの影響が出ない様に考慮した加工を行っている製缶板金溶接組立品です。
