製品属性(仕様)

製品
分類

支持ブラケット

 業界

太陽光・架台金具
素材

SS400鋼板

 サイズ

L380×H250mm
精度
板厚

t＝6.0mm

 工程

レーザー・CO2溶接・メッキ

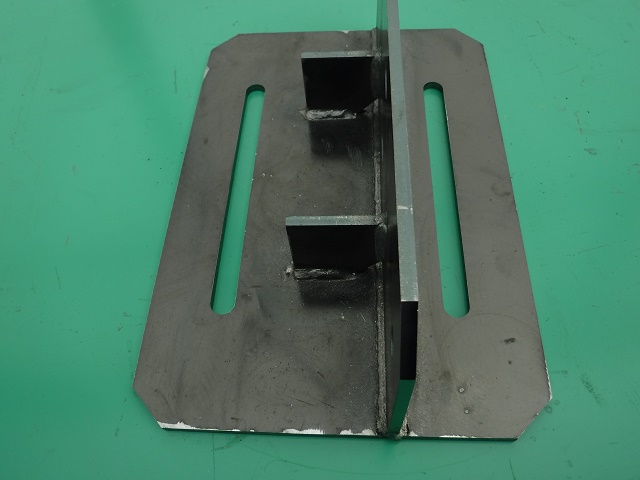

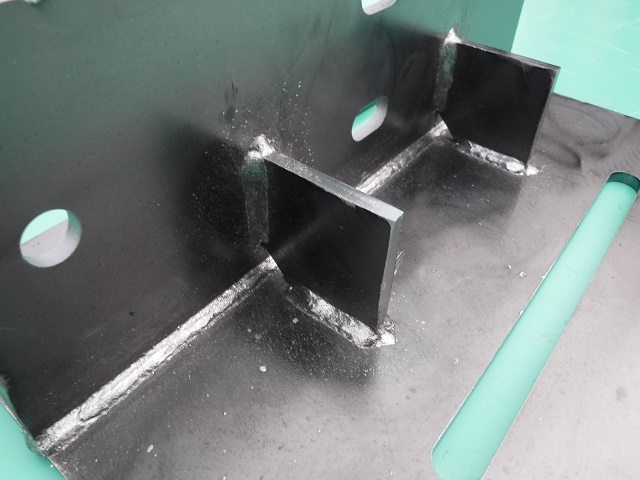

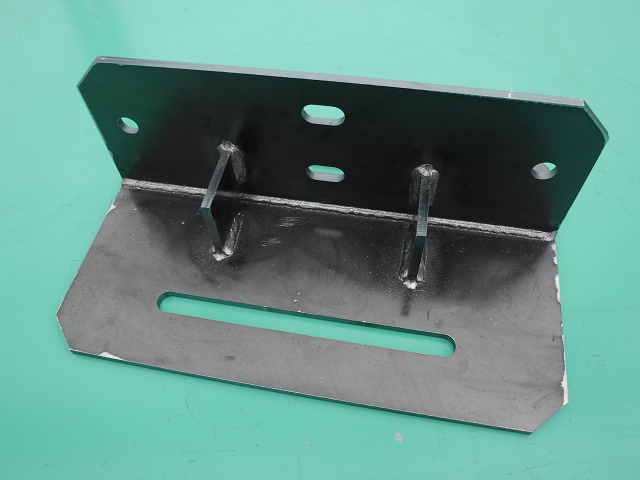

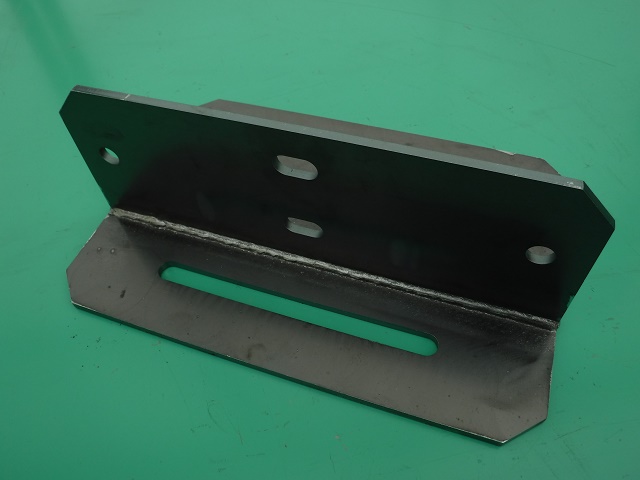

製品画像(様子)

特徴

この支持ブラケットは、溶接組立を行った太陽光架台（ソーラーパネル用架台）向けの製缶板金溶接組立部品です。支持ブラケットは溶接にて組立加工を行っておりますが、直角交差があるため溶接熱によるゆがみが発生しないように気を付けて溶接を行っています。この支持ブラケットはブレース支持金具部分になり、ブレースフレームを取付組立・固定を行うので、支点部分の中央の長穴付近に制振と補強のために、2枚のt6.0mmプレートの半自動溶接を行っております。その後、メッキの表面処理を施しています。
