製品属性(仕様)

製品
分類

軸受けブラケット

 業界

産業用機械

素材

SS400鋼板

 サイズ

L790×W290×H38

精度
板厚

±0.05

工程

レーザー・CO2溶接・フライス・旋盤・タップ

製品画像(様子)

特徴

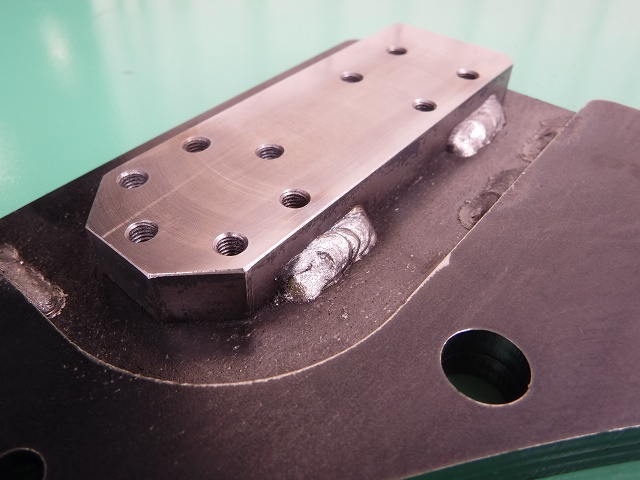

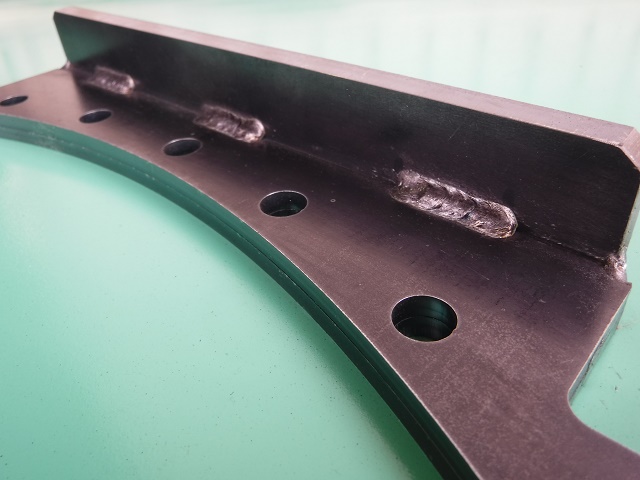

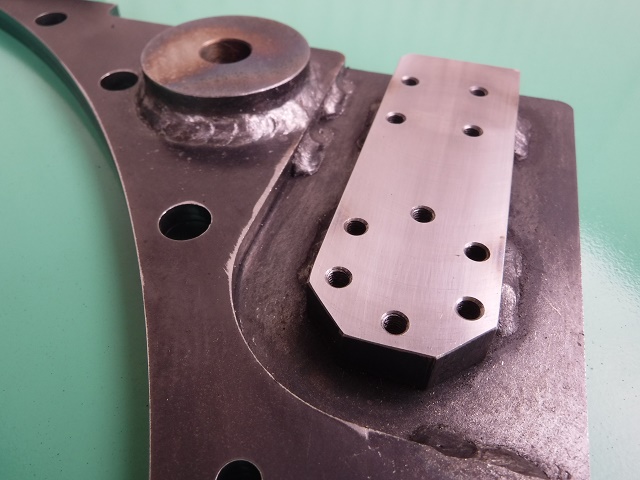

“この軸受けブラケットは溶接組立と機械加工を行った製缶板金組立品です。レーザー加工でｔ＝4.5mm・9.0mmを加工した部品に、NC旋盤で位置出し用の丸材Ф55を加工した部品を組み立てCO2溶接を行います。大きな軸の下側の受け(位置出し用)になるので±0.05の製品精度が必要な為、機械面にあたる9mmプレート2枚・位置出し用の丸材Ф55の部分と溶接時の歪を取る作業としてNC縦フライス機で切削加工を行い製品精度を出します。こういった複雑な形状の製品を切削加工する際、ワーク固定をしっかりしておかないと均一な精度、全体が同じ精度にはならない為ステップブロックを使用しダイヤルゲージで確認を行いながら加工を行います。
機械加工で行うミラー加工とは、産業用機械部品では部品①とその勝手反対になる部品②と左右1組で組み立てを行う場合があります。この左右の部品を片方ずつ加工を行い同一の製品精度を確保するのは難しい事です。左右の部品を同じ製品精度にするには同じ治具に左右の部品を固定し同時に切削作業を行う事で、部品同士を同じ精度にする加工方法です。
”
