製品属性(仕様)

製品
分類

減速機調整用ブラケット

 業界

産業用機械

素材

SS400鋼板

サイズ

L200×W160×H45

精度
板厚

Φ10h7（0～-0.018）

工程

レーザー（EX加工機)・CO2溶接・機械加工・タップ

製品画像(様子)

特徴

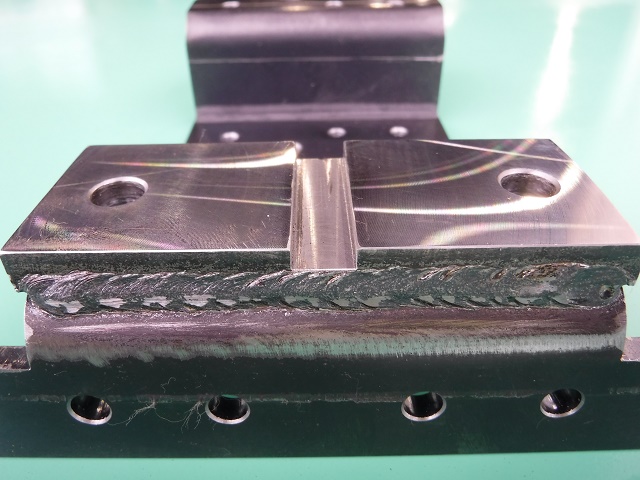

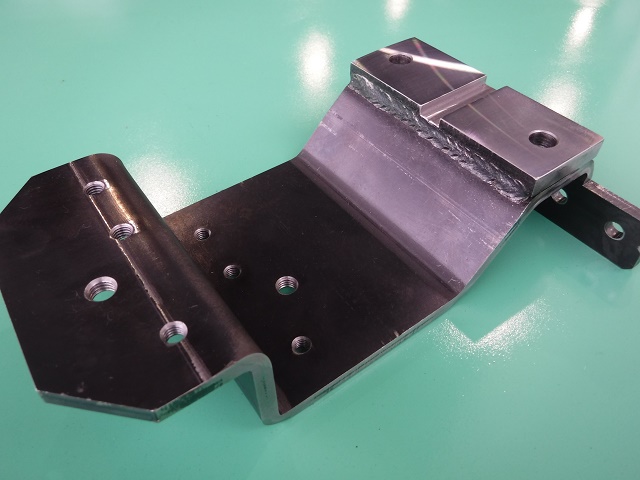

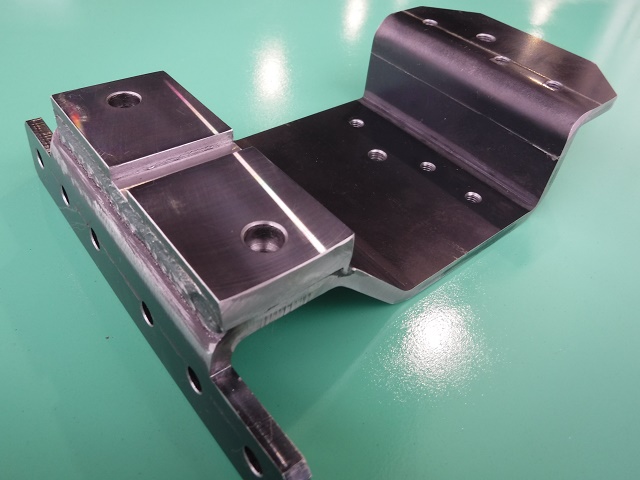

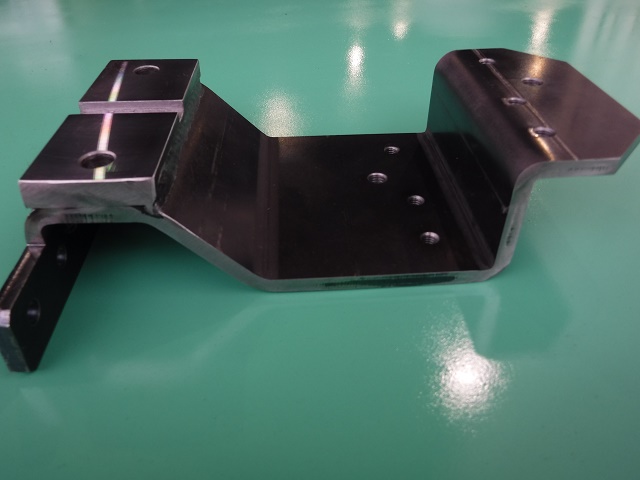

この産業機械用減速機調整用ブラケットは、溶接組立と機械加工を行った機械加工組立品です。加工はレーザーEX加工機にて6mmと9mmの加工を行います。加工出来た6mmプレートに曲げ加工・穴明け加工後タップ加工(M8×2箇所・M6×6箇所)とM4ザグリ加工を行ってから9mmプレートとの溶接組立を行いCO2溶接にて仕上げます。その後、機械加工で9mmプレート取付面にフライス加工を行い面の精度を確保します。直角交差の基準面をフライス加工し加工面と次の加工のキー溝加工との精度・位置交差を確保しています。キー溝加工はΦ10h7(0～-0.018)仕上げの製品精度です。
キー溝加工とは、2つの部品同士を精度良く嵌め合う為に部品それぞれに凹部と凸部の加工を行ったり、凹部にキーを嵌め込み相手の部品との共回りを防ぐ為のキーを装備する溝をエンドミル・スロッター・ブローチなどで加工を行う事です。
