製品属性(仕様)

製品
分類

フレームブラケット

 業界

産業用機械
素材

SS400

 サイズ

300×75
精度
板厚

Φ15　H7　直角度±0.3

 工程

レーザー・旋盤・溶接

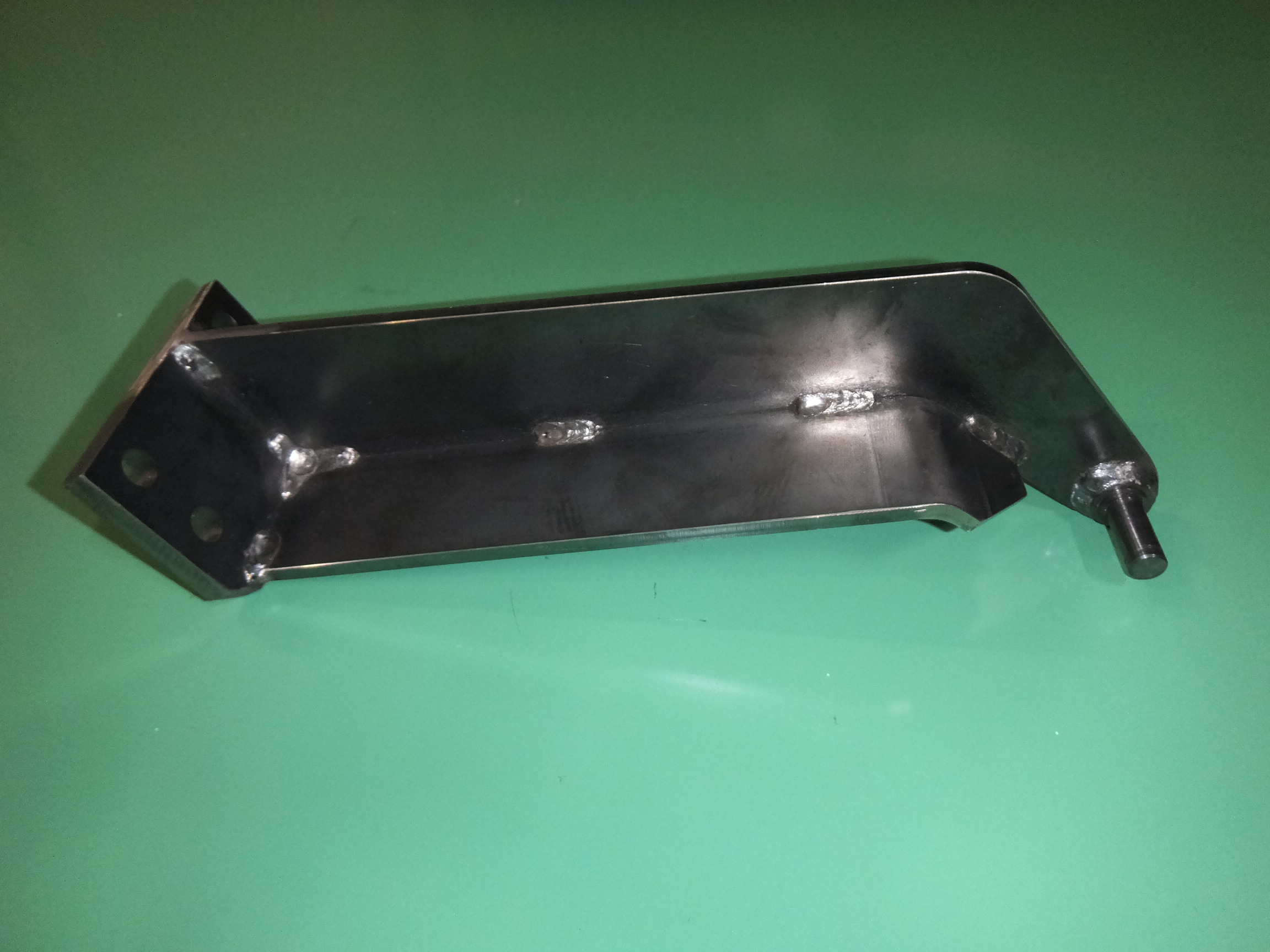

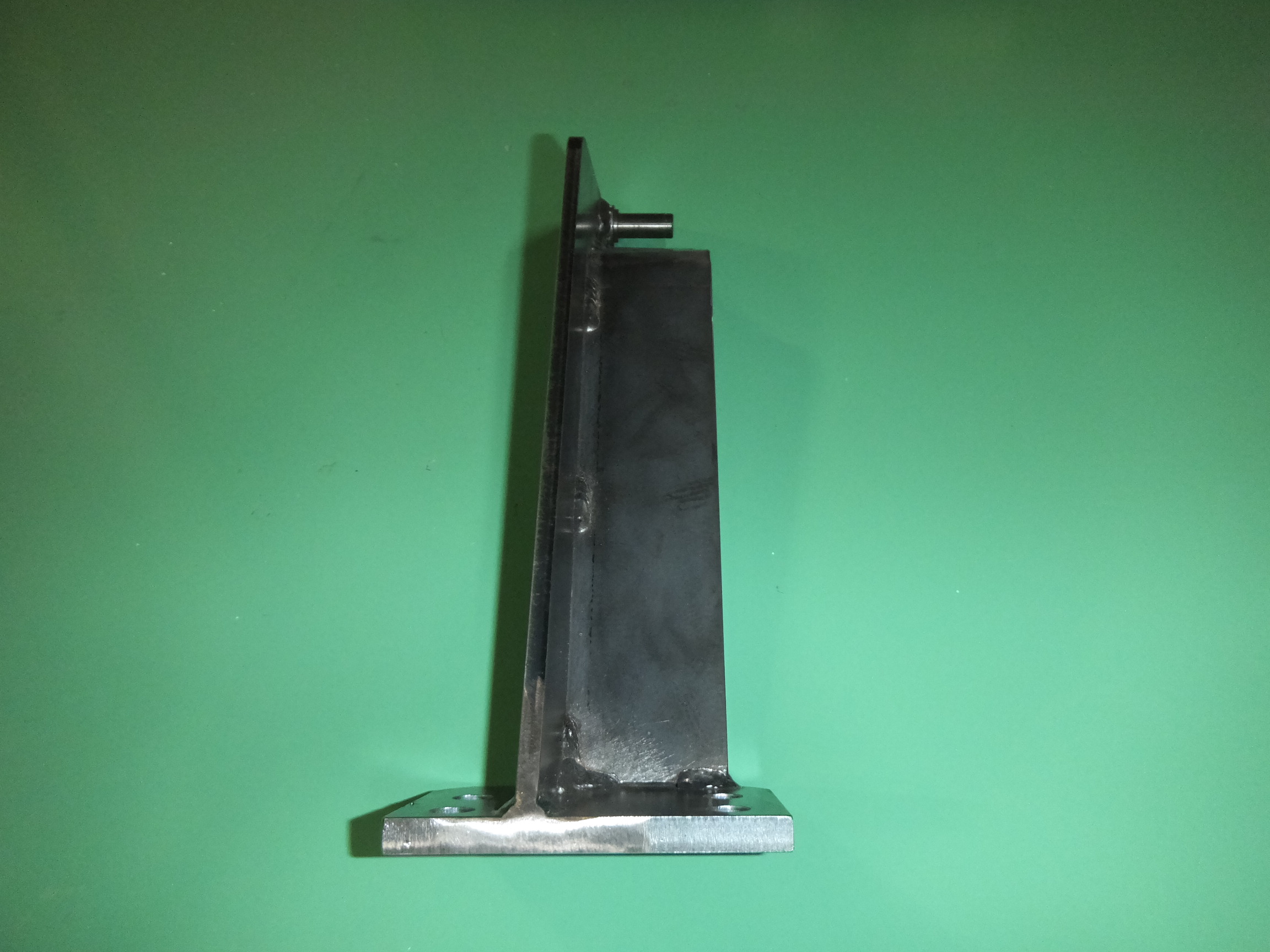

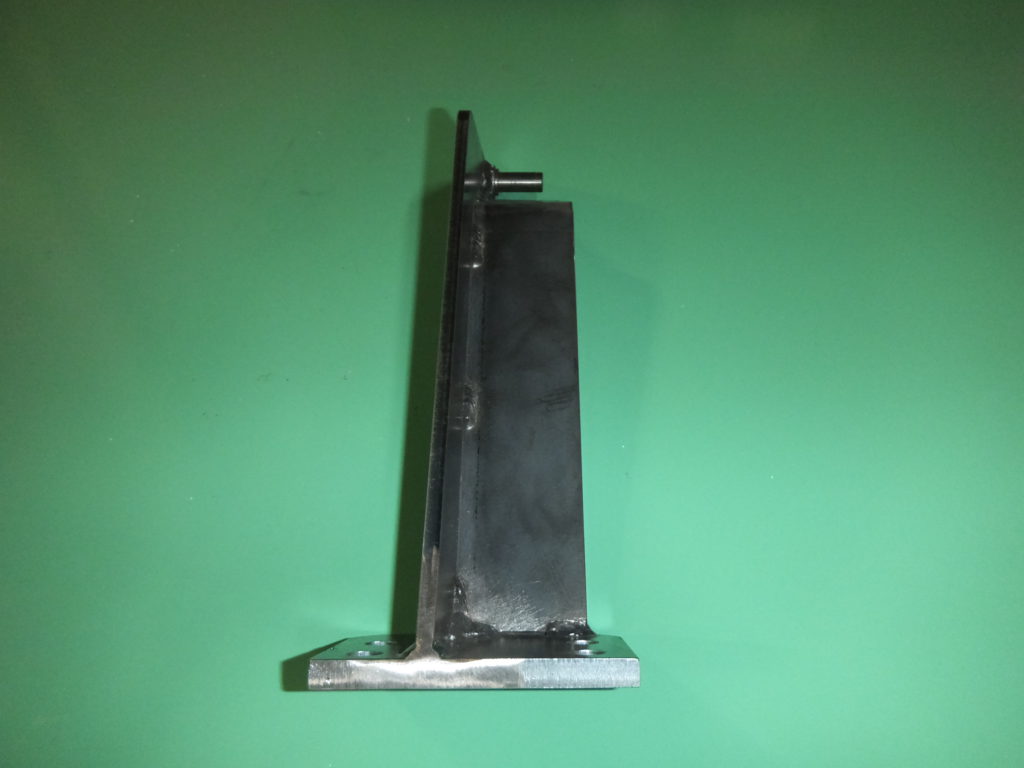

製品画像(様子)

特徴

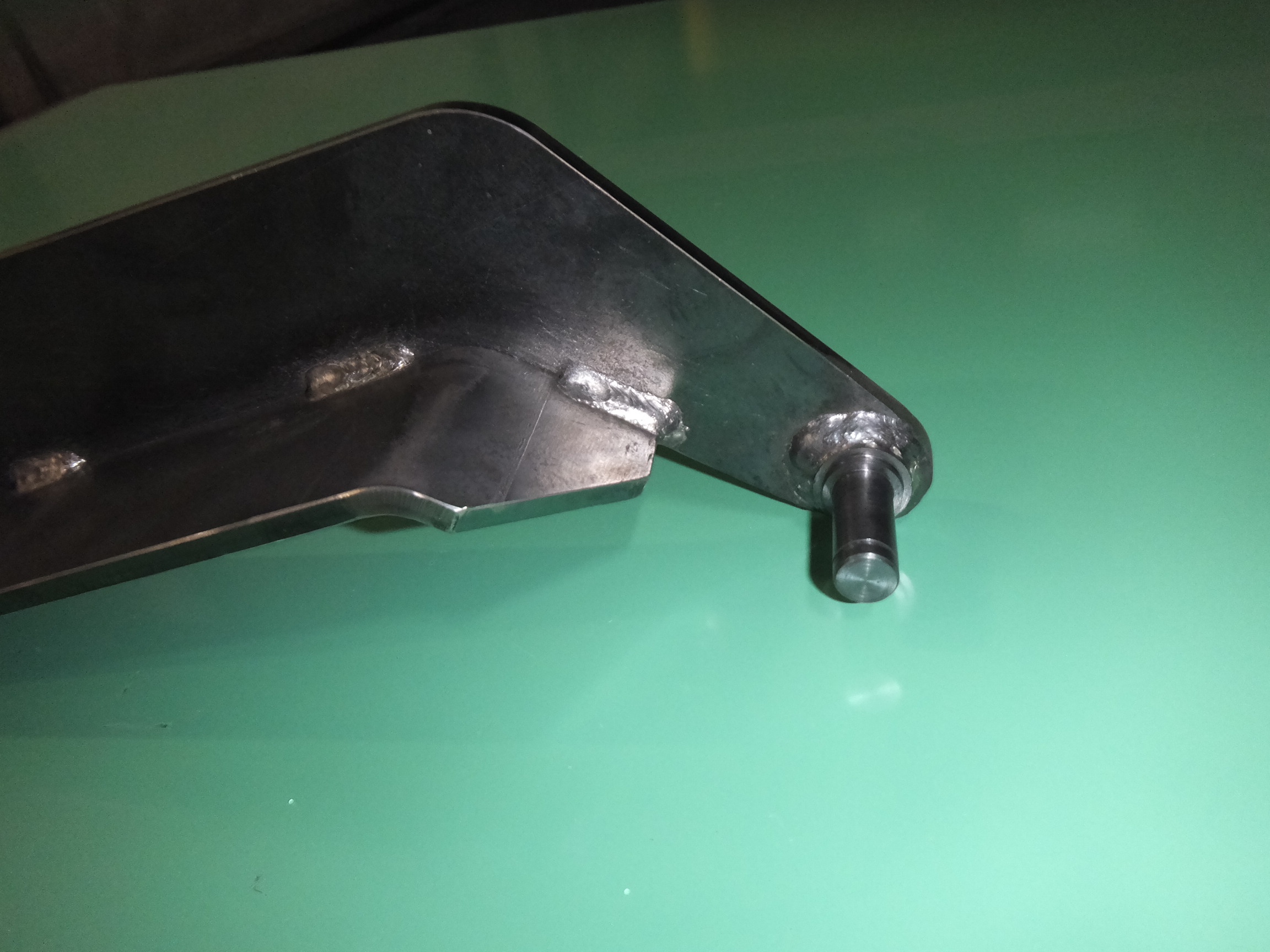

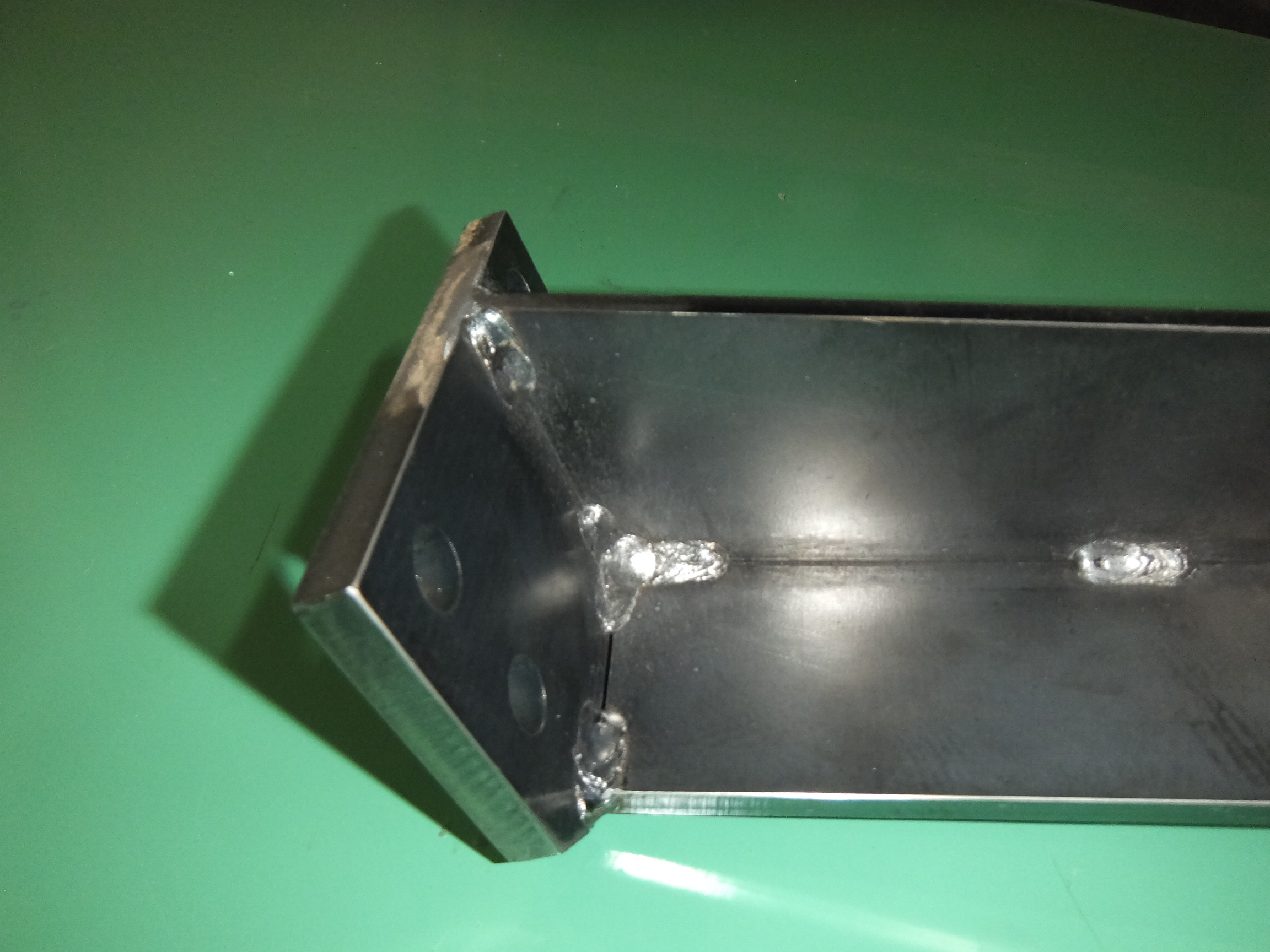

この製品は産業機械に用いられるフレームブラケット部品です。この溶接ブラケットはレーザー加工機で板厚12.0ｍｍ・9.0ｍｍの本体部品と板厚6ｍｍのリブを加工しています。その後、リブを本体部品に半自動溶接しています。土台となる12.0ｍｍの部品とピンとの関係が直角度±0.3ｍｍの公差に収めてために、溶接時にひずみが発生しないように気を付けて溶接しています。先端部分のピンは自社で旋盤加工行い、Φ15H7の公差に収めています。
