製品属性(仕様)

製品
分類
チェーンエンドブラケット 業界輸送・搬送
素材SS400鋼板 サイズL220×H160
精度
板厚
Φ8H7 ±0.03 工程レーザー・ブレーキ・機械加工(フライス)

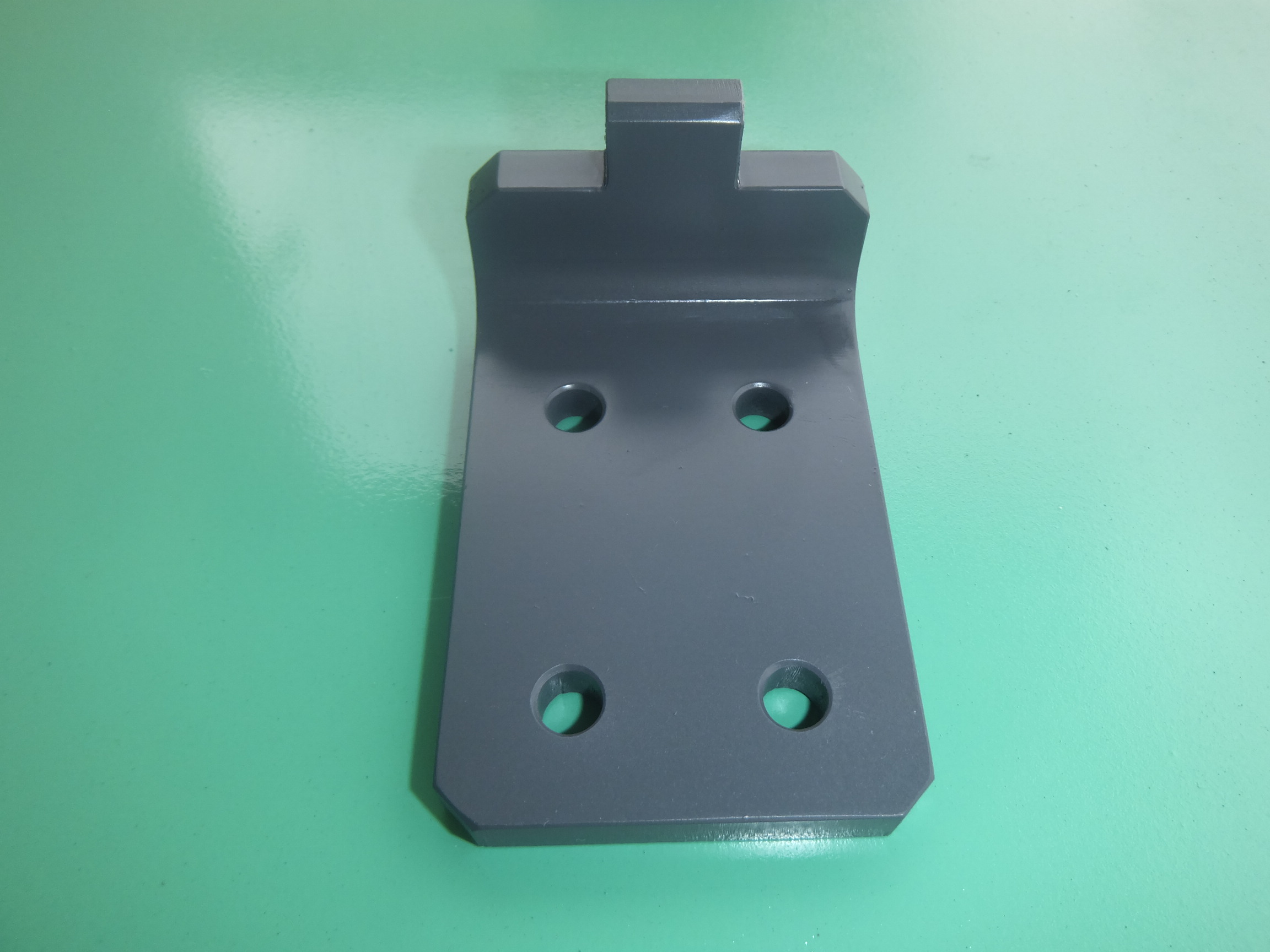

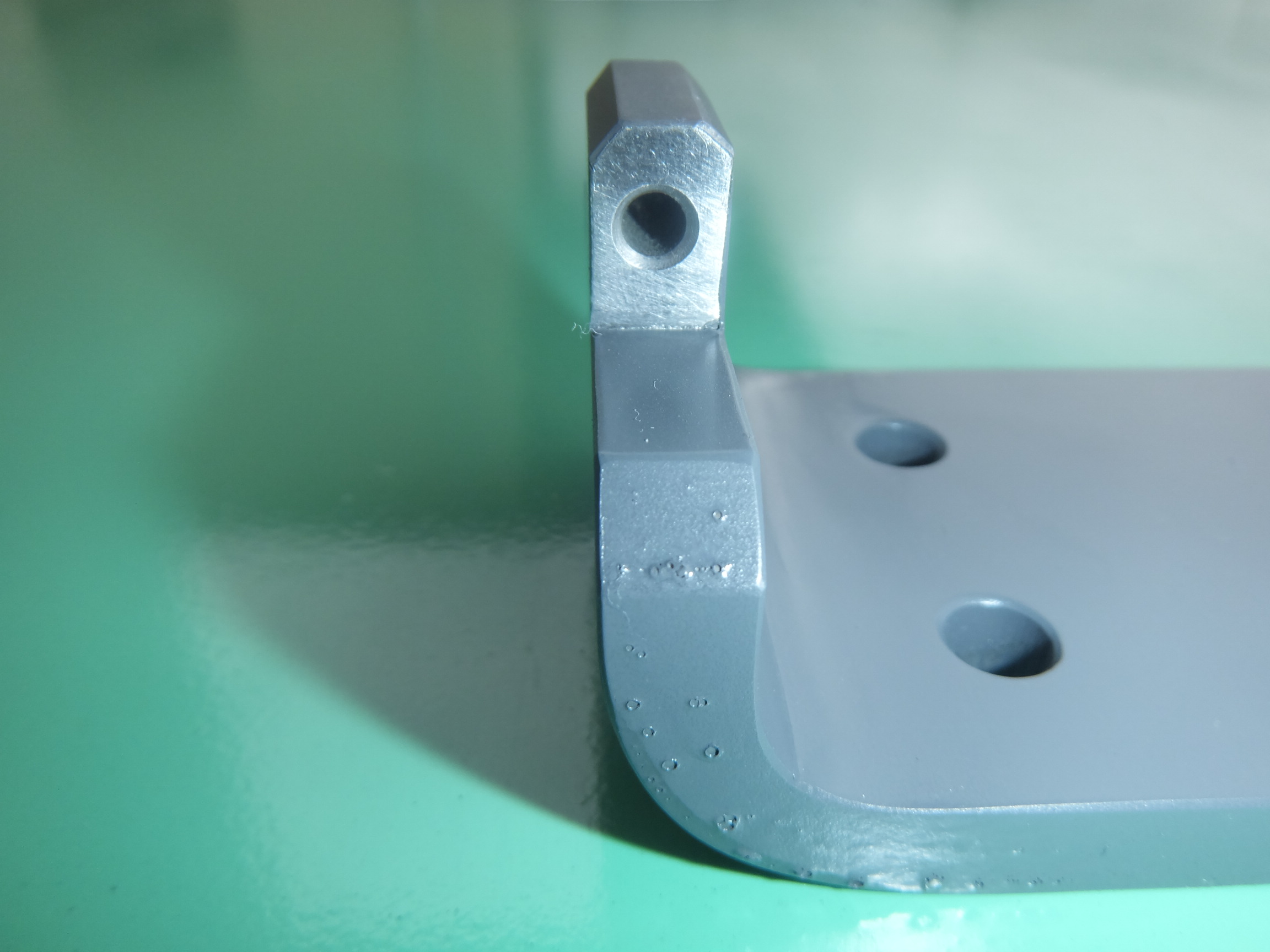

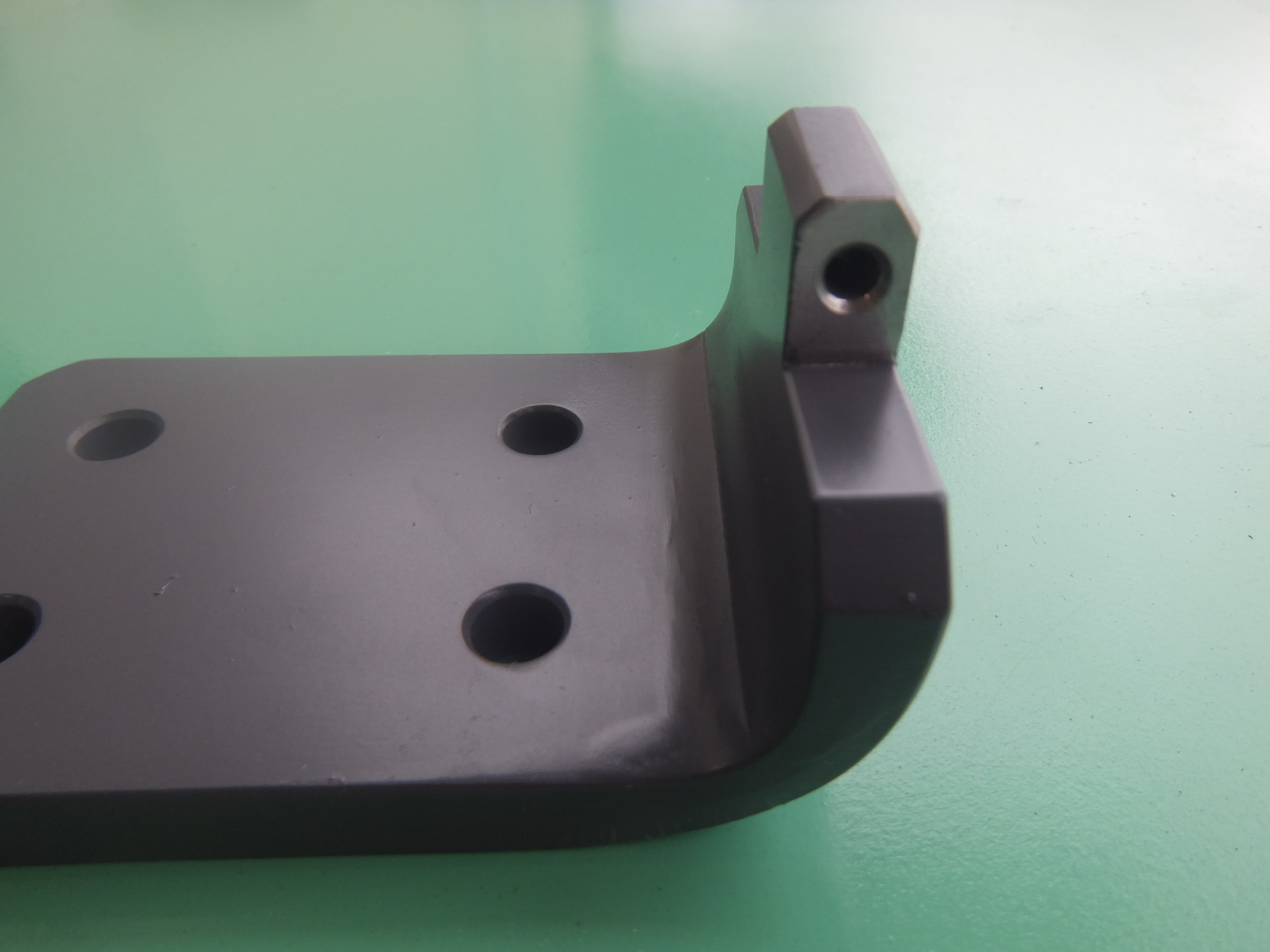

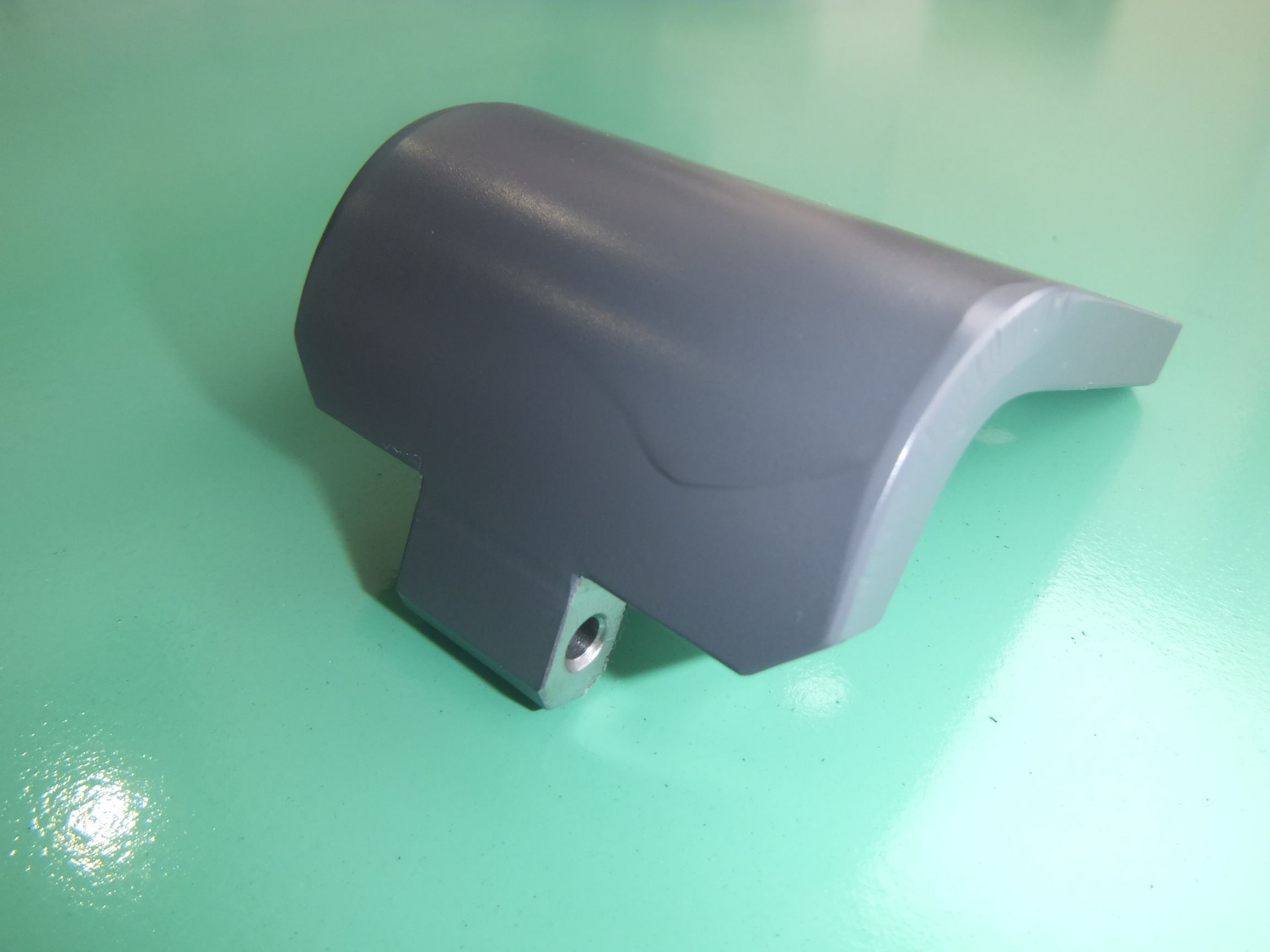

製品画像(様子)

特徴

このチェーンエンドブラケットは自動搬装置の子部品として使用されます。加工ではベンダー加工をする際に、この形状では下型に掛からず、曲げ加工が不可能なため、曲げ加工をしてから、機械加工にて切削し、この形状にしていきます。削り幅に対しては±0.03の公差があり、穴にはΦ8H7をリーマ加工しています。また、相手部品があるため、はめ合い箇所には厳しい公差が設けてあります。
機械加工において「リーマ加工」とはドリルなどで開けた穴を高精度に仕上げる加工の事になります。最終工程の塗装では切削面に塗料が付着しないようにマスキングを施しています。
