製品属性(仕様)

製品
分類

トルクアームブラケット

 業界

搬送機器

素材

SS400鋼板

サイズ

L350×H230

精度
板厚

直角度　±0.05

工程

ガス切・溶接・フライス・塗装

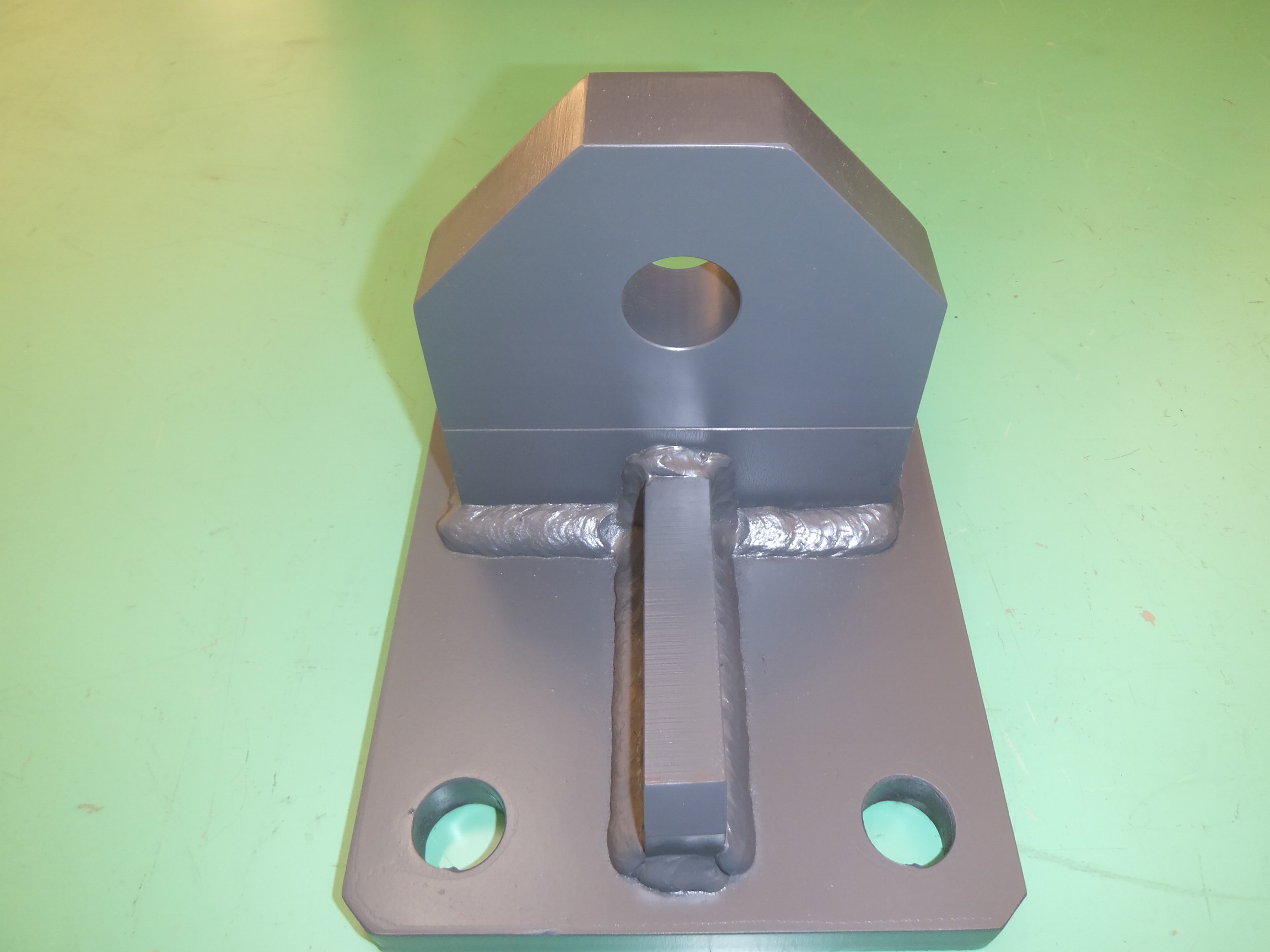

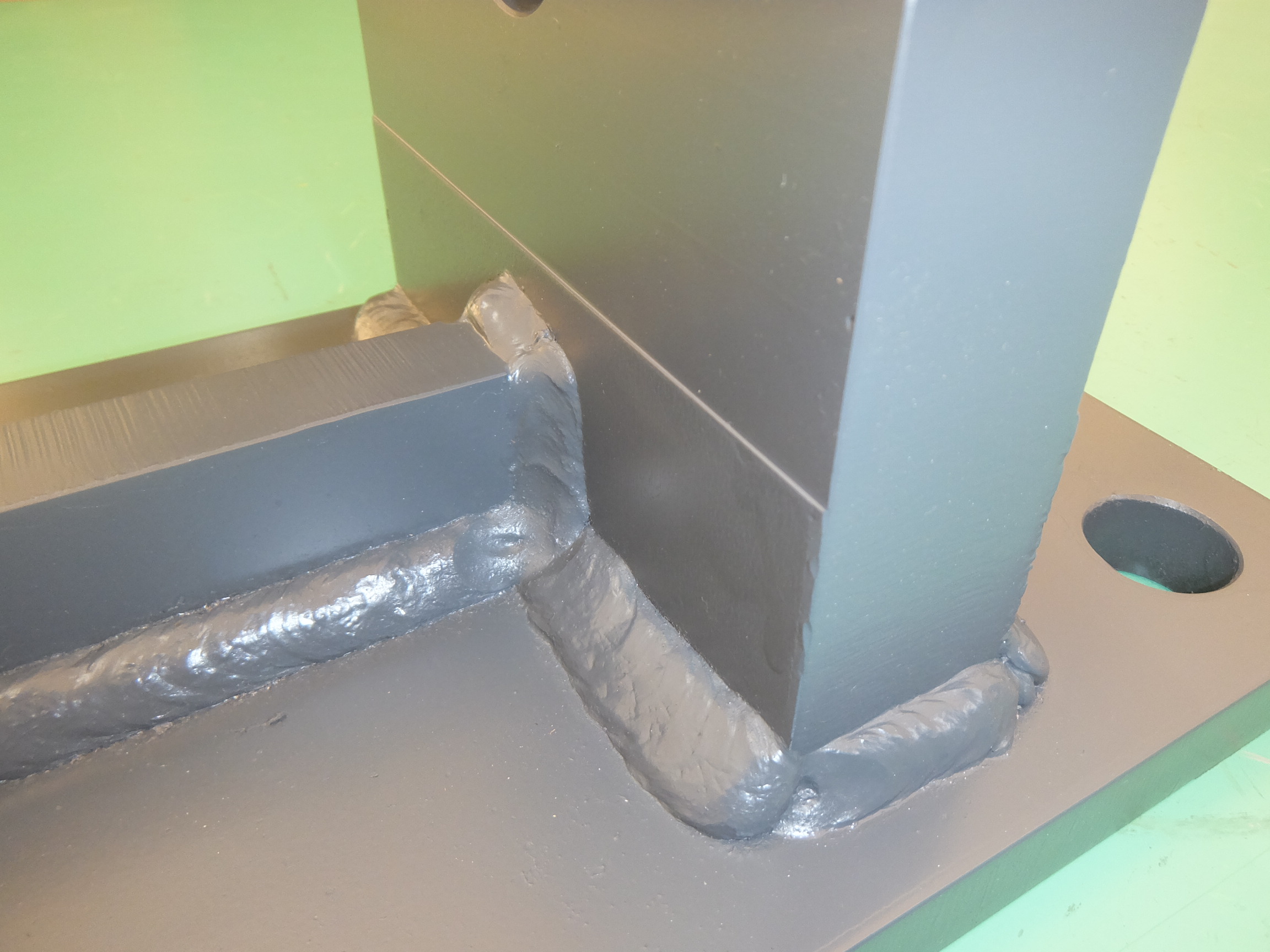

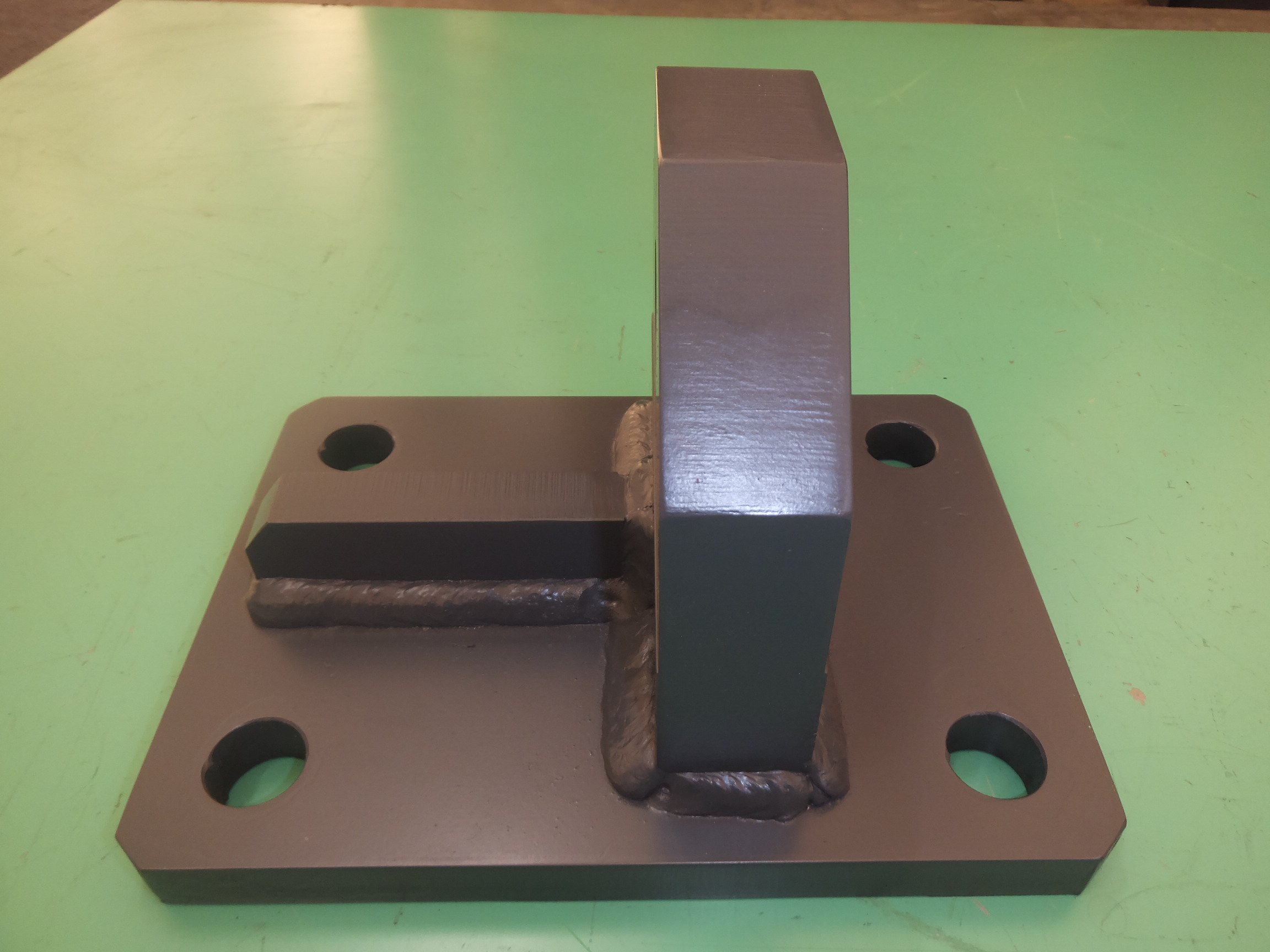

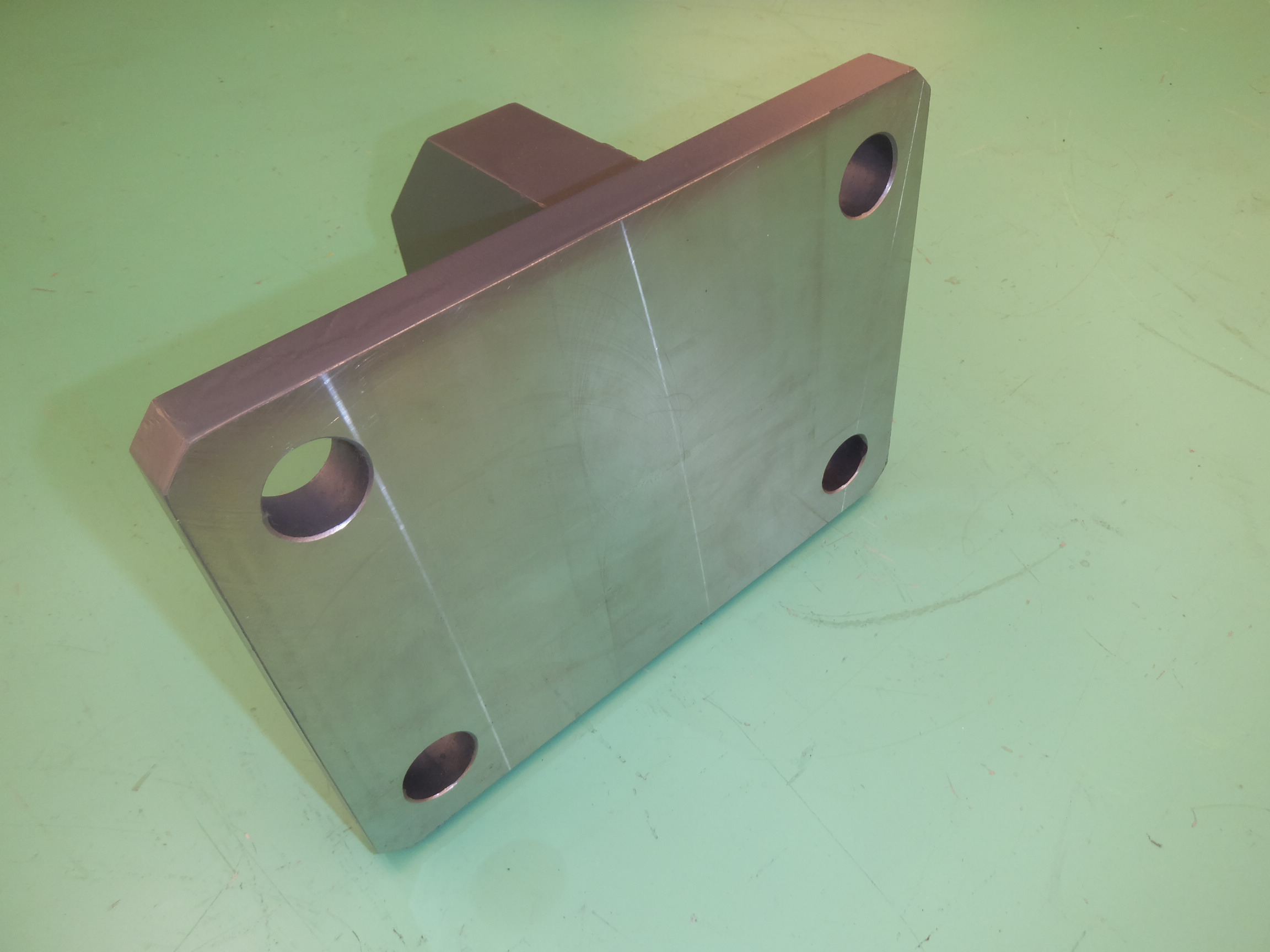

製品画像(様子)

特徴

この昇降駆動装置に使用される、溶接組立を行ったトルクアームブラケットの製品事例を紹介致します。このトルクアームブラケットは本体部品には40ｍｍ、子部品には22ｍｍの材料を使用します。その後、強固な形状にするために、全周溶接を行います。次に機械加工にて縦型フライスを用いてΦ26の穴あけ加工を行ってから、基準面となる土台面を切削加工していきます。その後、エンドミルを使用し段差をつけていきます。この時に直角度±0.05の公差が設けてある為、ビビり・ワークのセットに気を付けて加工していきます。また、最終工程でマスキングを行い、指定色に塗装していきます。
