製品属性(仕様)

製品
分類
モータ軸固定用ブラケット 業界産業機械
素材アルミ サイズL140×W70×H35
精度
板厚
±0.01 工程ワイヤー加工・TIG溶接・機械加工・タップ

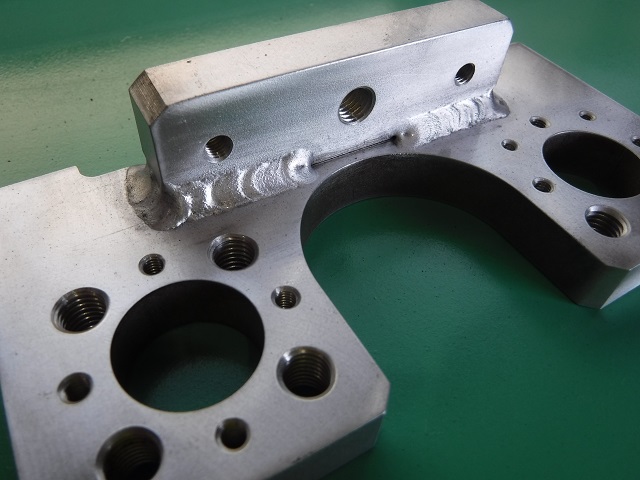

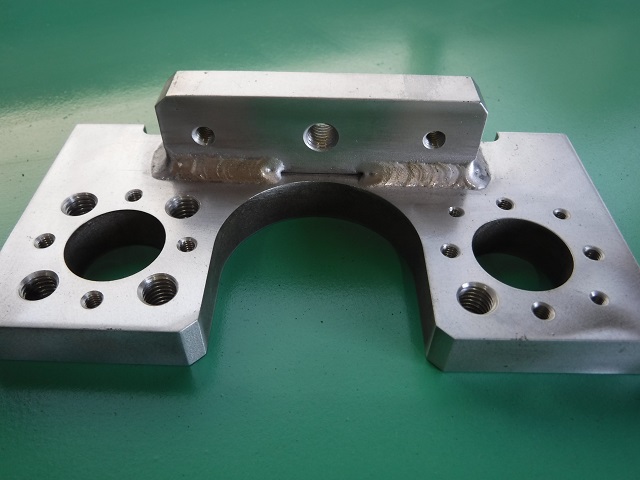

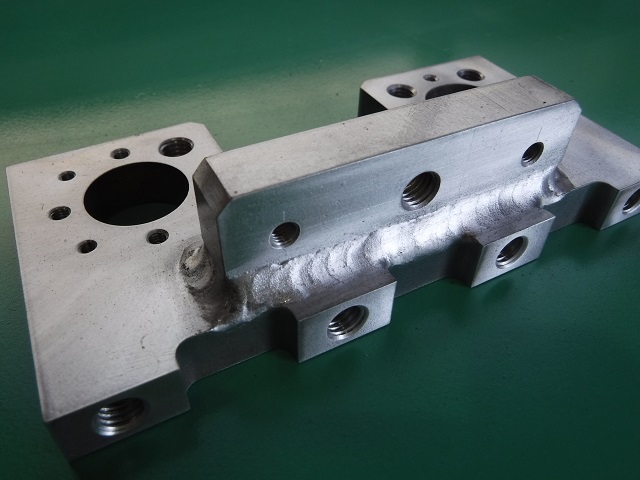

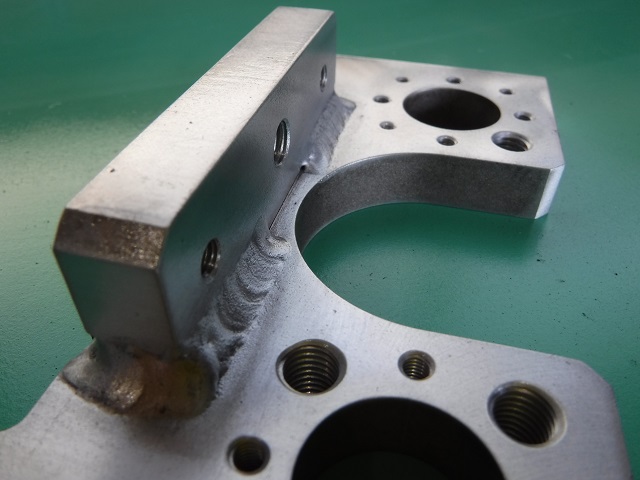

製品画像(様子)

特徴

このモーター軸固定用ブラケットは溶接組立と機械加工を行った機械加工組立品です。加工は2つのアルミブロックをワイヤー加工機で抜きTIG溶接を行った後、フライス加工を行い直角公差とフライス加工面からの穴位置公差を確保しています。切削加工時に直角度と平行度をしっかり出しておかないと他の加工で精度が出なくなる為、直角度と平行度を出すように注意して加工をしていきます。
このワイヤー加工は、製品外周とタップ穴寸法・穴ピッチに公差±0.01が設定されており、フライス機で同じ加工を行うと多くの加工時間と精度確保が難しい事からワイヤー加工を選択し加工を行っています。
