製品属性(仕様)
製品 分類 | ブラケット・アングル・ステー |
業界 | 産業用機械 |
---|---|---|---|
素材 | SS400 6t、9t、12t |
サイズ | W210×H100×L195 |
精度 板厚 | 平行度・直角度0.1、12H7キー溝 |
工程 | 抜き、溶接、フライス |

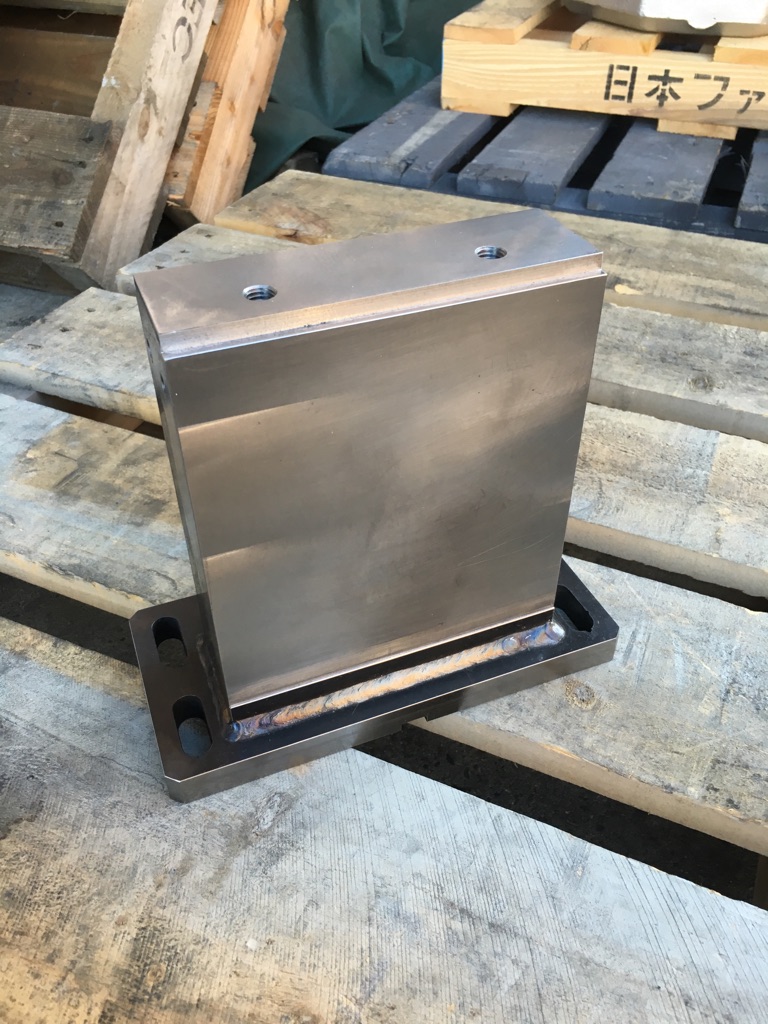

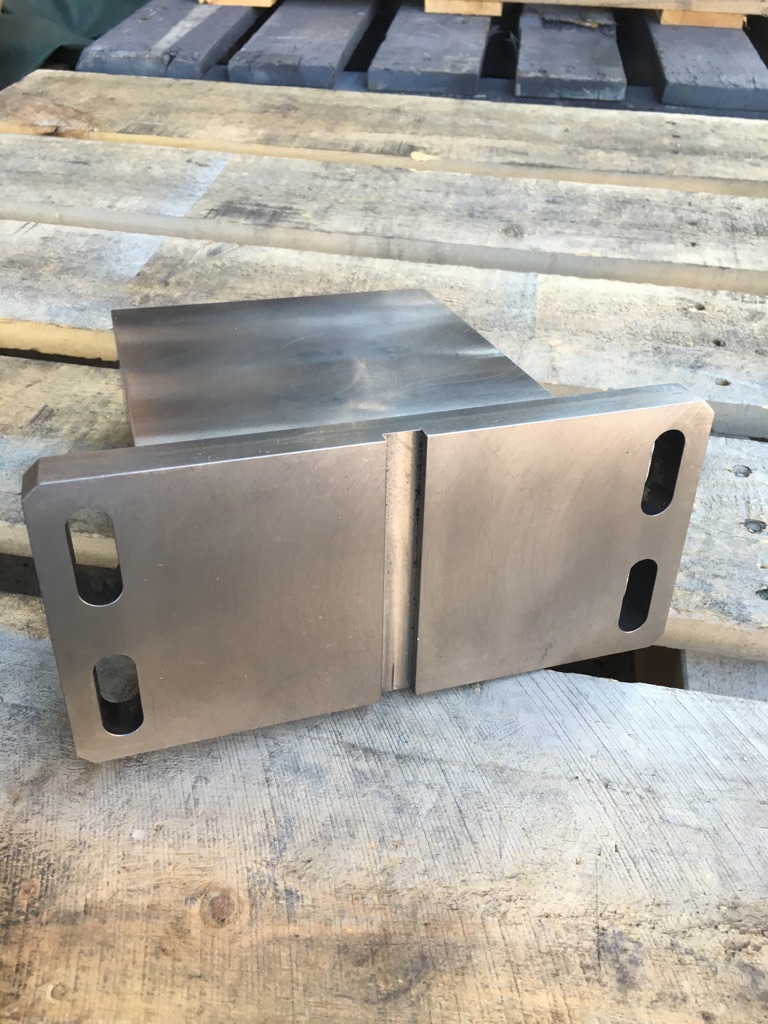

製品画像(様子)
特徴
このレールブラケットは、溶接組立と機械加工を行った製缶板金組立品です。レールブラケットは、溶接にて組立加工を行っていますが、溶接熱による歪みを考慮しフライス加工を行っています。また、上下面の切削加工で平行度をしっかり出しておかないと他の加工で精度が出なくなるので、上下面の平行度を出すように注意して加工をしていきます。このレールブラケットはメッキ仕上がりになるので、嵌め合い公差部はメッキしろを考慮し加工を行います。ここでは12H7のキー溝のメッキしろを考慮したプラス目に機械加工を行っています。
