製品属性(仕様)

製品
分類
ブラケット・アングル・ステー 業界輸送・搬送・マテハン
素材SS400鋼板 サイズH200xW300xD80
精度
板厚
t=3.2・4.5・9.0 工程レーザー・複合機・曲げ・ボール盤・溶接・加締めナット

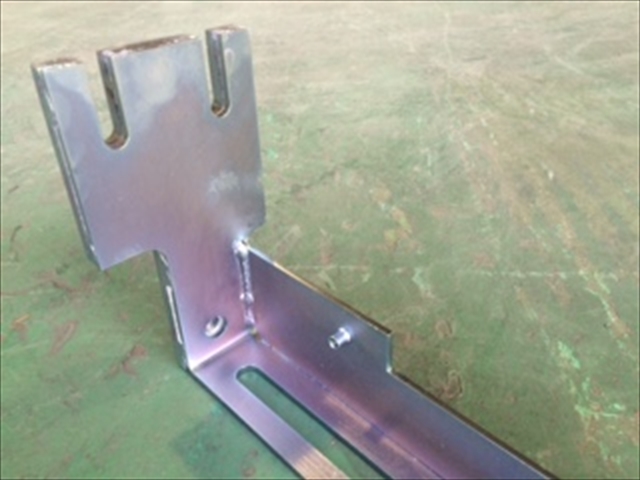

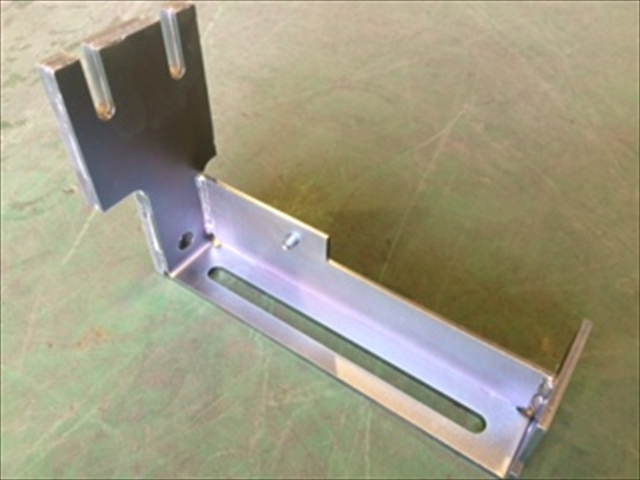

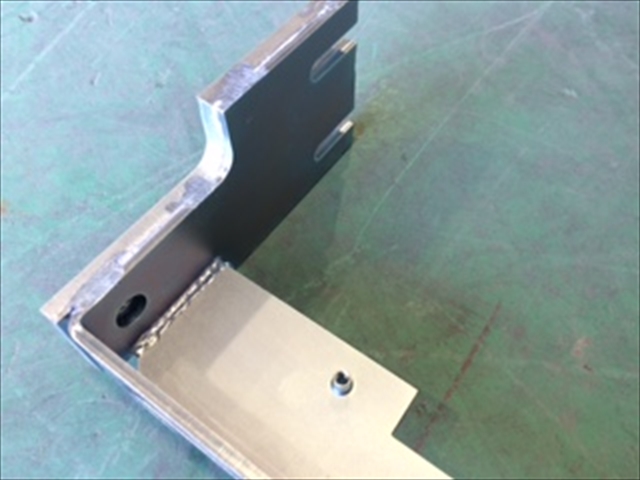

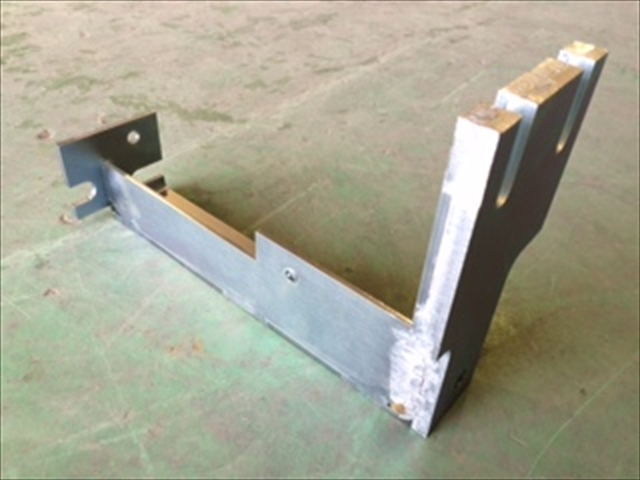

製品画像(様子)

特徴

 この下部ガイドブラケットは、安全装置に使われる板金部品です。この部品への表面処理として三価クロメートメッキをし、防錆処理をしています。このガイドブラケットはリフトロッドのブロック部分と連結させ可動します。製作はt3.2のプレートをt4.5の曲げものにすみ肉溶接を施し、t9.0のプレートはt4.5と重ね溶接をした上で、グラインダーで仕上げを実施しています。
